اتصالات پلی اتیلن جوشی در یک نگاه
اتصالات پلی اتیلن جوشی در سایزهای متنوع و با فشار کاری متفاوت تولید میشوند و به دلیل استحکام بالا، دوام طولانی، آببندی مطمئن و مقاومت در برابر خوردگی، یکی از بهترین گزینهها برای سیستمهای لولهکشی محسوب میشوند. این اتصالات در صنایع مختلف، از جمله انتقال آب، گاز، فاضلاب و سیالات شیمیایی، کاربرد دارند.
انواع اتصالات: شامل زانو، سهراهی، چهارراه، بوشن، تبدیل، فلنج، کپ و رابطها هستند که در پروژههای مختلف مورد استفاده قرار میگیرند.
راهنمای خرید: در انتخاب اتصالات جوشی، به جنس مواد اولیه (PE80 یا PE100)، استانداردهای تولید، ضخامت، نوع جوشکاری (لببهلب یا الکتروفیوژن) و فشار کاری توجه کنید. همچنین، خرید از برندهای معتبر و بررسی گارانتی و خدمات پس از فروش، میتواند کیفیت و ماندگاری سیستم را تضمین کند.
نصب و نگهداری: نصب این اتصالات نیازمند دقت بالا و رعایت استانداردهای جوشکاری است. استفاده از دستگاههای جوش استاندارد و اجرای صحیح فرآیند جوشکاری، از نشتی و خرابی جلوگیری میکند. همچنین، نگهداری صحیح و بررسی دورهای، عملکرد طولانیمدت سیستم را تضمین میکند.
مشاوره رایگان: برای انتخاب بهترین اتصالات جوشی متناسب با نیاز پروژه خود، با کارشناسان نگین پلیمر در ارتباط باشید.
اگر خط لوله دائمی و فشاربالا دارید، اتصالات جوشی HDPE با جوش استاندارد، آببندی پایدار و عمر طولانی میدهند.
اینجا چکلیست انتخاب (سایز اسمی، SDR/PN، سازگاری لوله و اتصال) و اصول اجرای ایمن—از آمادهسازی لبهها تا کنترل دما، فشار و تست هیدرواستاتیک—را یکجا مییابید؛ سپس میتوانید قیمت روز را استعلام کنید.
راهنمای خرید اتصالات پلیاتیلن جوشی

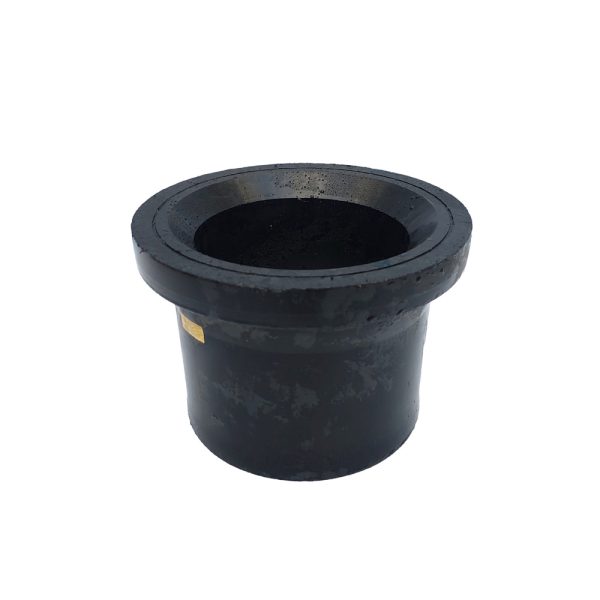

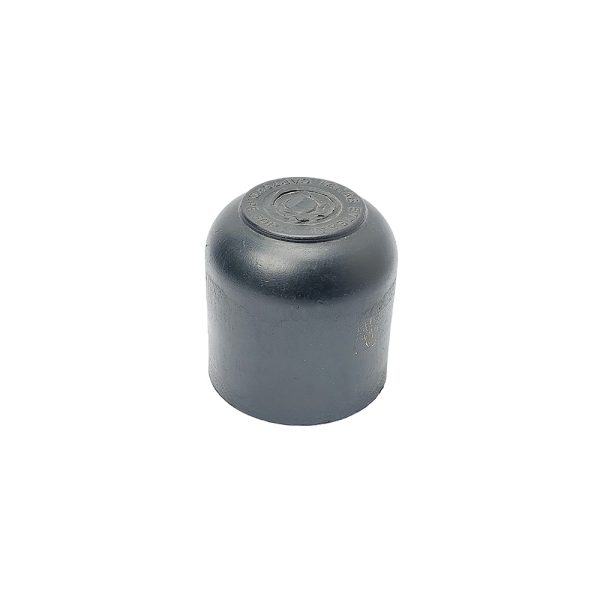

- شروع سفارش: روی «سفارش در واتساپ» بزنید و فهرست اقلام موردنیاز (زانو ۹۰/۴۵ جوشی، سهراه مساوی/تبدیلی، تبدیل، درپوش جوشی، یکسَرفلنج جوشی و …)، تعداد و شهر مقصد را ارسال کنید. اگر در انتخاب نوع اتصال یا تطبیق با خط موجود تردید دارید، از «تماس برای مشاوره و خرید» استفاده کنید تا کارشناس سریع گزینه مناسب را نهایی کند.
- اطلاعات فنی مورد نیاز برای سفارش: قطر بیرونی لوله (میلیمتر)، رده فشاری/نسبت قطر به ضخامت (PN/SDR)، نوع جوش خط (جوش لببهلب یا جوش الکتروفیوژن) و مدل اتصال درخواستی، فشار کاری و نوع سیال، شرایط نصب (مدفون/روکار، تماس با نور خورشید یا مواد شیمیایی)، و در صورت نیاز اقلام تکمیلی مانند رنده، صفحه گرمکن و گیره مخصوص الکتروفیوژن.
- تطبیق و ارسال: همخوانی PN/SDR اتصال با لوله و الزامات جوشکاری بررسی میشود؛ سپس قیمت روز و زمان آمادهسازی اعلام و پیشفاکتور صادر میگردد. پس از تأیید شما، اقلام با بستهبندی ایمن آماده و به مقصد ارسال میشود.
اتصالات پلی اتیلن جوشی یکی از اجزای کلیدی در سیستم های لوله کشی است که به دلیل مزایای فراوان خود، کاربرد گسترده ای در صنایع مختلف دارد. این اتصالات به وسیله ابزارها و قالبهای خاص و از طریق عملکرد دستگاههای تزریق تولید میشوند و به روش جوش لبه به لبه با استفاده از دستگاههای جوش پلی اتیلن به لولههای پلی اتیلن متصل میشوند.

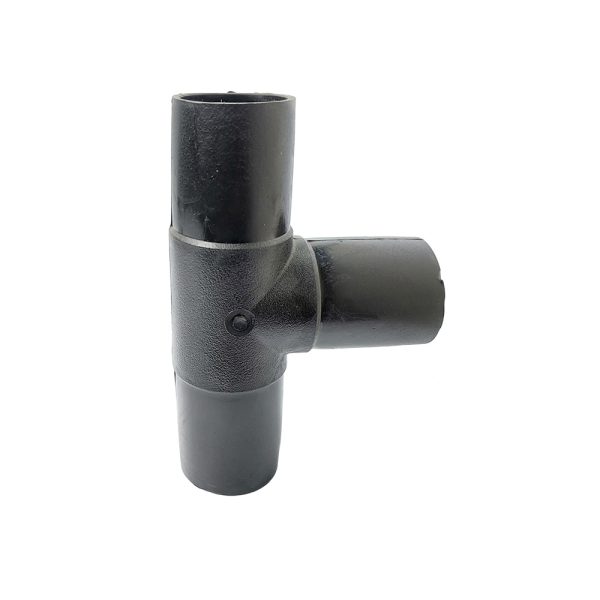

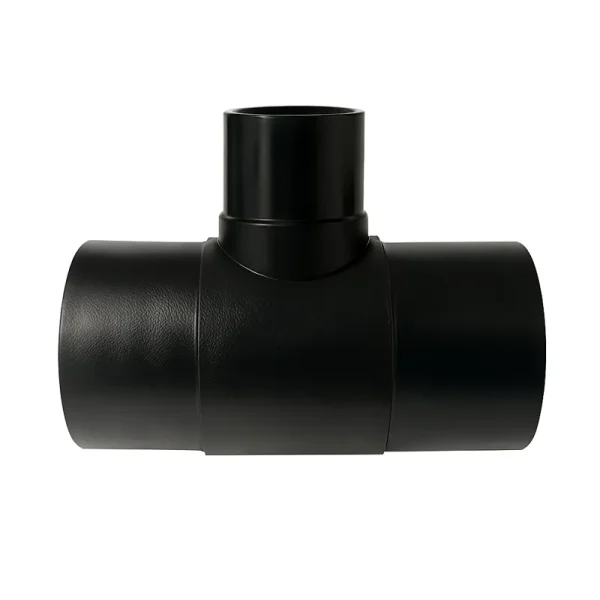

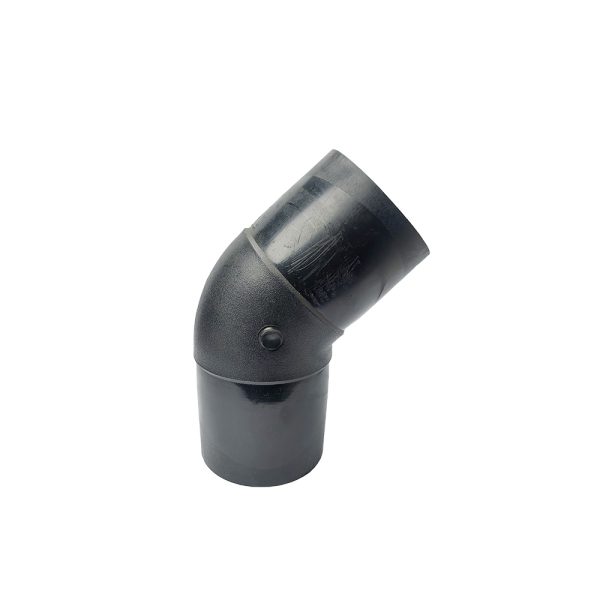

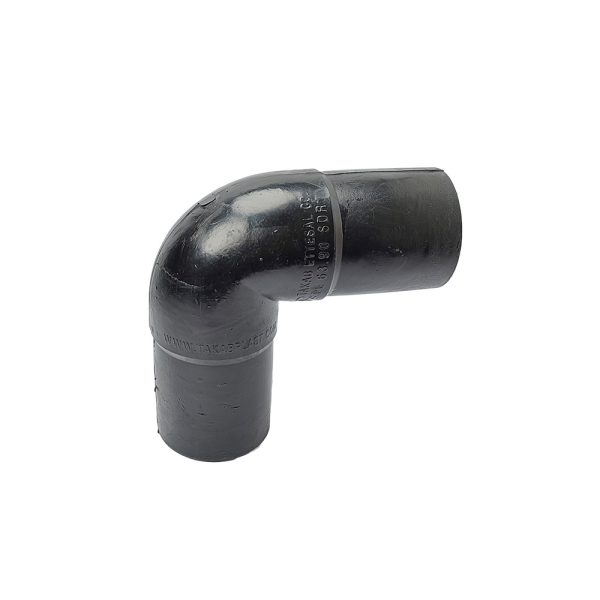

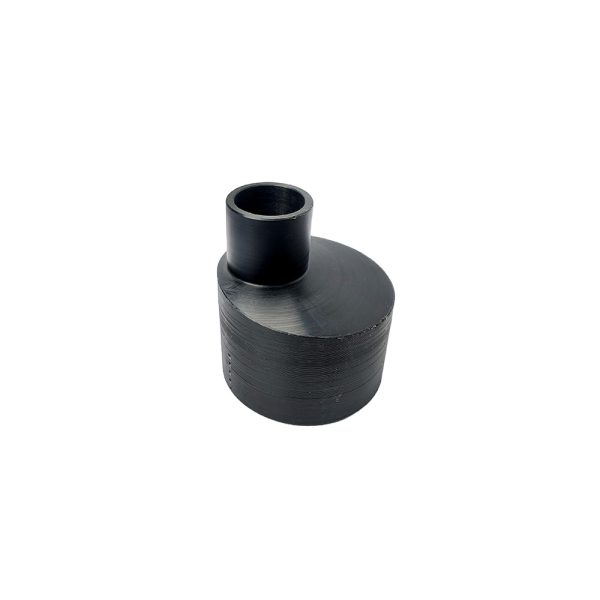

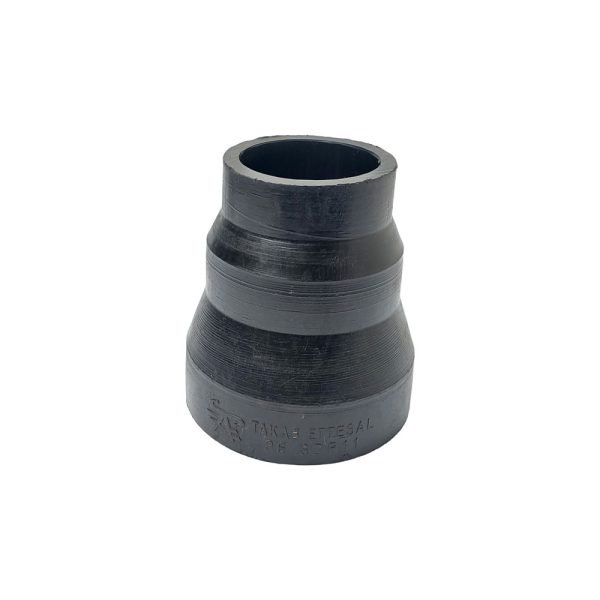

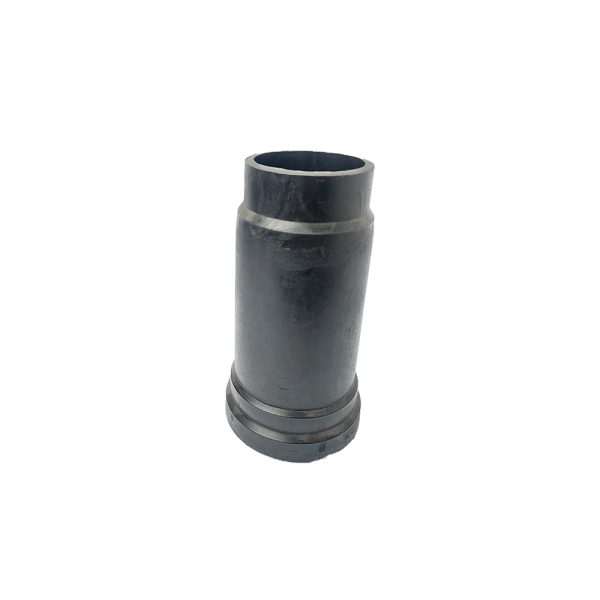

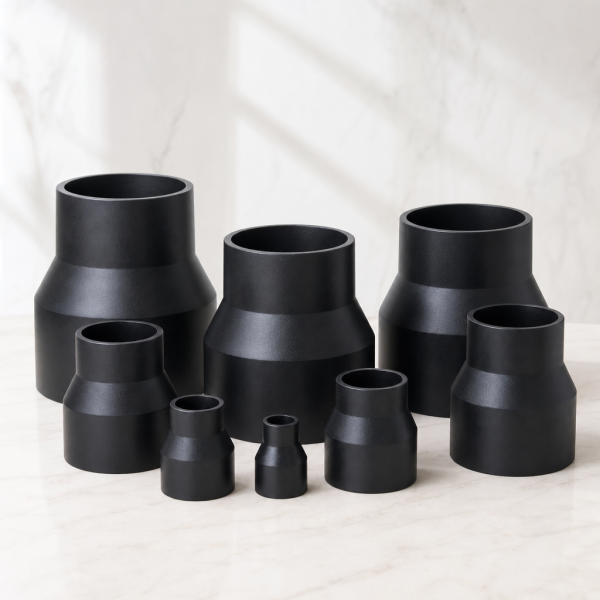

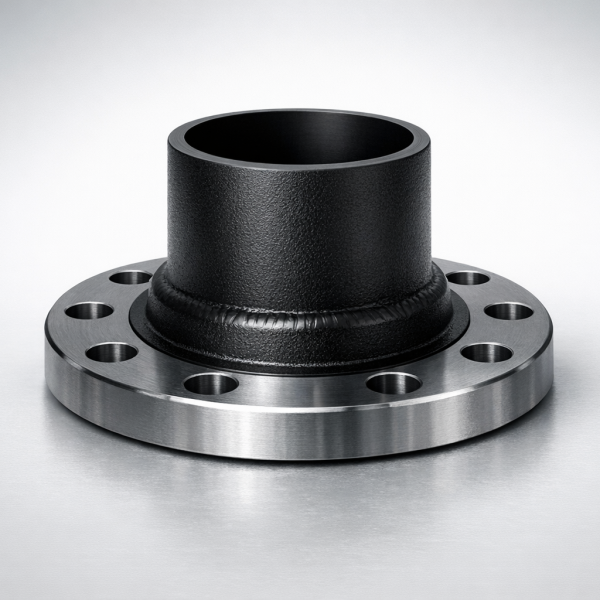

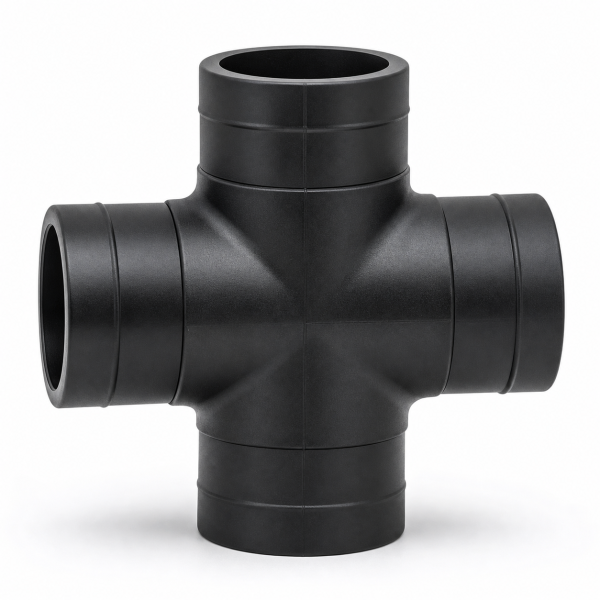

تنوع اتصالات جوشی شامل سه راه های مساوی و تبدیلی، زانوهای 90 و 45 درجه، تبدیل، درپوش های جوشی، چهارراه ها و فلنج هاست. ابعاد این محصولات از ۳۲ میلی متر تا ۴۰۰ میلی متر و با فشارهای مختلف ۶، ۱۰، ۱۶ و ۲۵ بار تولید می شوند. استفاده از این اتصالات برای اتصال به لوله پلی اتیلن بسیار عملی و بهینه می باشد.
کاربرد اتصالات جوشی پلی اتیلن
کاربردهای فراوانی برای این اتصالات وجود دارد:
- لوله کشی در شبکه های آبرسانی شهری
- انتقال آب در کشاورزی
- استفاده در سیستم های آبیاری قطره ای و بارانی
- انتقال گاز شهری و غیره
با به وجود آمدن لوله ها و اتصالات پلی اتیلن، انقلابی در زمینه انتقال آب در شهری و کشاورزی به وقوع پیوسته است. نصب ساده و سریع این محصولات باعث تسریع روند پیشرفت در این حوزه اساسی شده و تاثیری عمده در ارتقا صنعت حاکم داشته است.
سایز، کلاس فشار و نوع رایج اتصال
| سایز اسمی (mm) | SDR/PN رایج | نوع اتصال مناسب | اقلام پرمصرف |
|---|---|---|---|
| 32–63 | SDR11/PN16، SDR17/PN10 | جوش لببهلب یا EF (طبق پروژه) | زانوی ۹۰°، سهراه مساوی، تبدیل |
| 75–160 | SDR11/PN16، SDR13.6/PN12.5، SDR17/PN10 | جوش لببهلب (رایج) | زانوی ۴۵°/۹۰°، سهراه تبدیلی، درپوش |
| 180–400 | SDR11/PN16، SDR17/PN10، (در پروژههای خاص PN25) | جوش لببهلب (استاندارد) | چهارراه، آداپتور فلنجی، تبدیل کاهنده |
جوشکاری اتصالات جوشی پلی اتیلن
در فرآیند جوشکاری با دستگاه جوش لوله پلی اتیلن، نکات زیر باید مدنظر قرار گیرند:
- ضخامت لوله مقصد و اتصالات مشابه باید همسان باشد. به عنوان مثال، اگر لوله دارای فشار ۱۰ بار است، از اتصالات همان فشار استفاده شود.
- محل جوش با دستمال نرم تمیز و بدون گرد و غبار تمیز شود. لبه های آن نیز منظم شوند.
- فشار جوشکاری، دما و زمان جوشکاری با دقت تنظیم شوند. دمای دستگاه جوشکاری قبل از شروع فرآیند کنترل شود.
جهت تضمین کیفیت جوش، ابتدا دمای دستگاه جوشکاری با استفاده از دماسنج مادون قرمز تنظیم شود. پس از دستیابی به دمای موردنظر، صفحه بخاری باید ۱۵ دقیقه به طور متوالی پس از رسیدن به دمای موردنظر خنک شود. همچنین قبل از جوشکاری، صفحه بخاری با مواد تمیز کننده تمیز و مرتب شود.
چکلیست جوشکاری اتصالات جوشی پلیاتیلن (Butt Fusion)
| مرحله | کنترل/اقدام | نکات کیفی |
|---|---|---|
| بررسی تطابق | همسان بودن SDR/PN لوله و اتصال؛ سلامت ظاهری | عدم تابیدگی دهانه، نبود ترک/حفره |
| آمادهسازی سطوح | تمیزکاری با دستمال نرم؛ کفتراشی یکنواخت | خشک و عاری از گردوغبار/چربی |
| تنظیم دستگاه | کنترل دمای هیتر با دماسنج مادونقرمز | ثبات دمایی؛ صفحه تمیز و آمادهٔ کار |
| فشار/زمان جوش | اعمال فشار و زمان طبق جدول سازنده دستگاه | لبهجوش همنواخت، بیرونزدگی یکنواخت |
| سردشدن و بازرسی | عدم اعمال تنش تا تکمیل خنککاری | بازرسی بصری؛ هممحوری؛ تست نشت/فشار |

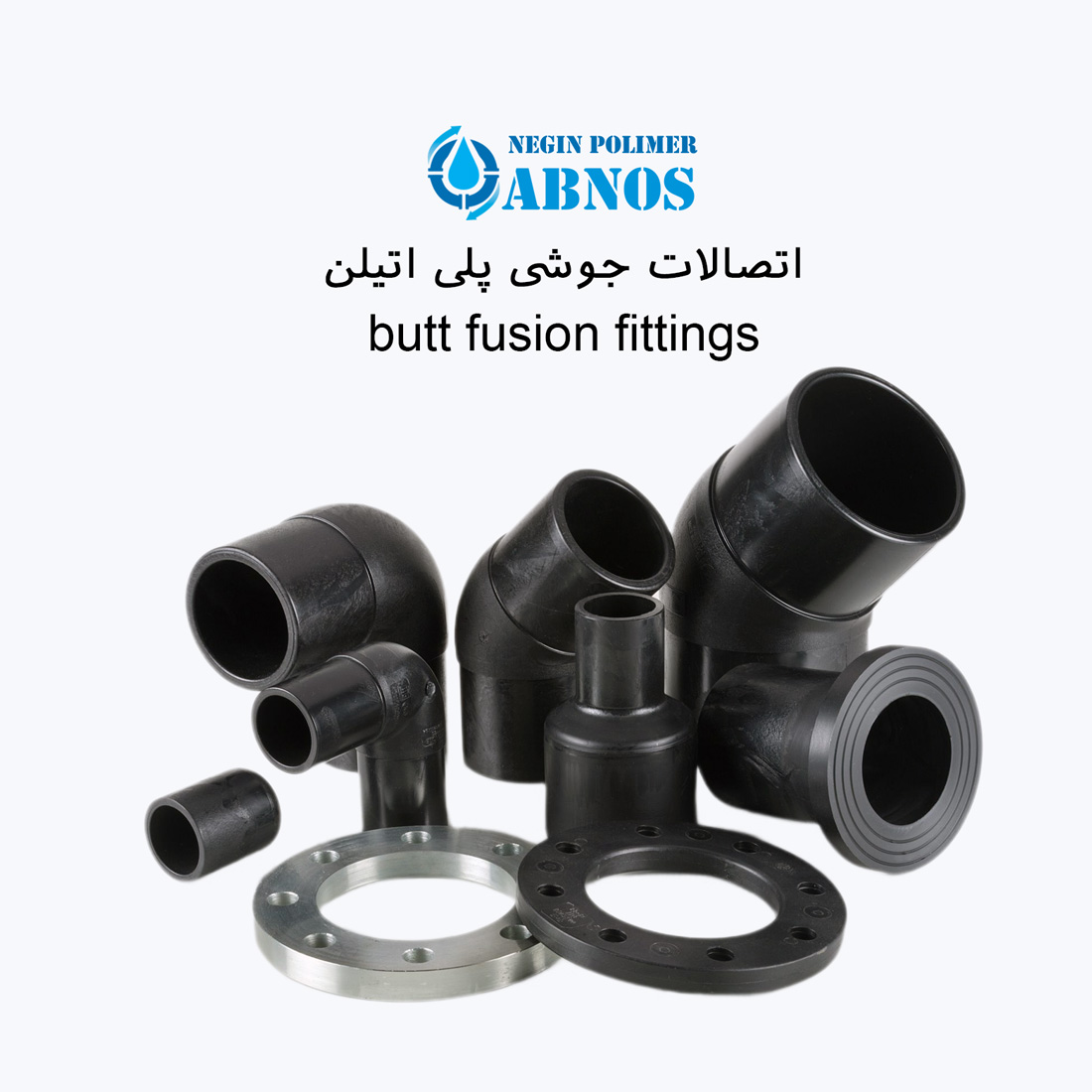

اتصالات پلی اتیلن جوشی
مزایای اتصالات جوشی پلی اتیلن
مزایای اتصالات جوشی پلی اتیلن شامل موارد زیر می شوند:
- مقاومت در برابر دمای بالا: با تحمل دماهای تا ۷۰ درجه سلسیوس و آب هایی با دمای تا ۹۵ درجه سلسیوس.
- کمترین انتقال حرارت: به علت هدایت گرمایی پایین، انتقال حرارت از آنها به محیط بسیار کمتر از اتصالات برنجی و فولادی است.
- کاهش صدای عبور جریان: شنوایی اثرات جریان در داخل اتصالات پلی اتیلن را به حداقل می رساند.
- محصولات نسبت به سایر فلزات سنگین، بی سمی هستند.
- مقاومت عالی در برابر تخریبات شیمیایی و الکتریکی.
- هزینه نصب پایین: سبکی و کارایی ذوب گرمایی منجر به کاهش تا ۵۰ درصدی هزینه نصب نسبت به لوله کشی فلزی می شود.
- ظرفیت شارش بالاتر: سطح داخلی صاف باعث کاهش افت فشار و افزایش محتوای جریانی می شود.
- عمر بالا: با بیش از نیم قرن عمر مفید، این اتصالات از دوام فوق العاده برخوردارند.
- مقاومت در برابر ترک خوردگی و فشارهای داخلی و خارجی.
- تست آب بندی اتصالات تا ارتفاع ۴۰ متر انجام شده است.
- مناسبی در مناطق زلزله خیز: در مقابل لرزه های زمینی مقاوم می باشند.
- محیط زیست دوست: قابلیت بازیافت آنها، نشانگر اهمیت حفاظت از محیط زیست است.
به این ترتیب، با توجه به ویژگی های برجسته اتصالات جوشی پلی اتیلن، این فناوری در زمینه های مختلفی نظیر تامین آب، انتقال گاز، کشاورزی و آبیاری، به عنوان یک راه حل پیشرفته، کارآمد و دوستدار محیط زیست مورد استفاده قرار می گیرد. برای خرید و مشاوره با بخش فروش نگین پلیمر تماس بگیرید.
اقلام و ابزار لازم برای اجرای اتصال جوشی
| دسته | آیتم | توضیح کوتاه |
|---|---|---|
| قطعات | اتصال جوشی + لوله همگرید | SDR/PN یکسان |
| دستگاه | جوش لببهلب + صفحه هیتر | کالیبره و تمیز |
| آمادهسازی | تراشنده/کفتراش، گیره فیکس | همراستاسازی دقیق |
| کنترل | دماسنج IR، کولیس | کنترل دما و ابعاد |
| ایمنی | دستکش، عینک، علائم هشدار | ایمنی کارگاهی |
سوالات متداول:
اتصالات پلی اتیلن جوشی برای اتصال لولههای پلی اتیلن به یکدیگر با استفاده از جوش حرارتی طراحی شدهاند که در آن دو قطعه با استفاده از حرارت به هم متصل میشوند.
این اتصالات برای کاربردهایی که نیاز به استحکام و مقاومت بالا دارند مناسباند و اتصال محکم و طول عمر بالایی را تضمین میکنند.
از مزایای این اتصالات میتوان به مقاومت بالا در برابر فشار، نشتی و خوردگی اشاره کرد. همچنین، عمر طولانی و نصب آسان دارند.
این اتصالات برای شرایطی که فشار بالایی وجود دارد یا در محیطهای خورنده استفاده میشود، ولی در شرایط خاص نیاز به مشورت با متخصص دارد.
نصب این اتصالات باید توسط متخصصین با استفاده از دستگاه جوش مخصوص انجام شود تا اتصال به درستی و بدون نقص صورت گیرد.
به طور کلی، این اتصالات برای استفاده یکبار طراحی شدهاند و پس از جدا شدن از سیستم ممکن است دیگر قابلیت اتصال مناسب نداشته باشند.
