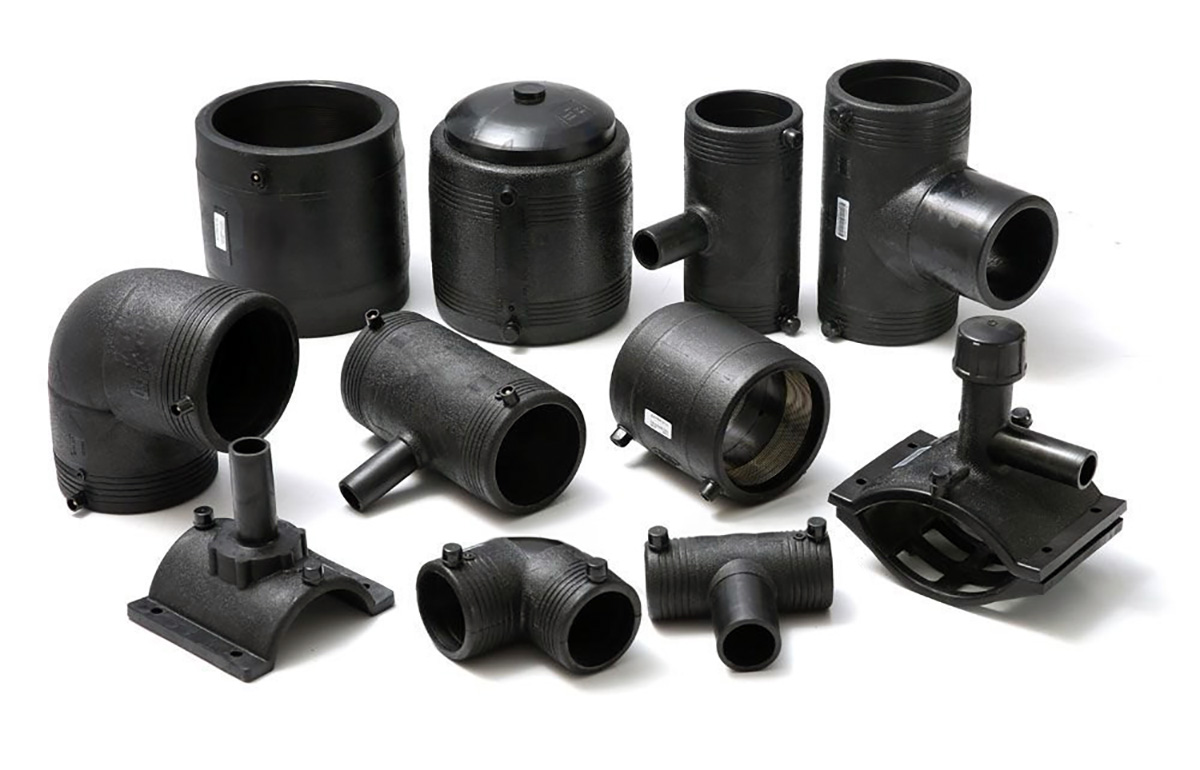

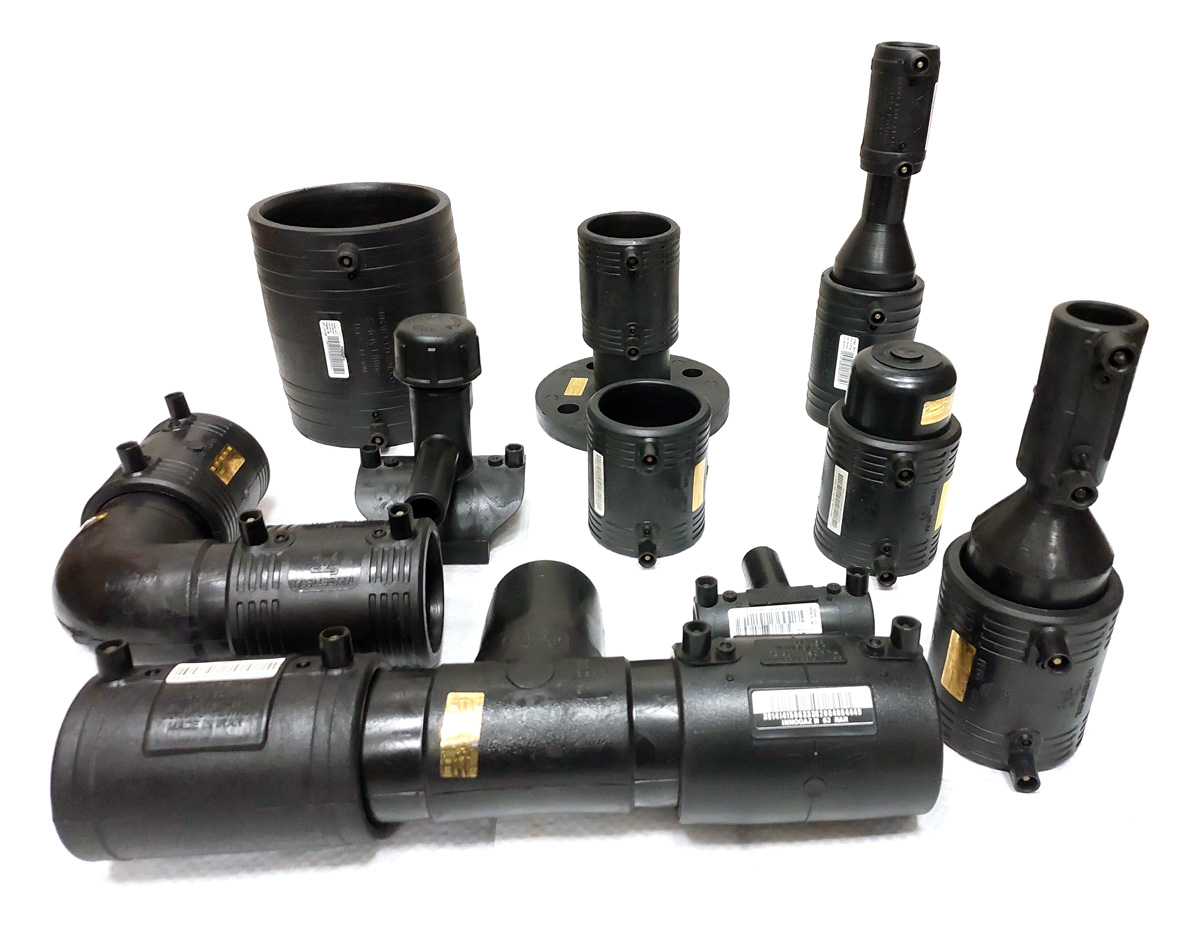

اتصالات الکتروفیوژن

بازرسی فنی نحوه جوشکاری الکتروفیوژن

در دنیای مدرن صنعتی امروز، تکنیک‌های غیرمخرب، چارچوبی جدید برای کنترل کیفیت و بازرسی فنی ارائه می‌دهند. این تکنیک‌ها، که بر پایه نگاهی نوین بنا شده‌اند، محصولات و سیستم‌ها را از آسیب محافظت می‌کنند، هزینه‌ها را کاهش می‌دهند، زمان را صرفه‌جویی می‌کنند و با ایجاد حداقل توقف در خط تولید و پروژه، کارایی را افزایش می‌دهند. یکی از این روش‌ها، اتصالات الکتروفیوژن در لوله‌های پلی اتیلن است.

بازرسی فنی و ارزیابی کیفیت جوش الکتروفیوژن به طور سنتی با استفاده از تست‌های مخرب انجام می‌شود، ولی در عصر جدید، نیاز به استفاده از روش‌های غیرمخرب می‌شود. این نیاز بر اساس تغییرات متعدد در فرایند جوش، متغیرهای موجود، پارامترهای مؤثر بر کیفیت، قدرت اتصالات الکتروفیوژن، و تأثیر عوامل متعدد مانند خطای تجهیزات، شرایط محیطی و نصب است.

التراسونیک فازآرای، یک روش کارآمد برای تشخیص جوش‌های ضعیف و معیوب، می‌باشد. این تحقیقات علمی نشان می‌دهد که با استفاده از روش‌های غیرمخرب، می‌توان تعداد تست‌های مخرب را کاهش داد، هزینه و زمان را کاهش داد، و بر دقت و اطمینان افزود.

با توجه به روش‌های جدید و نوین، برخی از نکات طلایی در عملیات اتصالات الکتروفیوژن وجود دارد. توجه به توزیع یکنواخت حرارت، کنترل دقیق فشار و دما، مراقبت از سیم پیچ کوپلر، تعیین زمان مناسب، تمیز کردن سطح لوله به طور مداوم، استفاده از گیره‌های مناسب، و کنترل دقیق ولتاژ و زمان جوش از این نکات هستند. در نهایت، کیفیت اتصالات الکتروفیوژن اهمیت بی‌بدیلی دارد و از طریق رعایت این نکات طلایی، می‌توان به بهبود آن کمک کرد.

بی‌گمان، اتصالات الکتروفیوژن یکی از اصلی‌ترین بخش‌های صنعتی است که نیاز به کنترل کیفی دقیق دارد. در این راستا، آزمون‌ها و بررسی‌های مخرب ضرورت دارند تا کیفیت اتصالات را تضمین کنند. در ادامه به توضیح برخی از این آزمون‌ها و مراحل آن‌ها می‌پردازیم.

• آزمون فشار: در این آزمون، لوله جوش‌خورده تحت فشار قرار می‌گیرد تا ویژگی‌های مربوط به فشار درونی آن مورد بررسی قرار گیرد.
• تجزیه و تحلیل جدایش نوارها: جدایش نوارها باید به آرامی و با انبردست انجام شود، به منظور ایجاد کش‌آمدگی در پلی اتیلن منطقه جوش.
• آزمایش لایه‌برداری دوگانه: این روش از نمونه‌ای در دستگاه آزمایش کشش استفاده می‌کند، و پس از شکست نمونه، میزان تافنس محل جوش براساس فرمول مشخص محاسبه می‌شود.
• آزمون خمکاری نوار جوش: هدف از این آزمون، ارزیابی میزان امتزاج اتصالات الکتروفیوژن است، که از طریق بررسی فصل مشترک جوش انجام می‌شود.
• سطوح جدایش جوش: دو نوع سطح جدایش، ترد و نرم، در این بررسی مورد نظر قرار می‌گیرد.
• آزمایش لایه‌برداری: لایه‌برداری از ناحیه جوش‌خورده برای ارزیابی این ناحیه انجام می‌شود.
• آزمایشات تجربی و بررسی‌ها در شبیه‌سازی کامپیوتری

در این قسمت، مراحل زیر برای بررسی تغییرات دما، فشار مذاب و تأثیر زمان و فضای خالی بین لوله و کوپلر بر روی استحکام اتصالات الکتروفیوژن طی می‌شود:

1. مرحله اول: جوش بدون استحکام
2. مرحله دوم: تشکیل جوش و استحکام اتصال، افزایش دما و نفوذ مولکولی
3. مرحله سوم: مرحله ثابت با استحکام و انعطاف‌پذیری ثابت
4. مرحله آخر: سرد کردن و قفل شدن مولکول‌ها برای استحکام جوش

با انجام این آزمون‌ها و مراحل، اطمینان حاصل می‌شود که اتصالات الکتروفیوژن با کیفیت و استحکام مورد نیاز تولید شده‌اند، و بنابراین پایداری و عملکرد طولانی مدت در پروژه‌های صنعتی تضمین می‌شود.

گزینه‌های موثر در جوش الکتروفیوژن

در بررسی مسائل پیچیده مرتبط با فرآیند جوش، تعدادی از پارامترهای کلیدی وجود دارد که می‌توانند تأثیر عمده‌ای بر کیفیت و استحکام اتصالات الکتروفیوژن داشته باشند.

یکی از این پارامترها، زمان ذوب است که به طور مستقیم بر استحکام اتصال اثر می‌گذارد. در آزمایش‌های کشش و چسبندگی که بر روی این نوع اتصالات انجام می‌شود، مشاهده می‌شود که شکست به صورت ترد رخ می‌دهد هنگامی که زمان ذوب کم است، و ترک‌ها در امتداد سطح مشترک ذوب رشد می‌کنند.

پارامتر دیگری که نیاز به توجه دارد، اثر فضای خالی بر استحکام اتصال است. استحکام اتصال در فضاهای خالی کوچک، کم است و سپس با افزایش فاصله، این استحکام افزایش می‌یابد. اما بعد از یک نقطه خاص، با افزایش بیشتر فاصله، استحکام اتصال کاهش پیدا می‌کند.

در نهایت، جنس لوله نیز یک پارامتر مهم است که بر ویژگی‌های اتصال الکتروفیوژن تأثیر می‌گذارد. توانایی این نوع اتصالات برای اتصال انواع متفاوت لوله، یک مزیت برجسته و مهم محسوب می‌شود. این قابلیت، فرصتی برای بهره‌برداری از تنوع مواد و مشخصات فنی در طراحی سیستم‌های جوش فراهم می‌آورد.

دستگاه جوش الکتروفیوژن

جوشکاری الکتروفیوژن

انتخاب یک روش مناسب برای اتصال لوله‌ها در شبکه‌ها، یکی از چالش‌های کلان مهندسی به شمار می‌آید که بستگی به کاربرد مشخص لوله، نیازهای خاص پروژه و تجهیزات موجود دارد. اتصال الکتروفیوژن، که به خاطر داشتن یک ضریب اطمینان بالا شناخته شده است، به طور گسترده‌ای در شبکه‌های توزیع گاز مورد استفاده قرار می‌گیرد. این فناوری اتصال برای لوله‌هایی با قطرهای بین 20 تا 110 میلیمتر از نظر اقتصادی مناسب است.

فرآیند اتصال شروع می‌شود با سوهان زدن انتهای لوله، سپس ورود آن به کوپلینگ الکتروفیوژن که با بوبین‌های مقاومت حرارتی مجهز است. جریان برق متصل می‌شود و بوبین گرم می‌شود، پلاستیک‌های اطراف ذوب و کوپلینگ جمع می‌شود تا یک جوش مناسب با لوله ایجاد گردد. برق لازم برای جوشکاری باید با دقت روی دستگاه جوش تنظیم شود.

پس از انجام جوشکاری، نقاط اتصال باید حداقل برای 10 دقیقه ثابت باقی بمانند. قبل از شروع جوشکاری، بازرسی دقیق سطح لوله ضروری است تا مطمئن شویم خراشی وجود ندارد، زیرا هر خراشی ممکن است به نشتی منجر شود. همچنین، باید تأکید داشته باشیم که دستگاه مورد استفاده برای جوشکاری باید با بوبین‌های الکتریکی اتصالات همسو باشد.

مزایای اتصالات الکتروفیوژن

• امنیت بالا: این اتصالات ایمنی فوق‌العاده‌ای دارند و به کاهش نیاز به تعمیرات و موانع می‌انجامند.
• مقاومت عالی: مقاومت شیمیایی بسیار بالایی دارند و در مقابل خوردگی و زنگ زدگی مقاوم هستند.
• انعطاف‌پذیر و سبک: نصب آسان و کاهش ریسک خطا به حداقل.
• کارایی برجسته: جلوگیری از هدررفت آب و گاز و خلق سطحی صاف و زیبا پس از جوش.
• نگهداری آسان: تمیز کردن بدون دردسر و مانع از آلودگی ناحیه جوش.
• اتصال سریع و قابل اعتماد: نصب بدون نیاز به تجهیزات پیچیده با عایق‌بندی کامل.
• مقاوم در برابر زلزله: استحکام و ایمنی برجسته در مقابل رانش‌ها و زلزله‌ها.
• صرفه‌جویی و کارآیی: نصب سریع و مقاومت شیمیایی عالی.
• حفظ کیفیت محصولات: جلوگیری از نفوذ آلودگی، خصوصا در محصولات آب و گاز.
• بدون فضای خالی: جلوگیری از خسارت‌ها و موانع احتمالی.

به طور خلاصه، اتصالات الکتروفیوژن پلی‌اتیلن با ویژگی‌هایی چون ایمنی برتر، نصب ساده، مقاومت شیمیایی و صرفه‌جویی در زمان، به یک انتخاب جذاب و کارآمد در صنعت ساخت و ساز تبدیل شده‌اند.

قیمت اتصالات الکتروفیوژن

قیمت اتصالات پلی اتیلن بستگی به متنوع بودن شرایط زیرساخت‌هایی دارد که در آنها استفاده می‌شوند. این اتصالات بر اساس کیفیت و کاربرد لوله‌ها انتخاب می‌شوند. گرچه بسیاری از شرکت‌ها این محصولات را تولید می‌کنند، انتخاب بهترین شرکت برای خرید اتصالات باید بر مبنای کیفیت محصولات آن شرکت باشد.

برای مطلع شدن از طیف گسترده‌ای از قیمت‌های مربوط به اتصالات الکتروفیوژن، پیشنهاد می‌شود از لیست قیمت‌های مختلفی نظیر سداب پلیمر و انهار اتصال استفاده کنید.

نگین پلیمر به عنوان مرکزی شناخته شده در این زمینه، لیست قیمت‌های خود را به طور مداوم به روز می‌کند. با ما مطمئن باشید که اتصالات با کیفیت برتر و با قیمت مناسب را خواهید داشت.

مراحل گام به گام جوش الکتروفیوژن

1. آماده‌سازی لوله: ابتدا باید سطوح لوله‌ای که قرار است در فرآیند جوش شرکت کنند، تراش داده و تمیز کرد، تا سطوح نفوذ پذیر و بدون آلودگی باقی مانند.
2. علامت‌گذاری لوله: عمق مورد نیاز برای اتصال و مکان مناسب برای جوشکاری باید بر روی لوله مشخص شود.
3. هم‌ترازی و مهار لوله و قطعه اتصالی: باید قطعه اتصالی را بر اساس دستورالعمل کارخانه‌ساز، روی لوله هم‌تراز و محکم کنید و در گیره مهار کننده قرار دهید.
4. برقراری جریان الکتریکی: جریان برق را از طریق جعبه کنترل الکتروفیوژن به قطعه اتصالی و منبع تغذیه وصل کنید.
5. خنک‌کردن جوش و برداشتن گیره‌ها: پس از خنک‌شدن جوش، گیره‌ها را برداشته و جوش را تحت کنترل قرار دهید.
6. مستندسازی جوش: اطلاعات مربوط به جوش را ثبت کنید. این اطلاعات می‌تواند شامل زمان، دما و فشار جوش باشد.

توضیحات تکمیلی:

اتصالات الکتروفیوژنی یکی از راه‌های موثر در زمینه جوشکاری و اتصال لوله‌های پلی اتیلن به یکدیگر محسوب می‌شوند. با استفاده از این تکنولوژی، که از جریان برق استفاده می‌شود تا هیترها و المنت‌های داخلی اتصالات گرم شده و اتصال مورد نظر انجام پذیرد.

این روش جوشکاری الکتریکی، به ویژه در لوله‌کشی زانویی گاز و اتصالات خطوط توزیع گاز بسیار متداول و مفید است و حتی برای اتصال لوله‌های با اندازه‌های نامساوی نیز قابل استفاده است.

اتصالات الکتروفیوژن پلی اتیلن با داشتن انعطاف‌پذیری بالا، امکان اتصال انواع لوله‌های HDPE، MDPE و پلاستیکی را به یکدیگر فراهم می‌آورد. این روش در خطوط گازرسانی و آب‌وفاضلاب بسیار رایج است و به دلیل اطمینان بالا و داشتن تأییدیه‌های معتبر استاندارد، به عنوان یکی از راه‌حل‌های موثر و امن در این زمینه شناخته می‌شود.

اتصالات الکتروفیوژن، با داشتن مشخصات فنی مناسب و طراحی مهندسی دقیق، نقش مهمی در افزایش کارایی و دوام خطوط لوله‌کشی ایفا می‌کند. این تکنولوژی نوآورانه باعث می‌شود تا فرآیند نصب و سرویس و نگهداری لوله‌ها به شکل موثرتر و ایمن‌تری انجام پذیرد.

پس از مطالعه این توضیحات، امیدوارم تصویر جامع‌تری از این فرآیند تخصصی و مهم در ذهن شما شکل گرفته باشد. این روش جوشکاری پیچیده اما موثر، نقش بسزایی در تکنولوژی مدرن صنعتی و مهندسی مواد ایفا می‌کند و می‌تواند به بهبود و افزایش کارآیی در بسیاری از پروژه‌های صنعتی و ساخت و ساز کمک کند. این اتصالات با کیفیت بالا و استانداردهای معتبر فنی، یکی از بهترین گزینه‌ها برای پروژه‌های صنعت گاز و تاسیسات ساختمانی محسوب می‌شوند.
