اتصالات پلی اتیلن

فهرست مطالب

• اتصالات پلی‌اتیلن چیست؟
• انواع اتصالات پلی‌اتیلن
• کاربردهای اتصالات پلی‌اتیلن
• مزایای اتصالات پلی‌اتیلن
• معایب اتصالات پلی‌اتیلن
• تولیدکنندگان معتبر در ایران
• مقایسه اتصالات پلی‌اتیلن با سایر جنس‌ها
• راهنمای نصب و نگهداری
• راهنمای خرید اتصالات پلی‌اتیلن
• سوالات متداول

اتصالات پلی‌اتیلن (PE100) برای اتصال ایمن لوله‌های HDPE در خطوط آب‌رسانی، فاضلاب، آبیاری و گاز به‌کار می‌روند. با توجه به فشارکاری (SDR/PN)، قطر و روش نصب، از انواع جوشی (بات‌فیوژن/الکتروفیوژن/ساکت)، پیچی، فلنج‌دار و اتصالات دست‌ساز استفاده می‌شود. در ادامه، راهنمای انتخاب + جدول سایزبندی و لینک صفحات تخصصی هر دسته را ببینید.

اتصالات پلی‌اتیلن چیست؟

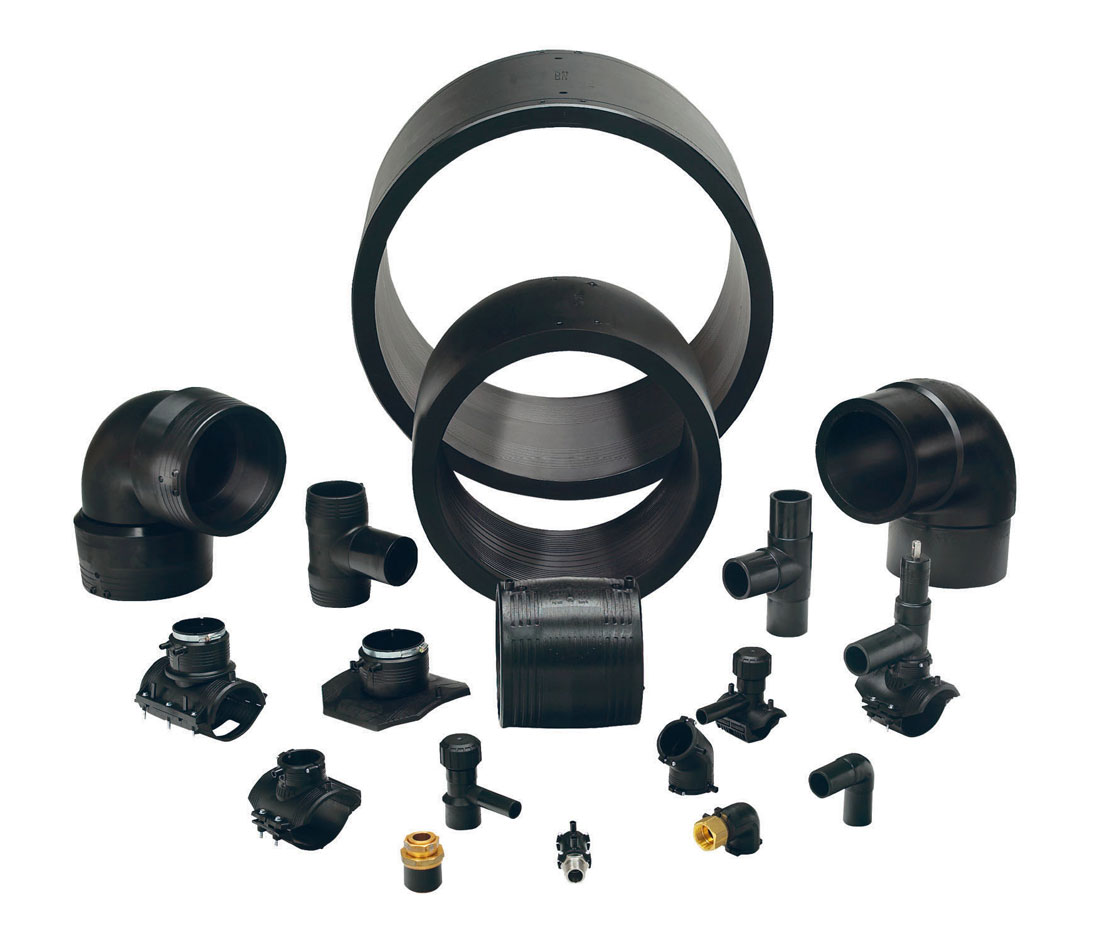

اتصالات پلی‌اتیلن قطعاتی هستند که به منظور اتصال، تغییر مسیر، انشعاب، کاهش یا بستن مسیر دو لوله‌ پلی‌اتیلن استفاده می‌شوند. این اتصالات با بهره‌گیری از خواص منحصربه‌فرد پلی‌اتیلن مانند انعطاف‌پذیری، مقاومت شیمیایی و وزن سبک، راهکارهایی مقرون‌به‌صرفه و بادوام برای سیستم‌های لوله‌کشی ارائه می‌دهند.

انواع اتصالات پلی‌اتیلن

اتصالات پلی‌اتیلن بر اساس نیازهای متفاوت پروژه‌های لوله‌کشی، در انواع گوناگونی طراحی و تولید می‌شوند. شناخت دقیق این تنوع، به انتخاب بهینه و افزایش کارایی سیستم‌های انتقال سیالات کمک می‌کند. در ادامه، انواع اتصالات پلی‌اتیلن را از چند منظر مختلف بررسی می‌کنیم:

بر اساس نوع اتصال به لوله

نوع اتصال، تاثیر مستقیمی بر مقاومت مکانیکی، دوام و سهولت نصب اتصالات پلی‌اتیلن دارد. بسته به فشار کاری، شرایط محیطی و نوع پروژه، انتخاب روش اتصال مناسب اهمیت بالایی دارد. در این بخش، انواع اتصالات پلی‌اتیلن بر اساس نحوه اتصال به لوله معرفی شده‌اند:

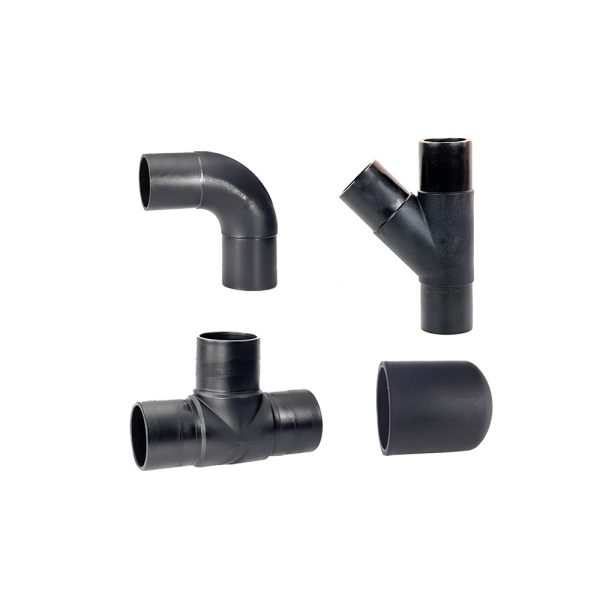

1. اتصالات جوشی (بات‌فیوژن/ساکت/الکتروفیوژن): اتصال مستقیم با ذوب لب به لب دو قطعه، مناسب برای لوله‌های فشار قوی.

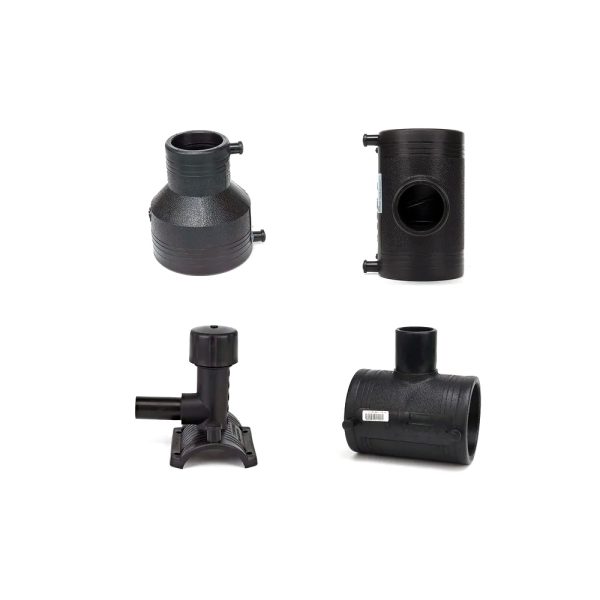

2. اتصالات الکتروفیوژن (Electrofusion): دارای سیم‌های حرارتی داخلی، اتصال ایمن و مقاوم برای خطوط حساس مانند گاز.

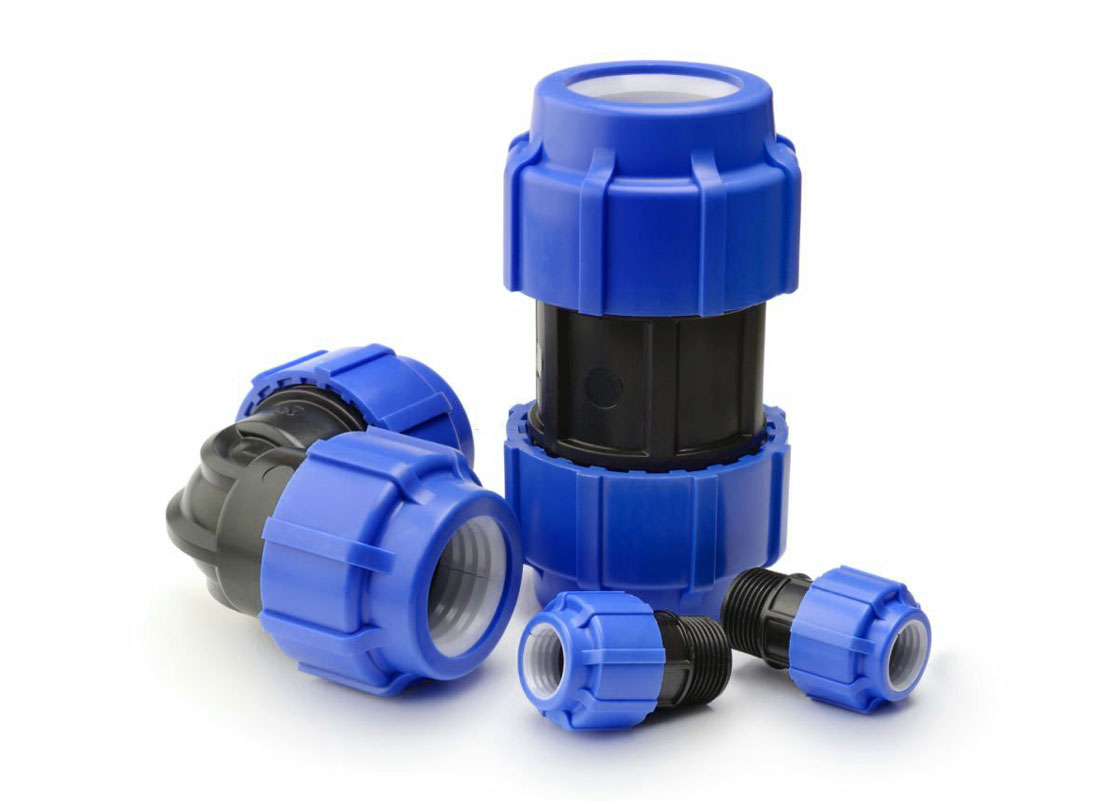

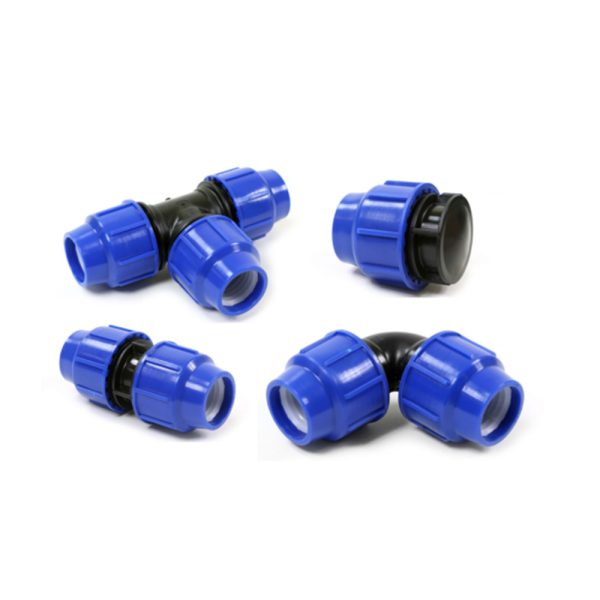

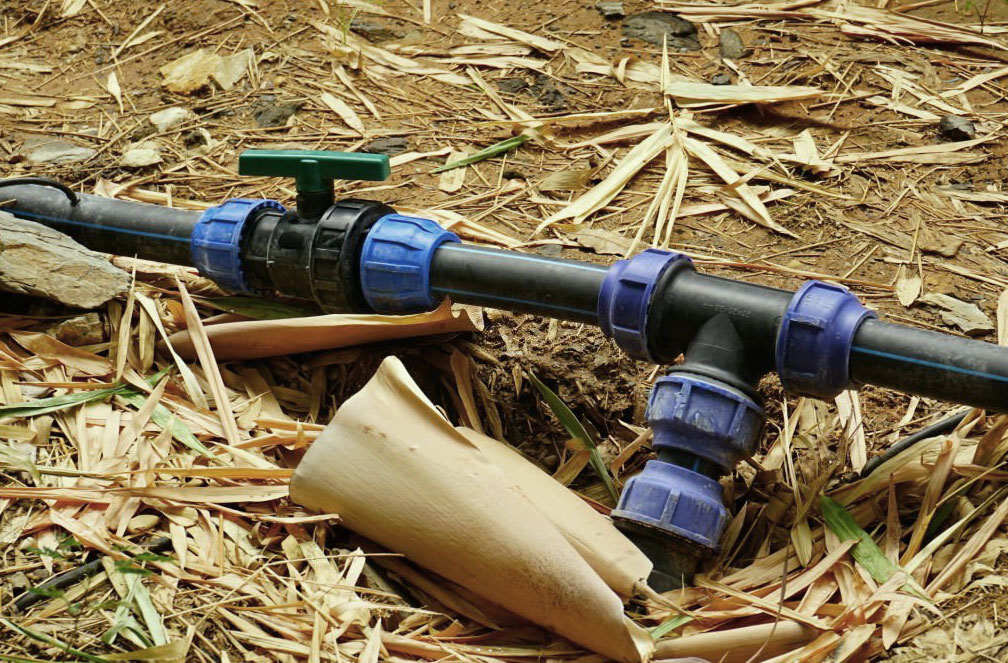

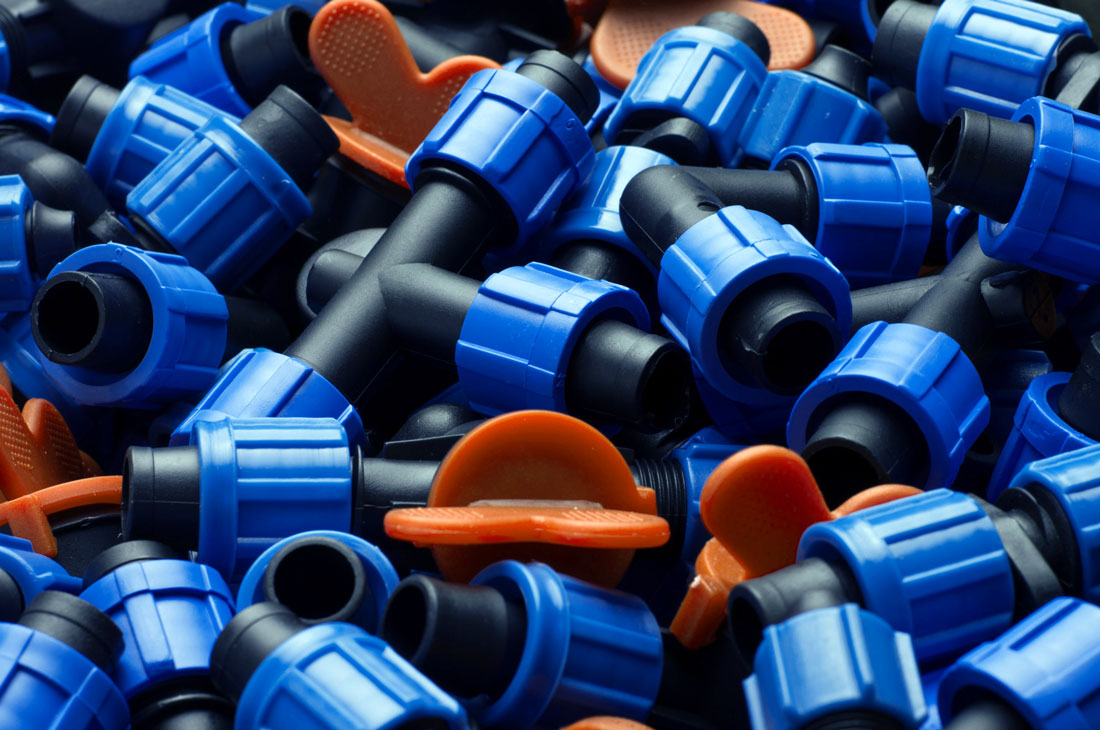

3. اتصالات پیچی یا رزوه‌ای (PP): نصب آسان بدون نیاز به حرارت، مناسب برای مصارف آبیاری و کم‌فشار.

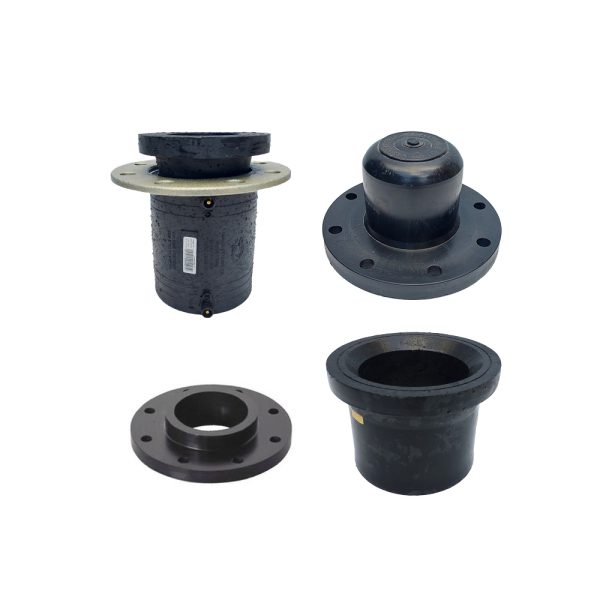

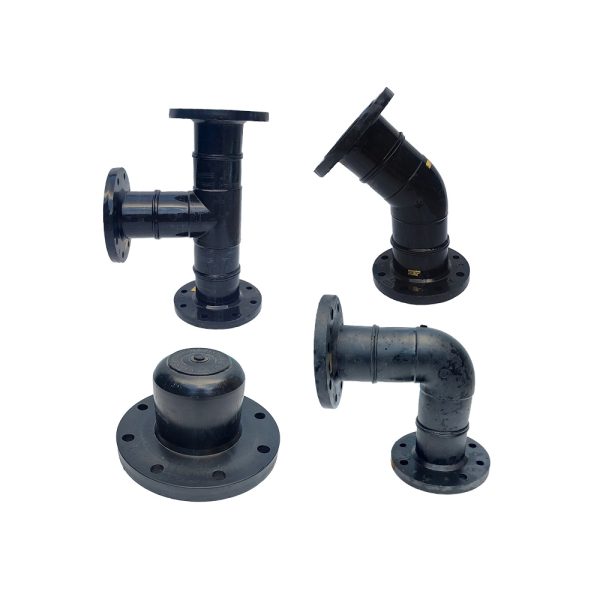

4. اتصالات فلنج‌دار (Flanged): امکان باز و بسته شدن سریع، برای نقاط نیازمند به تعمیرات دوره‌ای.
5. اتصالات رینگ‌دار (Ring Joint): اتصال با رینگ لاستیکی، بیشتر در آبرسانی شهری کاربرد دارد.

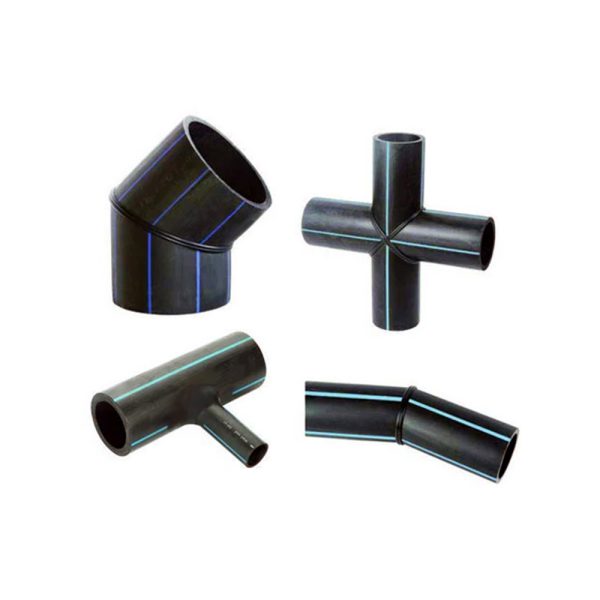

6. اتصالات دست‌ساز (سفارشی): اتصالات پلی اتیلن دست‌ساز گزینه‌ای مناسب برای پروژه‌هایی هستند که نیاز به طراحی و تولید اتصالات خاص و سفارشی دارند.

جدول انواع اتصالات پلی اتیلن بر اساس نوع اتصال به لوله:

نوع اتصال	توضیح کوتاه	فشار کاری معمول	سایزهای رایج (میلی‌متر)	کاربرد مناسب	تجهیزات/استاندارد
جوشی لب‌به‌لب (Butt Fusion)	ذوب و ادغام سطوح دو قطعه	PN10–PN25	63–630	خطوط اصلی آب/فاضلاب، صنعتی	دستگاه بات‌فیوژن، استانداردهای جوش PE
الکتروفیوژن (Electrofusion)	کوپلر با سیم حرارتی داخلی	PN10–PN16	20–560 (رایج تا 560)	گازرسانی، نقاط حساس/فوق‌العاده مهم	دستگاه EF، بارکد خوان پارامتر
پیچی/رزوه‌ای (Compression)	نصب سرد، بدون حرارت	PN6–PN10 (تا 16 در برخی برندها)	20–125	آبیاری، انشعابات سبک/موقت	آچار دستی، عدم نیاز به برق
فلنج‌دار (Flanged)	اتصال مکانیکی بازشدنی	بسته به لوله	63–630	نقاط شیرآلات/تجهیزات، قطعات قابل سرویس	رینگ/فلنج، پیچ و مهره
رینگ‌دار/اورینگی	آب‌بندی با رینگ لاستیکی	PN6–PN10	63–250	آبرسانی شهری، نصب سریع	رینگ NBR/EPDM مناسب سیال

بر اساس فشار کاری

هر سیستم لوله‌کشی بسته به کاربرد خود نیازمند تحمل فشار مشخصی است. اتصالات پلی‌اتیلن بر اساس فشار اسمی که می‌توانند تحمل کنند، در دسته‌های مختلف طبقه‌بندی می‌شوند. در این قسمت، اتصالات را بر مبنای میزان فشار کاری مورد استفاده بررسی می‌کنیم:

1. کم فشار (تا ۴ بار): مناسب برای سیستم‌های آبیاری قطره‌ای و باغبانی.
2. متوسط فشار (۶ تا ۱۰ بار): برای انتقال آب شهری و کشاورزی عمومی.
3. فشار قوی (۱۲.۵ تا ۲۵ بار): برای انتقال گاز طبیعی و سیالات صنعتی تحت فشار بالا.

جدول انواع اتصالات پلی اتیلن بر اساس کلاس فشار و حوزه کاربرد:

کلاس فشار (PN)	محدودهٔ کاری نمونه	کاربردهای پیشنهادی	نکتهٔ اجرایی
PN4	تا ~۴ بار	آبیاری قطره‌ای/فضای سبز	اتصالات پیچی کافی
PN6	تا ~۶ بار	آبیاری بارانی/روستایی	کنترل ضربه قوچ
PN10	تا ~۱۰ بار	آب شهری/کشاورزی عمومی	انتخاب رینگ مناسب
PN12.5	تا ~۱۲.۵ بار	انتقال آب صنعتی	جوش لب‌به‌لب توصیه
PN16	تا ~۱۶ بار	گازرسانی/آتش‌نشانی آب	الکتروفیوژن/فلنج
PN20–25	تا ~۲۵ بار	فرایندی خاص/صنعتی	طراحی دقیق و تست فشار

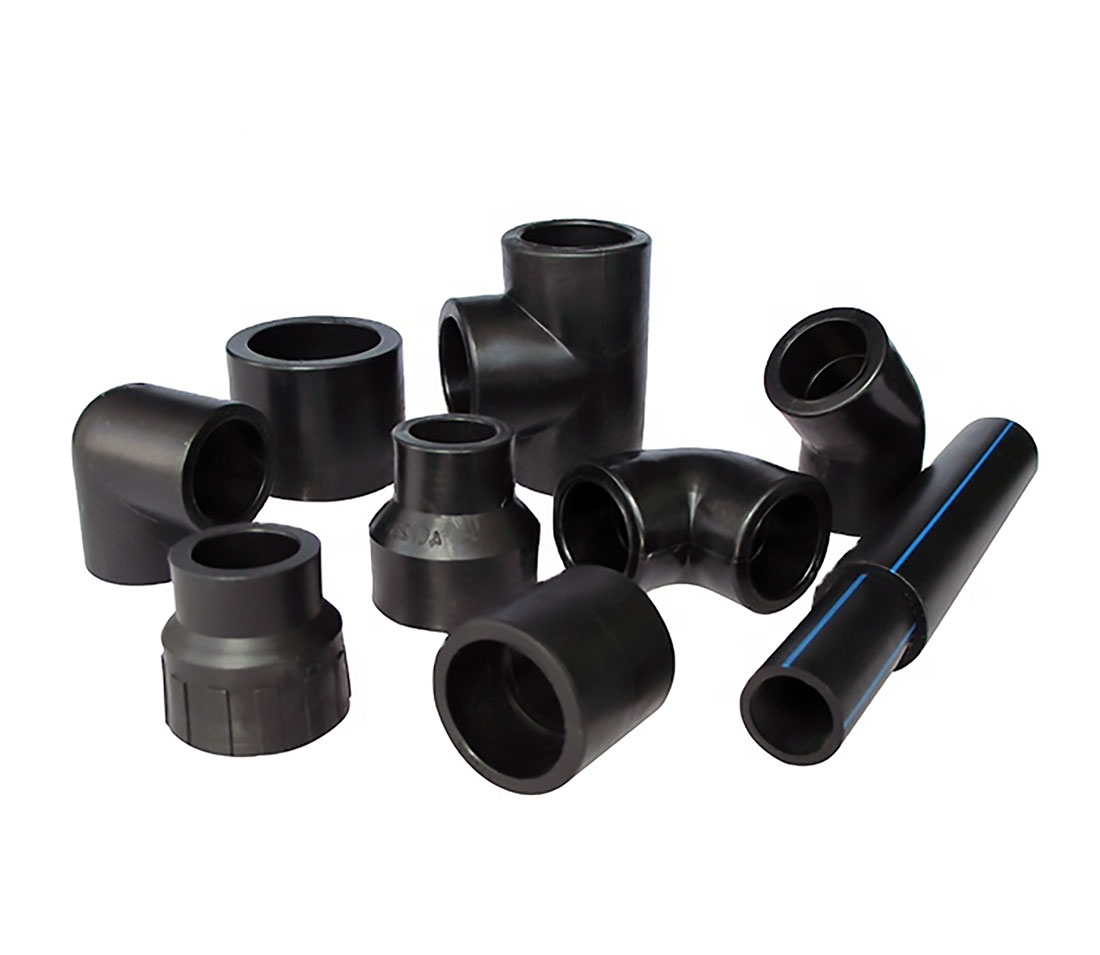

بر اساس شکل ظاهری و عملکرد

طراحی ظاهری اتصالات پلی‌اتیلن تابع نیازهای فنی مانند تغییر جهت، انشعاب یا اتصال لوله‌ها با سایزهای متفاوت است. انتخاب صحیح فرم اتصال باعث بهبود کارایی شبکه لوله‌کشی و سهولت اجرا می‌شود. در این بخش به معرفی انواع اتصالات بر اساس شکل و عملکرد آن‌ها می‌پردازیم:

• زانو (Elbow): تغییر جهت جریان لوله در زوایای ۹۰ یا ۴۵ درجه.
• سه‌راهی (Tee): ایجاد انشعاب در مسیر لوله.
• تبدیل (Reducer): اتصال لوله‌های با قطر متفاوت.
• درپوش (End Cap): بستن انتهای لوله.
• بوشن (Coupler): اتصال دو لوله هم‌قطر.
• فلنج (Flange): ایجاد اتصال مکانیکی محکم قابل بازگشایی.
• مهره ماسوره (Union): اتصال آسان‌تر و سریع‌تر نسبت به فلنج.
• سرشلنگی (Hose Adapter): اتصال لوله به شلنگ یا تجهیزات مشابه.

جدول انواع اتصالات پلی اتیلن بر اساس شکل و عملکرد:

فرم اتصال	نام انگلیسی/کد	ویژگی ابعادی	سایزهای رایج (میلی‌متر)	کاربرد مناسب
زانو ۹۰°/۴۵°	Elbow 90/45	زوایا 22.5/45/90	20–400	تغییر مسیر بدون شکست
سه‌راه مساوی	Tee	شاخه مساوی با خط	25–400	انشعاب‌گیری رایج
سه‌راه تبدیل	Reducer Tee	شاخه با قطر کوچکتر	32×32×25 تا 400×400×160	انشعاب کاهش قطر
تبدیل هم‌محور	Reducer (Concentric)	تغییر تدریجی قطر	32→25 تا 630→560	تطبیق سایز
بوشن/کوپلر	(Electro) Coupler	اتصال دو لوله هم‌قطر	20–560	وصله، تعمیر
درپوش	End Cap	مسدود کردن انتها	20–400	تست/پایان خط
فلنج و آداپتور	Flange/Flange Adaptor	اتصال بازشدنی	63–630	اتصال به شیر/پمپ/مخزن
مهره‌ماسوره	Union	باز و بست سریع	20–110	نقاط سرویس‌پذیر
کمربند انشعاب	Saddle	خروجی دنده‌ای/جوشی	63–400	انشعاب از خط زنده
سرشلنگی	Hose Adapter	اتصال به شلنگ	20–63	گلخانه/تجهیزات جانبی
چهارراه	Cross	چهار جهت	32–160	شبکه‌های خاص/لَب‌لَب

بر اساس روش تولید

روش ساخت اتصالات پلی‌اتیلن نقش مهمی در تعیین ویژگی‌های مکانیکی، دقت ابعادی و کاربرد نهایی آن‌ها دارد. بسته به اندازه، نوع پروژه و شرایط بهره‌برداری، از تکنیک‌های مختلفی در تولید این اتصالات استفاده می‌شود. در ادامه، اتصالات را بر اساس روش تولید طبقه‌بندی خواهیم کرد:

1. تزریقی (Injection Molding): تولید اتصالات کوچک و با دقت بالا از طریق قالب‌گیری تزریقی.
2. جوشکاری قطعات (Fabricated): ساخت اتصالات بزرگ‌تر از طریق برش و جوشکاری قطعات لوله.

کاربردهای اتصالات پلی‌اتیلن

با توجه به ویژگی‌های فنی برجسته پلی‌اتیلن، اتصالات ساخته شده از این ماده توانسته‌اند جایگاه مهمی در پروژه‌های مختلف عمرانی، صنعتی و کشاورزی پیدا کنند. مقاومت در برابر خوردگی، دوام بالا و سهولت نصب، این اتصالات را به گزینه‌ای ایده‌آل برای انتقال انواع سیالات در شرایط کاری متنوع تبدیل کرده است. در ادامه، مهم‌ترین حوزه‌های کاربرد اتصالات پلی‌اتیلن را بررسی می‌کنیم:

1. سیستم‌های آبرسانی شهری و روستایی

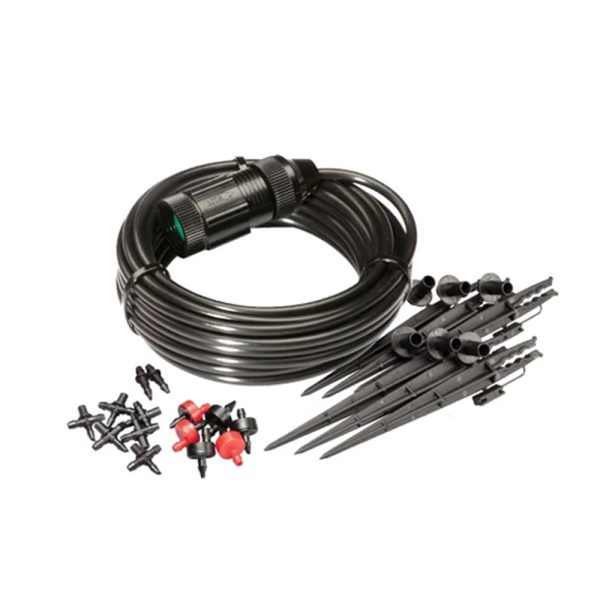

2. آبیاری کشاورزی
3. شبکه‌های گازرسانی

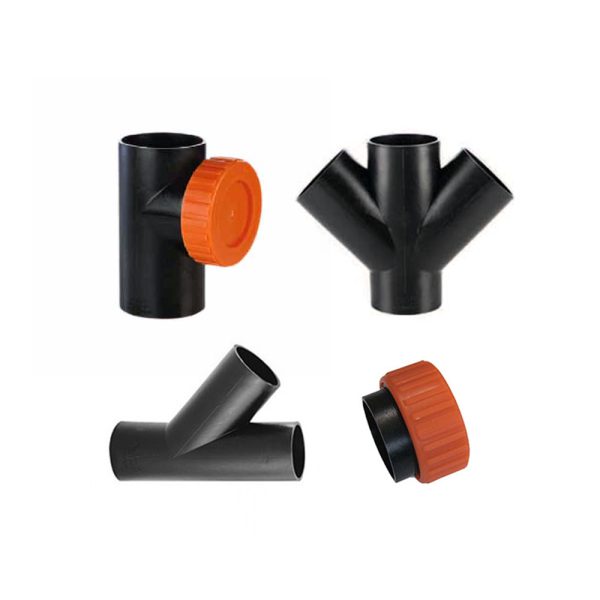

4. انتقال فاضلاب و پساب‌های صنعتی
5. خطوط انتقال سیالات صنعتی

مزایای اتصالات پلی اتیلن

اتصالات پلی‌اتیلن به دلیل ویژگی‌های منحصربه‌فرد خود، جایگاه ویژه‌ای در پروژه‌های انتقال سیالات پیدا کرده‌اند. این اتصالات با ترکیبی از دوام، انعطاف‌پذیری و سهولت استفاده، توانسته‌اند پاسخگوی نیازهای متنوع صنایع مختلف باشند. در این بخش به مهم‌ترین مزایای اتصالات پلی‌اتیلن اشاره می‌کنیم که آن‌ها را به انتخابی مطمئن و مقرون‌به‌صرفه تبدیل کرده است:

• وزن سبک و حمل آسان
• مقاومت در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی
• عمر طولانی (تا ۵۰ سال)
• نصب سریع و کم‌هزینه
• انعطاف‌پذیری بالا در برابر حرکت زمین و فشار

معایب اتصالات پلی اتیلن

• حساسیت به اشعه فرابنفش (در برخی انواع بدون پوشش)
• محدودیت دمایی (دمای کاری معمولاً تا حدود ۶۰ درجه سانتی‌گراد)

تولیدکنندگان معتبر در ایران

با توجه به رشد روزافزون صنعت لوله‌کشی و زیرساخت‌های آبرسانی و گازرسانی در کشور، انتخاب اتصالات پلی‌اتیلن از برندهای معتبر داخلی اهمیت ویژه‌ای دارد. کیفیت ساخت، رعایت استانداردهای بین‌المللی و ارائه خدمات پس از فروش مناسب، از جمله معیارهایی است که تولیدکنندگان برتر در این حوزه را متمایز می‌کند. در ادامه به معرفی برخی از مطرح‌ترین برندهای ایرانی در زمینه تولید اتصالات پلی‌اتیلن می‌پردازیم:

– پلی‌رود اتصال

– پلی ران اتصال

– مهر اتصال صفاهان

– ویسپار

– آبان بسپار

مقایسه اتصالات پلی اتیلن با سایر جنس‌ها

اتصالات پلی‌اتیلن در مقایسه با اتصالات ساخته شده از سایر مواد سنتی، مزایای قابل توجهی دارند که در ادامه به صورت دقیق به آن‌ها پرداخته می‌شود:

– در مقایسه با چدن:

  اتصالات پلی‌اتیلن به طور قابل توجهی سبک‌تر از اتصالات چدنی هستند. این وزن کم باعث سهولت در حمل‌ونقل، جابه‌جایی و نصب آن‌ها می‌شود و هزینه‌های اجرایی پروژه را کاهش می‌دهد. علاوه بر این، پلی‌اتیلن برخلاف چدن در برابر زنگ‌زدگی و خوردگی کاملاً مقاوم است، حتی در محیط‌های مرطوب یا در تماس با خاک و مواد شیمیایی، که این ویژگی عمر مفید شبکه لوله‌کشی را افزایش می‌دهد.

– در مقایسه با فولاد:

  اتصالات پلی‌اتیلن بسیار ارزان‌تر از اتصالات فولادی هستند، هم از نظر قیمت خرید اولیه و هم از نظر هزینه‌های نصب و نگهداری. نصب اتصالات پلی‌اتیلن به تجهیزات سنگین یا جوشکاری پیچیده نیاز ندارد و سرعت اجرای پروژه را بالا می‌برد. در حالی که اتصالات فولادی علاوه بر وزن زیاد، نیازمند مراقبت‌های ویژه برای جلوگیری از زنگ‌زدگی و خوردگی هستند، به ویژه در محیط‌های خورنده یا مرطوب.

– در مقایسه با PVC:

  در حالی که اتصالات PVC برای برخی کاربردهای سبک مناسب هستند، اتصالات پلی‌اتیلن از نظر تحمل فشار و مقاومت در برابر ضربه برتری قابل توجهی دارند. پلی‌اتیلن به دلیل انعطاف‌پذیری ذاتی، بهتر می‌تواند تغییرات دمایی و فشارهای ناگهانی را تحمل کند، در حالی که اتصالات PVC در برابر ضربه‌های مکانیکی یا تغییر دمای شدید، بیشتر مستعد ترک خوردن یا شکستگی هستند. این ویژگی پلی‌اتیلن را به گزینه‌ای مطمئن‌تر برای کاربردهای حساس‌تر تبدیل کرده است.

جدول مقایسه اتصالات پلی اتیلن با سایر اتصالات:

ویژگی‌ها	در مقایسه با چدن	در مقایسه با فولاد	در مقایسه با PVC
وزن	بسیار سبک‌تر، حمل و نصب آسان‌تر	بسیار سبک‌تر، بدون نیاز به تجهیزات سنگین	مشابه یا کمی سبک‌تر، نصب ساده‌تر
مقاومت در برابر خوردگی	مقاوم در برابر زنگ‌زدگی و خوردگی	مقاوم بدون نیاز به مراقبت ویژه	مقاوم‌تر از PVC در محیط‌های خورنده
هزینه خرید و نصب	مقرون‌به‌صرفه‌تر از چدن	بسیار ارزان‌تر از فولاد	قیمت نزدیک به PVC با دوام بهتر
مقاومت مکانیکی و ضربه	مقاوم و انعطاف‌پذیر در برابر فشار و حرکت	تحمل فشار بالا	مقاوم‌تر در برابر ضربه نسبت به PVC
مقاومت در برابر تغییرات دما	پایدار در شرایط محیطی مختلف	بدون تغییر عمده در عملکرد	برتر از PVC در دماهای شدید

راهنمای نصب و نگهداری

رعایت اصول صحیح در نصب و نگهداری اتصالات پلی‌اتیلن، تاثیر مستقیمی بر دوام، ایمنی و کارایی سیستم لوله‌کشی دارد. نکات زیر در این زمینه بسیار حیاتی هستند:

– آماده‌سازی سطح اتصال:

  پیش از هرگونه اتصال، لازم است که سطوح لوله و اتصال کاملاً تمیز، خشک و عاری از هرگونه آلودگی نظیر گرد و غبار، چربی یا رطوبت باشند. وجود هر گونه آلودگی می‌تواند کیفیت اتصال را تحت تاثیر قرار دهد و باعث نشتی یا ضعف مکانیکی شود. در صورت نیاز، از مواد تمیزکننده مجاز برای پاکسازی استفاده شود و اجازه داده شود که سطوح کاملاً خشک شوند.

– استفاده از دستگاه مناسب:

  برای جوشکاری لب به لب (Butt Fusion) یا الکتروفیوژن (Electrofusion)، استفاده از دستگاه‌های تخصصی با کالیبراسیون دقیق الزامی است. دستگاه باید از نظر دما، فشار، زمان جوش و شرایط محیطی تنظیم شده باشد. حتی کوچک‌ترین خطا در عملکرد دستگاه می‌تواند اتصال را ضعیف کرده و احتمال شکست یا نشتی را افزایش دهد. توصیه می‌شود فقط اپراتورهای آموزش‌دیده این فرآیندها را انجام دهند.

– بازرسی و تست فشار:

  پس از انجام اتصال، اجرای تست فشار طبق استاندارد الزامی است. این تست معمولاً شامل اعمال فشار مشخص به مدت زمان معین و بررسی وجود هرگونه نشتی یا تغییرات در سیستم است. انجام تست فشار به شناسایی ایرادهای احتمالی قبل از بهره‌برداری رسمی کمک می‌کند و از بروز خسارات سنگین در آینده جلوگیری خواهد کرد.

– نگهداری:

  پس از نصب، محافظت از اتصالات و لوله‌ها اهمیت زیادی دارد. در صورت قرار گرفتن سیستم در فضای باز، باید از تابش مستقیم نور آفتاب بر روی اتصالات بدون پوشش جلوگیری شود، زیرا اشعه ماوراءبنفش (UV) می‌تواند به مرور زمان خواص مکانیکی پلی‌اتیلن را کاهش دهد. استفاده از پوشش‌های مناسب، دفن در خاک یا نصب سایه‌بان برای خطوط لوله می‌تواند طول عمر سیستم را به طور قابل توجهی افزایش دهد.

راهنمای خرید اتصالات پلی‌اتیلن

خرید اتصالات پلی‌اتیلن نیازمند دقت در انتخاب صحیح متناسب با نوع پروژه و شرایط کاری است. رعایت چند اصل مهم می‌تواند به افزایش طول عمر شبکه لوله‌کشی و کاهش هزینه‌های تعمیر و نگهداری در آینده کمک کند.

استاندارد و گواهی کیفیت:

  یکی از اولین نکاتی که باید هنگام خرید به آن توجه کرد، بررسی استانداردهای تولید اتصال است. اتصال باید مطابق با استانداردهای بین‌المللی یا ملی معتبر مانند ISO، INSO یا DIN ساخته شده باشد. وجود گواهینامه‌های کیفی معتبر، اطمینان از تحمل فشار، دوام در برابر شرایط محیطی و سلامت طولانی‌مدت اتصال را تضمین می‌کند.

سازگاری سایز و فشار:

  انتخاب صحیح سایز اتصال کاملاً وابسته به سایز لوله مورد استفاده در پروژه است. هرگونه ناسازگاری در ابعاد می‌تواند منجر به نشتی یا شکستگی در سیستم شود. همچنین باید به فشار اسمی اتصال دقت شود؛ اتصال انتخابی باید بتواند فشار کاری سیستم را تحمل کند. برای مثال، در پروژه‌های گازرسانی یا خطوط صنعتی که فشار بالاست، نیاز به اتصالاتی با فشار اسمی بالاتر از ۱۶ یا ۲۰ بار وجود دارد.

نوع کاربرد:

  انتخاب نوع اتصال بر اساس کاربرد پروژه اهمیت بالایی دارد. برای خطوطی که نیاز به سرعت در نصب دارند یا قابل‌تعویض بودن مهم است، اتصالات پیچی یا رزوه‌ای گزینه مناسبی هستند. در مقابل، برای پروژه‌های حساس مانند خطوط گازرسانی یا انتقال آب تحت فشار بالا، اتصالات جوشی (لب به لب یا الکتروفیوژن) توصیه می‌شود که اتصال دائمی و ایمن‌تری فراهم می‌کنند. شناخت دقیق نیاز پروژه به انتخاب صحیح و افزایش بهره‌وری کمک شایانی می‌کند.
