اتصالات پلی اتیلن فلنج دار در یک نگاه
اتصالات پلی اتیلن فلنجدار برای اتصال مطمئن و ایمن در سیستم‌های لوله‌کشی تحت فشار طراحی شده‌اند. این اتصالات معمولاً در سایزهای مختلف و با کلاس‌های فشاری متنوع تولید می‌شوند و در صنایع آب، فاضلاب، پتروشیمی و کشاورزی کاربرد دارند. ویژگی‌های بارز آن‌ها شامل استحکام مکانیکی بالا، آب‌بندی مطمئن، مقاومت در برابر خوردگی و نصب آسان است.
? انواع اتصالات: شامل فلنج جوشی، فلنجدار پیچی، اسپیکات فلنجدار، رینگ و گسکت که برای ایجاد اتصال استاندارد و مقاوم در برابر فشار استفاده می‌شوند.
? راهنمای خرید: هنگام انتخاب اتصال فلنجدار، به جنس مواد اولیه (PE80 یا PE100)، سایز، نوع فلنج (استاندارد یا سفارشی)، فشار کاری، کیفیت جوش و سازگاری با سیستم لوله‌کشی توجه کنید. همچنین انتخاب برند معتبر و بررسی استانداردهای محصول اهمیت زیادی دارد.
? نصب و نگهداری: نصب صحیح و استفاده از پیچ و مهره‌های استاندارد در اتصال فلنجی از نشتی و خرابی جلوگیری می‌کند. نگهداری آسان و مقاومت بالا در برابر شرایط محیطی، این اتصالات را به گزینه‌ای اقتصادی و مطمئن تبدیل کرده است.
? مشاوره رایگان: تیم متخصص نگین پلیمر آماده ارائه راهنمایی و مشاوره در انتخاب بهترین اتصالات فلنجدار متناسب با پروژه شما است.
اگر به اتصال مطمئن بین لوله پلی‌اتیلن و شیر/تجهیز فلنجی نیاز دارید، یکسر فلنج HDPE با رینگ و واشر استاندارد، آب‌بندی پایدار و تعمیرپذیری سریع می‌دهد.
اینجا نکات کلیدی انتخاب (سایز اسمی مطابق قطر لوله، کلاس فشاری، جنس رینگ)، چک‌لیست نصب و خطاهای رایج برای جلوگیری از نشتی گردآوری شده است.
راهنمای خرید اتصالات فلنجدار پلی‌اتیلن
- شروع سفارش: برای تأمین اتصالات فلنجدار پلی‌اتیلن (زانو فلنجدار، سه‌راه فلنجدار، کپ فلنجدار، یک‌سرفلنج و …) روی «سفارش در واتساپ» بزنید و سایزها و شهر مقصد را بفرستید. اگر در انتخاب تیپ فلنج یا هماهنگی آن با فلنجِ شیر/اتصال مقابل مطمئن نیستید، از «تماس برای مشاوره و خرید» استفاده کنید تا کارشناس گزینه مناسب را سریع با شما نهایی کند.
- اطلاعات فنی مورد نیاز برای سفارش: سایز بیرونی لوله HDPE، رده فشاری/SDR خط (مثلاً PE100 SDR17 یا SDR11)، نوع قطعه موردنیاز (یک‌سرفلنج، زانو ۹۰/۴۵ فلنجدار، سه‌راه مساوی/تبدیل، کپ فلنجدار…)، کلاس فلنج مقابل (DIN PN10/PN16 یا ANSI 150)، نوع سیال و فشار کاری، نیاز به ست کامل پیچ‌ومهره و واشر، و طول تقریبی خط/تعداد هر آیتم.
- تطبیق و ارسال: اقلام درخواستی با سایز سوراخ‌کاری و کلاس فلنج مقابل، نوع رینگ پشتیبان و نیاز آب‌بندی (واشر) تطبیق داده می‌شود؛ سپس لیست نهایی با قیمت روز و در صورت نیاز، پیشنهاد ست پیچ‌ومهره و واشر ارائه و پیش‌فاکتور صادر می‌گردد. بعد از تأیید، سفارش با بسته‌بندی ایمن آماده و به شهر مقصد ارسال خواهد شد.
اتصالات فلنج دار پلی اتیلن برای اتصال لوله پلی اتیلن به انواع اتصالات و شیرآلات فلنج دار پلیمری و چدنی استفاده می شوند. این اتصالات نقشی حیاتی در صنعت فعلی دارند.
اتصال فلنج دار، یکی از نیرومندترین اعضای خانواده اتصالات پلی اتیلن است، طراحی شده برای مقاومت در برابر ضربه های شدید و فشارهای بالا. این محصول توانایی را دارد که در شرایط فشار بالا و پایین کارایی خود را حفظ کند، از این رو نصب و استفاده از آن در بسیاری از موارد آسان و ساده است.
به خاطر انعطاف پذیری و گستره سایزهای مختلف که اتصالات فلنج دار پلی اتیلنی ارائه می دهد، کاربردهای فراوانی برای آن می توان یافت. از جمله انتقال آب در شهرها و روستاها، آبیاری و امور کشاورزی، و حتی استفاده در سیستم های فاضلاب، همه می توانند از این اتصال استفاده کنند. اتصال به لوله ها از طریق پیچ و مهره انجام می شود، که این موضوع به سادگی اتصال و جدا کردن آن کمک می کند.
یکی از ویژگی های برتر اتصالات فلنج دار، عدم نیاز به لوازم اضافی برای آب بندی است. با استفاده از یک فلنج و یک رینگ فلزی، این اتصال قادر است دو لوله پلی اتیلنی را به یکدیگر وصل کند. این ویژگی نه تنها کار را ساده تر می کند، بلکه اطمینان می دهد که اتصال محکم و قوی است.
به طور خاص، اتصالات یکسر فلنج برای اتصال لوله های HDPE به اتصالات دیگر و لوله های دیگر استفاده می شود. این قطعه مهم، یکسر فلنج پیچی را می توان برای اتصال انواع لوله ها و اتصالات پلی اتیلن به شیرآلات مورد استفاده قرار داد. این قطعات با داشتن یک قطعه دیسکی در انتهای خود، یک توانایی بسیار خاص را به خود اختصاص داده اند.
این اتصالات با استفاده از مجموعه ای از پیچ و مهره به لوله و اتصالات متصل می شوند. این مهم است زیرا لوله ها و اتصالات پلی اتیلن بسیار مقاوم هستند و عمر طولانی دارند. این مقاومت امروزه تحولات چشمگیری در زمینه آبیاری قطره ای و بارانی به همراه داشته است.
مزایای اتصالات فلنجدار پلی اتیلن:
- استفاده در فشارهای متفاوت، بالا و پایین
- مقاومت در برابر خوردگی، ساییدگی، و پوسیدگی
- قابل نصب با مواد اولیه HDPE
- قابل باز و بسته شدن برای تعمیرات به راحتی
- موجود در سایزهای متنوع برای کاربردهای متفاوت مانند فاضلاب، انتقال آب شهری و روستایی، کشاورزی و آبیاری، و حتی شیلات
- قابلیت اتصال به تمامی شیرآلات و اتصالات فلنج دار به خاطر داشتن رینگ و فلنج
- مقاوم در برابر ضربه و فشار
- سهولت در نصب و باز بسته شدن
- مقاوم در برابر اشعه ماورا بنفش
- دارای عمر طولانی
- قیمت مناسب و مرقوم به صرفه
- مقاوم در برابر مواد شیمیایی و کودهای شیمیایی
انواع اتصالات پلی اتیلن فلنج دار:

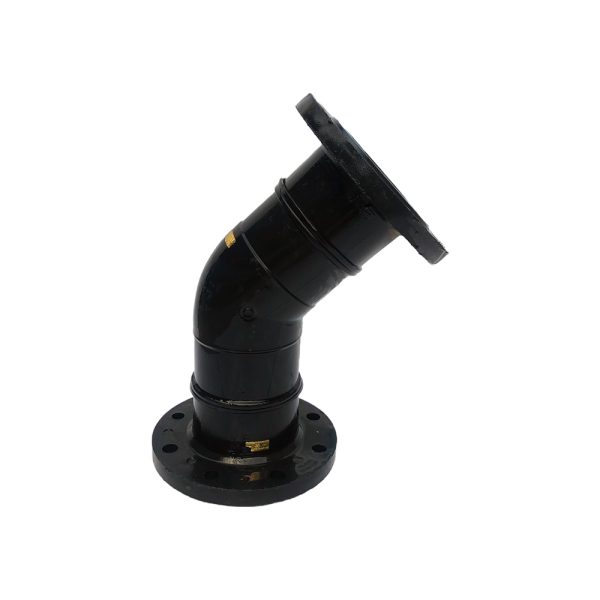

- زانو 45 درجه
- زانو 90 درجه

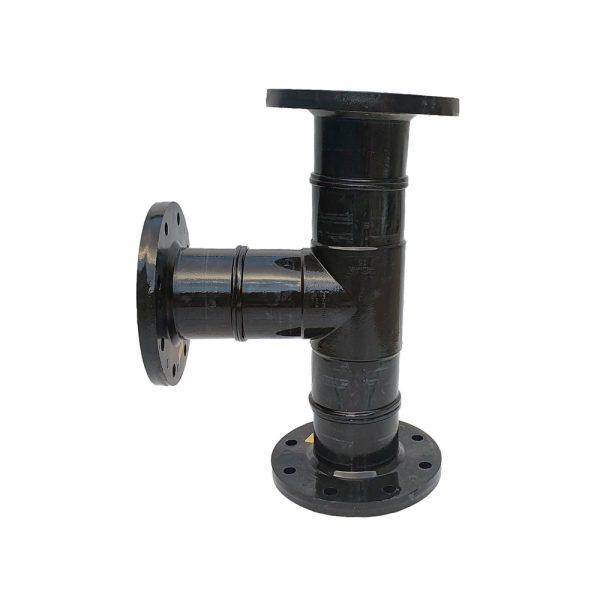

- سه راهی 90 درجه مساوی
- سه راهی 90 درجه نامساوی
- کپ
انواع اتصالات فلنجدار پلی‌اتیلن و کاربرد هرکدام
| نوع اتصال | شرح | کاربرد نمونه |
|---|---|---|
| زانو ۴۵° فلنجدار | تغییر مسیر ملایم با افت فشار کمتر | دور زدن موانع، اصلاح مسیر در اتاقک‌ها |
| زانو ۹۰° فلنجدار | تغییر جهت تند با اتصال فلنجی | اتصال به شیرآلات فلنجی در زوایای قائم |
| سه‌راهی ۹۰° مساوی/نامساوی فلنجدار | انشعاب‌گیری هم‌سایز یا کاهنده | تغذیه شاخه‌ها، اتصال تجهیزات جانبی |

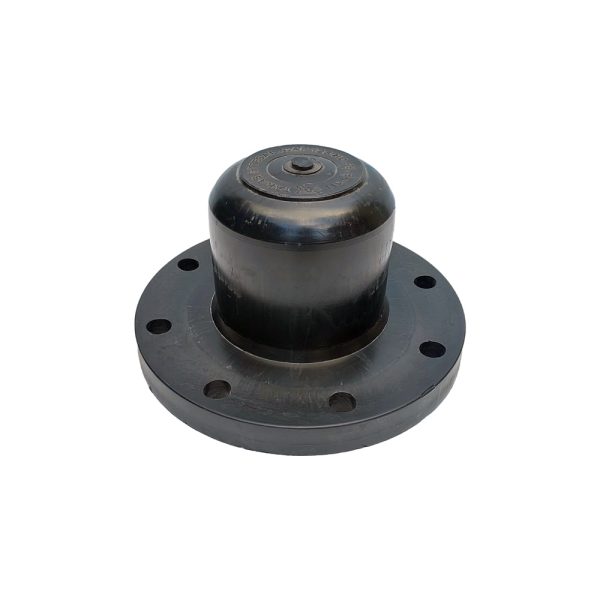

| کپ (فلنج کور) | مسدود کردن انتهای خط یا رزرو توسعه | درب انتهایی خطوط و نقاط بازرسی |
| یکسر فلنج (فلنج آداپتور/Stub End + رینگ) | اتصال لوله HDPE به فلنج مقابل | اتصال به پمپ/مخزن/شیر چدنی یا UPVC |
ویژگی‌های اتصالات پلی اتیلن فلنج دار
اتصالات پلی اتیلن فلنج دار به دلیل انعطاف‌پذیری و مقاومت بالایی که در برابر ضربه‌ها و فشارهای مختلف دارند، یکی از قوی‌ترین اعضای خانواده اتصالات پلی اتیلن محسوب می‌شوند. این اتصالات به ویژه در شرایطی که فشار بالا و پایین وجود دارد، کارایی خود را به خوبی حفظ می‌کنند و نصب و استفاده از آن‌ها بسیار آسان و سریع است.
به خاطر تنوع سایز و طراحی منحصر به فرد، اتصالات فلنج دار پلی اتیلن می‌توانند در زمینه‌های متعددی از جمله انتقال آب در شبکه‌های شهری و روستایی، سیستم‌های فاضلاب، آبیاری قطره‌ای و کشاورزی و حتی سیستم‌های شیلات به کار گرفته شوند. اتصال این اتصالات به لوله‌ها از طریق پیچ و مهره انجام می‌شود که امکان نصب و جداسازی سریع را فراهم می‌کند.
اجزای اتصال فلنجی و نکات نصب/آب‌بندی
| جزء | وظیفه | نکته اجرایی |
|---|---|---|
| Stub End (لبه پلی‌اتیلن) | لبه آب‌بندی و انتقال نیرو | جوش صحیح به لوله، بدون تاب و سوختگی |

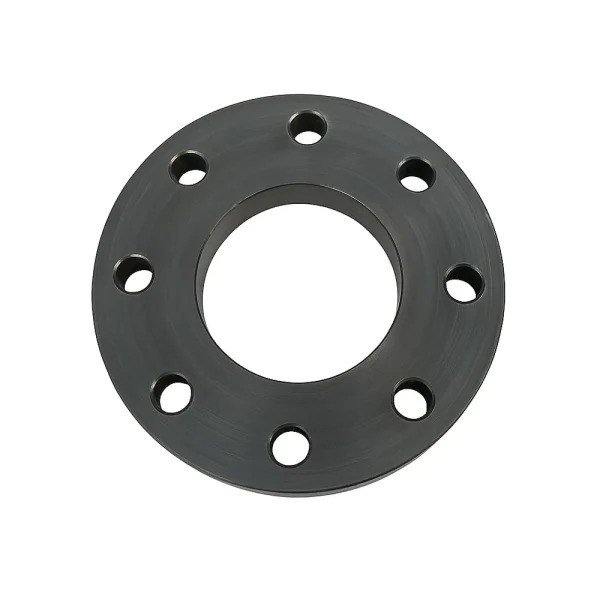

| رینگ پشتیبان (Backing Ring) | تقسیم بار پیچ‌ها، استحکام مکانیکی | هم‌راستاسازی سوراخ‌ها، جلوگیری از تنش موضعی |
| گسکت/واشر | آب‌بندی بین دو فلنج | انتخاب جنس مناسب سیال/فشار؛ سطح تمیز و خشک |
| پیچ، مهره، واشرها | اتصال مکانیکی و پیش‌بار | سفت‌کردن ضربدری تا گشتاور توصیه‌شده؛ بازبینی دوره‌ای |
کاربردهای اتصالات فلنج دار در صنایع مختلف
یکی از بزرگ‌ترین مزایای این اتصالات، عدم نیاز به لوازم اضافی برای آب‌بندی است. به کمک یک فلنج و رینگ فلزی، اتصالات فلنج دار پلی اتیلن قادرند به راحتی لوله‌های پلی اتیلن، لوله‌های پنج لایه، لوله‌های پلیکای آبرسانی و حتی اتصالات الکتروفیوژن را به شیرآلات چدنی و UPVC متصل کنند. این امر به ویژه در سیستم‌های آبرسانی، فاضلاب و آبیاری قطره‌ای حائز اهمیت است.
این اتصالات همچنین برای اتصال لوله‌های پلی اتیلن گازرسانی، آبرسانی و حتی لوله‌های فاضلابی نیز کاربرد دارند. با استفاده از یکسر فلنج، امکان اتصال به انواع شیرآلات چدنی و شیرآلات یو پی وی سی UPVC نیز وجود دارد، که به این ترتیب انعطاف بیشتری در استفاده از این اتصالات در صنایع مختلف فراهم می‌مجموعه نگین پلیمر با سالها تجربه در حوزه تامین ملزومات پروژه های صنعتی،ساختمانی، پتروشیمی و غیره، همچنین دارا بودن نمایندگی شرکت های معتبری چون گسترش پلاستیک و پیمتاش ترکیه، آماده خدمت رسانی به شما عزیزان می باشد. این محصولات با مقاومت بالا در برابر شرایط سخت محیطی، اطمینان از عملکرد پایدار و طولانی مدت را فراهم می‌کنند.
تمامی این محصولات با استفاده از ماشین‌آلات مدرن و با رعایت کلیه استانداردهای جهانی، با کیفیت عالی و قیمت مناسب به بازار عرضه می‌شوند. نگین پلیمر در تلاش است تا با ارائه محصولات با کیفیت و خدمات پس از فروش مناسب، رضایت کامل مشتریان خود را جلب کند.
راهنمای خرید اتصالات پلی اتیلن فلنج دار
هنگام خرید اتصالات فلنج دار، توجه به چند نکته کلیدی می‌تواند انتخاب شما را مطمئن‌تر و اقتصادی‌تر کند.
- نوع کاربرد و خط لوله را مشخص کنید
قبل از هر چیز، مشخص کنید اتصال فلنج دار را برای چه نوع پروژه‌ای لازم دارید:
• آبرسانی شهری یا روستایی
• آبیاری و کشاورزی
• خطوط فاضلاب و پساب
• خطوط صنعتی و سیالات خاص
همچنین نوع سیال (آب شرب، فاضلاب، پساب صنعتی، محلول‌های شیمیایی رقیق) و فشار کاری خط را بدانید. این موارد در انتخاب کلاس فشاری (PN)، نوع گسکت، جنس فلنج مقابل و ضخامت لوله پلی اتیلن تاثیر مستقیم دارد. - سایز، فشار کاری و SDR لوله پلی اتیلن
اتصالات پلی اتیلن فلنج دار در سایزهای مختلف از سایزهای کوچک تا سایزهای بزرگ تولید می‌شوند. برای انتخاب صحیح، باید چند مورد را دقیق بدانید:
• سایز اسمی لوله پلی اتیلن (مثلاً ۹۰، ۱۱۰، ۱۶۰، ۲۵۰ میلی‌متر)
• کلاس فشاری خط لوله (PN10، PN16 و مانند آن)
• SDR لوله (مثلاً SDR11 یا SDR17)
هماهنگی سایز، PN و SDR میان لوله و اتصال فلنج دار باعث می‌شود اتصال در برابر فشار داخلی و شرایط نصب عملکرد مطمئنی داشته باشد و از نشتی و ترکیدگی جلوگیری شود. - استاندارد فلنج و سوراخ کاری
یکی از مهم‌ترین نکات در خرید اتصال فلنج دار، هماهنگی آن با فلنج مقابل است. حتماً موارد زیر را بررسی کنید:
• استاندارد فلنج مورد استفاده در پروژه (DIN، BS، ISO و غیره)
• تعداد و قطر سوراخ‌های فلنج
• قطر دایره پیچ‌ها (Pitch Circle Diameter یا PCD)
اگر فلنج پلی اتیلن با فلنج فولادی یا چدنی ترکیب می‌شود، باید استاندارد سوراخ کاری هر دو کاملاً یکسان باشد تا پیچ و مهره به درستی بسته شده و آب‌بندی کامل ایجاد شود. - نوع اتصال پلی اتیلن به فلنج
در اتصالات پلی اتیلن فلنج دار معمولاً دو بخش اصلی وجود دارد: بخش پلی اتیلن که به لوله جوش می‌شود و رینگ فلنج (فولادی یا پلیمری) که با پیچ و مهره به فلنج مقابل متصل می‌گردد. هنگام خرید، به این موارد دقت کنید:
• نوع جوش لوله به قطعه پلی اتیلن فلنج دار (بات فیوژن یا الکتروفیوژن متناسب با پروژه)
• جنس رینگ فلنج (فولادی با پوشش ضد زنگ، چدنی، یا پلیمری)
• امکان چرخش رینگ فلنج برای تنظیم سوراخ‌ها هنگام نصب
انتخاب صحیح نوع جوش و رینگ فلنج، نصب را راحت‌تر کرده و از تنش‌های غیرضروری روی لوله و اتصال جلوگیری می‌کند. - گسکت، پیچ و مهره و آب بندی
آب بندی مناسب بین دو فلنج بدون انتخاب صحیح گسکت و پیچ و مهره‌ی مناسب ممکن نیست. هنگام خرید، این جزئیات را فراموش نکنید:
• نوع واشر یا گسکت (EPDM برای آب شرب، NBR برای برخی مواد نفتی و فاضلاب، یا گسکت‌های مخصوص برای سیالات خاص)
• سایز و طول پیچ و مهره‌ها متناسب با ضخامت دو فلنج و گسکت
• جنس پیچ و مهره‌ها (معمولاً فولاد گالوانیزه یا آلیاژهای مقاوم در برابر خوردگی)
هماهنگی این اقلام با فلنج و فشار کاری خط، احتمال نشتی، شل شدن پیچ‌ها و خرابی زودرس را به حداقل می‌رساند. - استاندارد تولید، کیفیت مواد و برند سازنده
اتصالات فلنج دار پلی اتیلن باید از مواد اولیه مرغوب (HDPE گرید مناسب فشار) و مطابق استانداردهای معتبر ملی و بین‌المللی تولید شده باشند. هنگام انتخاب برند، به موارد زیر توجه کنید:
• داشتن استانداردهای ملی مرتبط با لوله و اتصالات پلی اتیلن
• استفاده از گریدهای استاندارد پلی اتیلن (مانند PE80 یا PE100)
• سابقه مصرف در پروژه‌های مشابه و رضایت کارفرماها
• موجود بودن سایزها و فشارهای مختلف برای تکمیل سبد اتصالات پروژه
گاهی انتخاب برند ارزان با مواد اولیه ضعیف، در کوتاه مدت هزینه پروژه را بالا می‌برد چون احتمال نشتی، شکست و تعویض قطعات افزایش می‌یابد. - قیمت، خدمات فنی و مشاوره قبل از خرید
قیمت اتصالات پلی اتیلن فلنج دار بر اساس سایز، فشار کاری، نوع رینگ فلنج، برند تولیدکننده و اقلام جانبی مثل گسکت و پیچ و مهره تعیین می‌شود. هنگام مقایسه قیمت‌ها، فقط عدد نهایی را نگاه نکنید، بلکه موارد زیر را هم بررسی کنید:
• ارائه مشاوره فنی پیش از خرید و کمک در انتخاب سایز و کلاس مناسب
• امکان تأمین ست کامل اتصال شامل گسکت و پیچ و مهره
• سرعت تحویل و موجودی سایزهای خاص
• ارائه فاکتور رسمی و مدارک فنی مورد نیاز پروژه
در پروژه‌های جدی آبرسانی و فاضلاب، انتخاب تأمین‌کننده‌ای که هم قیمت رقابتی داشته باشد و هم از نظر فنی کنار شما باشد، اهمیت زیادی دارد.
اگر برای انتخاب سایز، کلاس فشاری، نوع فلنج و لوازم جانبی اتصالات پلی اتیلن فلنج دار نیاز به راهنمایی دارید، می‌توانید مشخصات پروژه خود (نوع سیال، فشار کاری، سایز لوله و نوع فلنج مقابل) را در اختیار کارشناس فروش قرار دهید تا مناسب‌ترین ترکیب اتصال، فلنج، واشر و پیچ و مهره برای شما پیشنهاد شود.
عوامل مؤثر بر قیمت و انتخاب اتصال فلنجدار
| عامل | تأثیر/توضیح |
|---|---|
| سایز و کلاس فشار | بزرگ‌تر و PN بالاتر ⇒ قیمت و تعداد بولت بیشتر |
| گرید مواد (PE100/PE80) | PE100 عملکرد بهتر در فشار/دما؛ معمولاً قیمت بالاتر |
| نوع رینگ پشتیبان | فلزی روکش‌دار/پلیمری؛ مقاومت در خوردگی و وزن |
| کیفیت گسکت و پیچ‌ومهره | آب‌بندی پایدار، نگهداری کمتر، دوام بیشتر |
| برند/استاندارد | گواهی تست و کنترل کیفیت ⇒ اطمینان و گارانتی |
سوالات متداول:
عمدتاً در خطوط انتقال آب و فاضلاب، سیستم‌های آبرسانی شهری و روستایی، و شبکه‌های کشاورزی کاربرد دارند.
مقاومت در برابر خوردگی، وزن سبک‌تر و نصب آسان‌تر؛ ضمن این‌که طول عمر بالاتری نیز دارند.
بسته به رده‌ی فشاری (PN) تولیدی، معمولاً توان تحمل فشارهای مختلف از ۶ تا ۲۵ بار را دارند.
بررسی نشان استاندارد، گواهی‌های تست فشار و کنترل کیفیت، و برندهای معتبر تولیدکننده بهترین راه اطمینان است.
فلنج پلی‌اتیلن با واشر و پیچ و مهره به فلنج همسان یا شیرآلات متصل می‌شود و باید به گشتاور مناسب سفت شود.
در بازه دمایی معمول محیط، پلی اتیلن مقاوم است؛ اما در شرایط دمای شدید، مشورت با تولیدکننده توصیه می‌شود.
