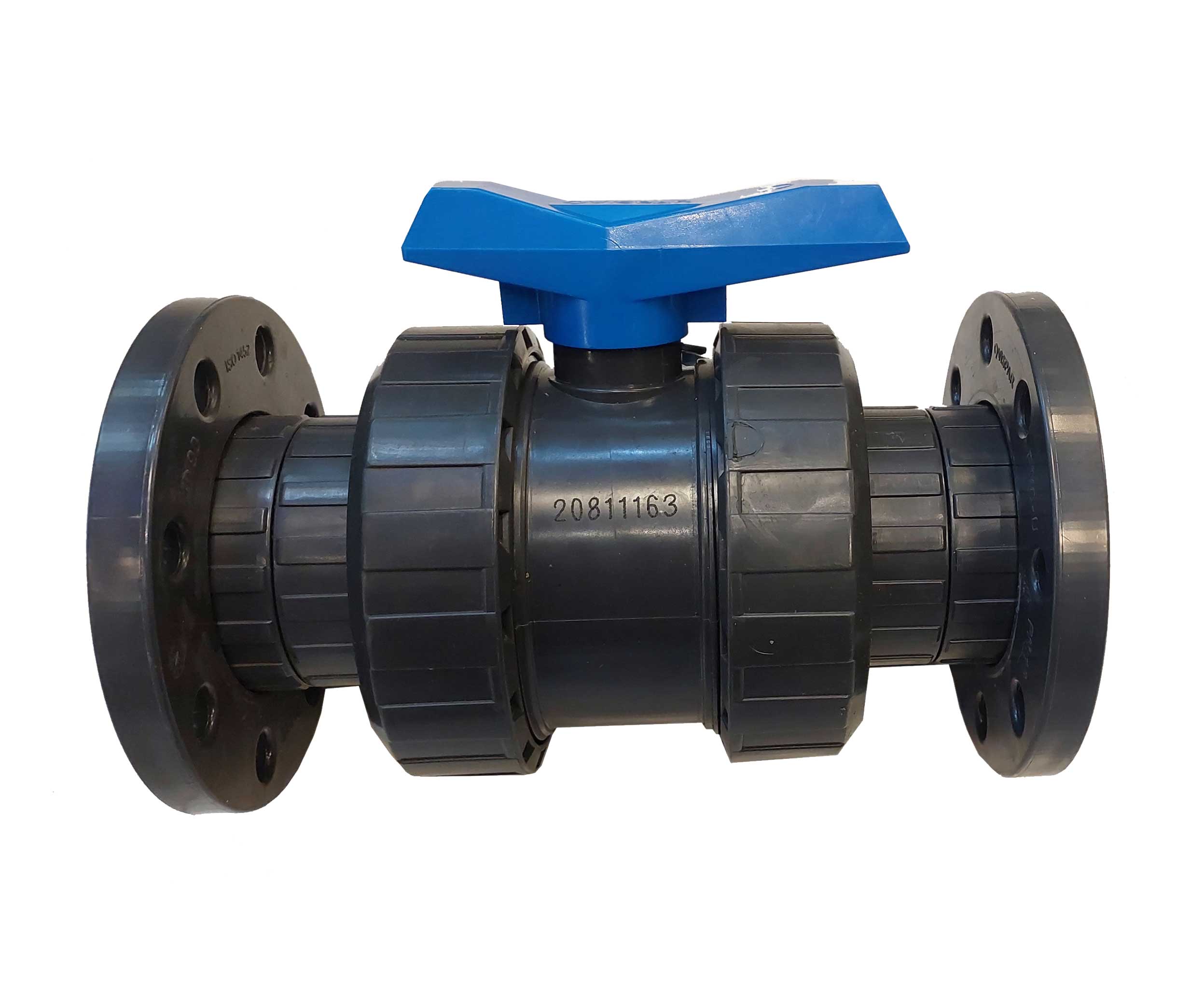

شیر توپی فلنجدار UPVC (Unplasticized Polyvinyl Chloride) یکی از محصولات پرکاربرد در خطوط انتقال سیالات مختلف است. بدنه این شیر از ماده UPVC ساخته شده که در برابر خوردگی، رسوب‌گیری و انواع مواد شیمیایی مقاومت بالایی دارد. از آنجا که طراحی اتصالی این محصول به صورت فلنجدار است، نصب و تعویض آن در سیستم‌های لوله‌کشی سریع و آسان خواهد بود.
شیر توپی فلنجدار UPVC در سایزبندی‌های متنوع (اغلب از DN15 تا DN200) تولید می‌شود و بسته به برند، ممکن است برای فشارهای کاری PN10 یا PN16 طراحی گردد. برخی مدل‌ها دارای دسته قفل‌شونده هستند تا از تغییر وضعیت ناخواسته جلوگیری شود و نشانگر موقعیت (Open/Close) روی بدنه یا دسته تعبیه شده است. در ساختار داخلی بعضی از این شیرها از سیت‌های PTFE یا EPDM استفاده می‌شود که اصطکاک را کاهش داده و طول عمر محصول را افزایش می‌دهد. همچنین طراحی بدنه در برخی نمونه‌ها به‌صورت یک‌تکه یا دو‌تکه است و برخی مدل‌های پیشرفته‌تر، قابلیت اتصال به عملگرهای پنوماتیک یا برقی را نیز دارا می‌باشند.
مزایا:
- مقاومت شیمیایی بالا: در برابر اسیدها، بازهای رقیق و اکثر مواد شیمیایی سبک مقاوم است.
- وزن سبک: امکان حمل‌ونقل راحت‌تر و کاهش هزینه‌های اجرایی و نصب را فراهم می‌کند.
- عدم خورندگی و زنگ‌زدگی: بر خلاف شیرهای فلزی، UPVC دچار زنگ‌زدگی نمی‌شود و طول عمر بیشتری دارد.
- عدم رسوب‌گیری: سطح داخلی صاف این شیر مانع از انباشت رسوبات و گرفتگی در طول زمان می‌شود.
- نصب و نگهداری ساده: ساختار فلنجدار فرآیند نصب و تعویض را تسهیل می‌کند و مکانیزم توپی هزینه‌های نگهداری را کاهش می‌دهد.
کاربردها:
- صنایع آب و فاضلاب: کنترل جریان آب شهری، تصفیه‌خانه‌ها و شبکه‌های توزیع.
- صنایع شیمیایی و پتروشیمی: جابه‌جایی و کنترل مواد شیمیایی سبک، اسیدهای رقیق و محلول‌های قلیایی.
- استخرها و تاسیسات آبی: مقاوم در برابر کلر و سایر مواد ضدعفونی‌کننده.
- صنایع غذایی و دارویی: در برخی خطوط انتقال سیالات حساس که مقاومت در برابر خوردگی و عدم آلوده‌سازی اهمیت دارد.
نکات نصب:
بررسی استاندارد فلنج‌ها: اطمینان حاصل کنید که استاندارد فلنج (ANSI، DIN، JIS و غیره) در شیر و خطوط لوله مطابقت دارند.
آماده‌سازی سطح فلنج‌ها: هرگونه آلودگی، گرد و غبار یا زنگ‌زدگی را پاک کنید.
وجود آسیب یا خراش عمیق روی فلنج می‌تواند منجر به نشتی شود؛ در صورت نیاز، قطعات فرسوده را تعویض کنید.
استفاده از گسکت مناسب: گسکت‌ها و اورینگ‌های متناسب با جنس شیر و نوع سیال (از لحاظ مقاومت شیمیایی) را انتخاب کنید.
هنگام نصب، از هم‌مرکز بودن گسکت روی فلنج اطمینان حاصل نمایید.
وضعیت شیر پیش از نصب: بهتر است توپی شیر در وضعیت نیمه‌باز قرار داشته باشد تا به نشیمنگاه یا توپی فشار مضاعفی وارد نشود.
بستن پیچ و مهره‌ها: پیچ‌ها را به صورت ضربدری و مرحله‌ای (Cross Tightening) با گشتاور پیشنهادی محکم کنید.
از روان‌کننده مناسب روی رزوه‌های پیچ و مهره استفاده نمایید تا در باز کردن‌های بعدی مشکلی پیش نیاید.
کنترل نشتی: ابتدا فشار و جریان را به صورت کم وارد کرده و از عدم نشتی در محل اتصالات اطمینان حاصل کنید.
در صورت مشاهده نشتی، مجددا سفتی پیچ‌ها را بررسی یا گسکت را تعویض کنید.
رعایت محدوده فشار و دما: به تحمل فشار کاری (PN) و دمای مجاز (معمولا تا 60 درجه سانتی‌گراد) توجه کنید.
برای جلوگیری از ضربه قوچ، در صورت نیاز از وسایل ضربه‌گیر یا تنظیم‌کننده جریان استفاده نمایید.
بازدید و نگهداری دوره‌ای: در بازه‌های زمانی منظم، باز و بسته شدن روان شیر را بررسی کنید و از سلامت سیت‌ها (Seat) و اورینگ‌ها مطمئن شوید.
سطوح خارجی شیر را تمیز نگه دارید تا تجمع رسوب و آلودگی مانع عملکرد شیر نشود.
ایمنی کاربر: هنگام نصب یا نگهداری، خطوط لوله را از فشار تخلیه کنید و از تجهیزات حفاظتی فردی مثل دستکش و عینک ایمنی استفاده نمایید.
راهنمای خرید:
اگر قصد خرید شیر توپی فلنجدار UPVC را دارید، قبل از انتخاب بهتر است چند نکته مهم را در نظر بگیرید تا محصولی مناسب با نیازتان تهیه کنید:
1. سایز لوله‌کشی: حتما سایز دقیق لوله‌هایی که شیر قرار است روی آن‌ها نصب شود را بررسی کنید. این نوع شیرها در سایزهای مختلف از ۱ تا ۱۲ اینچ و حتی بیشتر تولید می‌شوند.
2. فشار کاری سیستم: بررسی کنید که فشار سیال شما با فشار قابل تحمل شیر (معمولا تا 10 بار) مطابقت داشته باشد تا از نشتی یا آسیب جلوگیری شود.
3. نوع سیال عبوری: UPVC در برابر بیشتر مواد شیمیایی و اسیدی سبک مقاوم است، اما برای مواد خاص یا خورنده قوی، مشورت با کارشناسان فنی توصیه می‌شود.
4. شرایط دمایی محیط: این شیرها مناسب استفاده در دماهای بین ۰ تا ۶۰ درجه سانتی‌گراد هستند. اگر در محیط‌هایی با دمای بالا یا تماس با بخار استفاده می‌کنید، بهتر است از جنس‌های مقاوم‌تر مانند CPVC یا فلزی استفاده شود.
5. نوع اتصال: اتصال فلنجدار برای سیستم‌هایی با نیاز به دوام بیشتر، تعمیر و نگهداری آسان‌تر و استفاده صنعتی گزینه‌ای ایده‌آل است.
6. برند و کیفیت ساخت: همیشه از برندهای معتبر و با گارانتی استفاده کنید. کیفیت شیر تاثیر مستقیم در طول عمر و عملکرد سیستم دارد.
برندهای معتبر ایرانی در زمینه شیرآلات UPVC:
یزد پلیمر
نیک بسپار یزد
سپاهان پلیمر
سوپر پایپ
سینا پلاستیک
این برندها محصولات متنوعی در حوزه لوله و اتصالات پلیمری دارند و بسیاری از آن‌ها شیرهای توپی فلنجدار UPVC را با کیفیت بالا و استانداردهای بین‌المللی عرضه می‌کنند.
سوالات متداول:
1. شیر توپی فلنجدار UPVC برای چه نوع سیالاتی مناسب است؟
این نوع شیر برای انتقال آب، فاضلاب، مواد شیمیایی غیرخورنده، و سیالاتی با دمای پایین بسیار مناسب است. در صنایع کشاورزی، تصفیه‌خانه‌ها و خطوط انتقال سیالات سبک کاربرد زیادی دارد.
2. حداکثر دمای قابل تحمل این شیر چقدر است؟
شیر توپی فلنجدار UPVC معمولا تا دمای 60 درجه سانتی‌گراد را به خوبی تحمل می‌کند. استفاده در دماهای بالاتر توصیه نمی‌شود، چون ممکن است باعث تغییر شکل یا کاهش عملکرد آن شود.
3. آیا این شیر در برابر مواد شیمیایی مقاوم است؟
بله، UPVC به‌طور طبیعی در برابر بسیاری از مواد شیمیایی، اسیدهای ضعیف و قلیاها مقاوم است. با این حال، بهتر است قبل از استفاده با ماده شیمیایی خاص، مقاومت شیمیایی آن بررسی شود.
4. این نوع شیر در چه سایزهایی موجود است؟
شیرهای توپی فلنجدار UPVC معمولا در سایزهای ۱ اینچ تا ۱۲ اینچ تولید می‌شوند. در صورت نیاز به سایز خاص، امکان سفارش از برندهای معتبر وجود دارد.
5. چه تفاوتی بین شیر توپی فلنجدار و نوع رزوه‌ای وجود دارد؟
شیر فلنجدار برای سیستم‌های لوله‌کشی با فشار بالاتر و اتصالات صنعتی مناسب‌تر است و نصب آن محکم‌تر و بادوام‌تر است. در مقابل، شیرهای رزوه‌ای بیشتر در سیستم‌های کوچک و خانگی استفاده می‌شوند.
