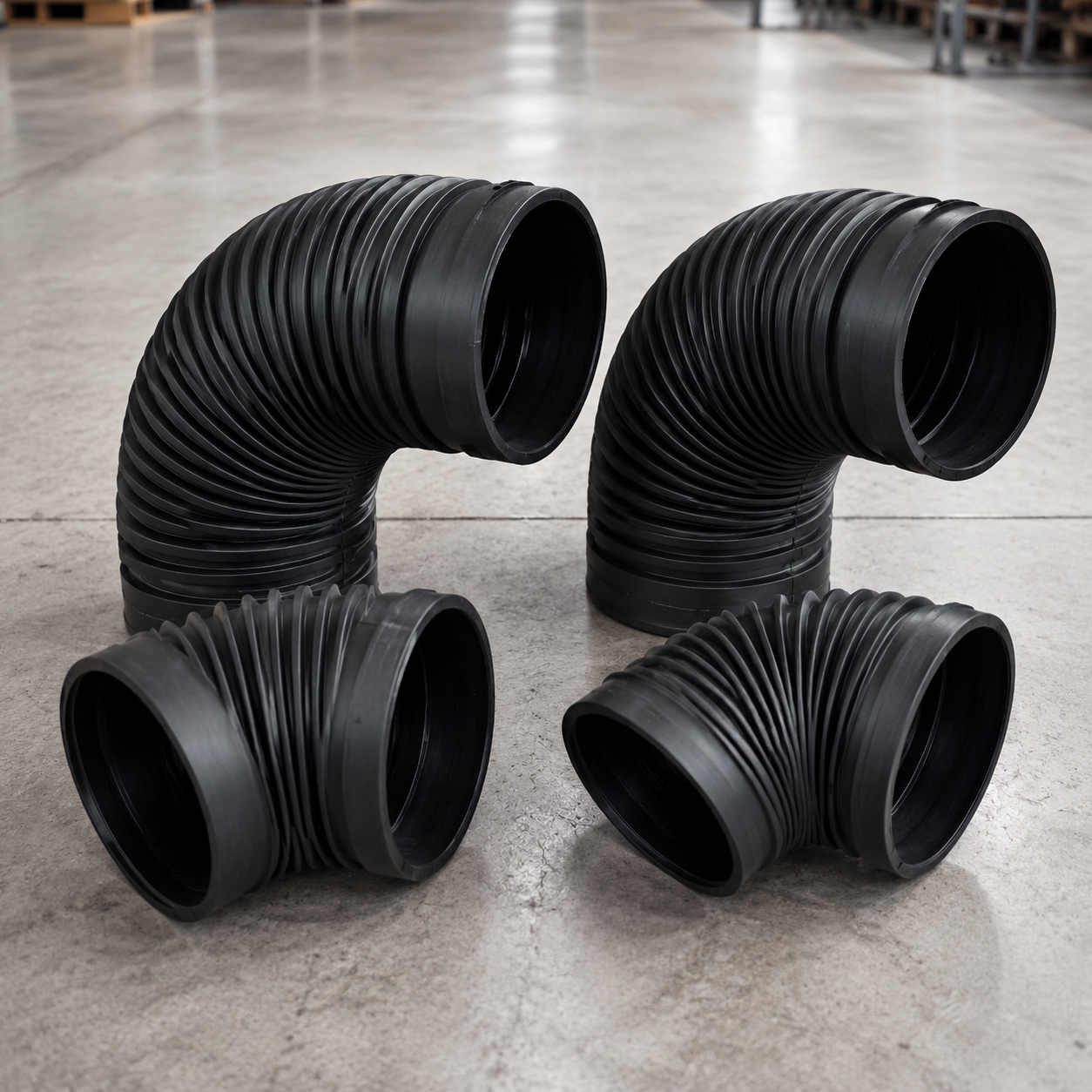

زانو کاروگیت (اتصالات تغییر مسیر)

زانو کاروگیت برای تغییر مسیر لوله پلی‌اتیلن دوجداره در شبکه‌های فاضلاب ثقلی، زهکشی و آب‌های سطحی استفاده می‌شود. این فیتینگ وقتی کاربردی است که بدون ساخت منهول اضافی، نیاز به تغییر جهت مشخص در مسیر داشته باشید. زانوها معمولاً به صورت واشردار (کوپلر+واشر) یا ساکتی عرضه می‌شوند و باید از نظر سایز، پروفیل لوله و نوع آب‌بندی با سیستم پروژه همخوان باشند.

 کاربردهای زانو کاروگیت (اتصالات تغییر مسیر)

– تغییر مسیر خط فاضلاب ثقلی برای هماهنگی با معبر، ملک یا تاسیسات موجود.
– اصلاح جهت در زهکشی و جمع‌آوری آب زیرسطحی در مسیرهای محدود.
– تغییر مسیر خطوط آب سطحی و رواناب در محوطه‌ها و پروژه‌های شهری.
– اتصال زاویه‌دار به ورودی/خروجی منهول وقتی محور لوله‌ها هم‌راستا نیست.
– عبور از کنار موانع (فونداسیون، دیوار، کانال) با تغییر مسیر کنترل‌شده.
– اصلاحات اجرایی کارگاهی در حد تغییر جهت طبق تایید دستگاه نظارت.

 انواع و مدل‌ها

– زانو 45 و 90 درجه: رایج‌ترین مدل‌ها در بازار ایران برای فاضلاب و زهکشی.
– زانو 22.5 یا 30 درجه: برای تغییر مسیرهای ملایم‌تر (بسته به موجودی سازنده).
– زانو شعاع بلند/کوتاه: در برخی برندها ارائه می‌شود و انتخاب آن به فضا و نیاز هیدرولیکی بستگی دارد.
– زانو واشردار یا ساکتی: روش اتصال بسته به سیستم تولیدکننده متفاوت است.
نکته: تطابق پروفیل و ابعاد واقعی بین برندها همیشه قطعی نیست؛ قبل از خرید بررسی شود.

مشخصات فنی و معیارهای مهم در خرید

– زاویه و شعاع زانو: برای مسیرهای فاضلابی، تغییر مسیر ملایم‌تر معمولاً ریسک گرفتگی را کمتر می‌کند (طبق طراحی پروژه).
– سایز و قطر واقعی: برای نصب روان و آب‌بندی، قطر بیرونی واقعی و تلرانس‌ها مهم‌اند.
– سازگاری با پروفیل لوله: مهم‌ترین عامل برای جاخوری درست و جلوگیری از لق شدن اتصال.
– روش اتصال و آب‌بندی: واشر (اغلب EPDM یا مشابه) و طراحی نشیمن آن باید با لوله هماهنگ باشد.
– کیفیت ساخت: تاب‌برداشتگی، بیضی شدن یا نقص سطحی می‌تواند نصب را سخت کند.
– شرایط مدفون و بکفیل: زانو در نقطه تغییر مسیر به مهاربندی و تراکم بهتر اطراف نیاز دارد.
– شرایط انبارش: از آلودگی، ضربه و تابش طولانی‌مدت آفتاب دور نگه دارید.

روش نصب و نکات اجرایی

1. زاویه و جهت چرخش زانو را با نقشه و شیب خط چک کنید.
2. بستر زیر زانو را تراز و یکنواخت آماده کنید.
3. سر لوله و داخل اتصال را کاملاً تمیز کنید.
4. واشر را درست جا بزنید و از سالم بودن آن مطمئن شوید.
5. روانکار سازگار استفاده کنید تا واشر آسیب نبیند.
6. لوله‌ها را هم‌محور کنید و از فشار کج هنگام جا زدن پرهیز کنید.
7. اتصال را تا عمق مشخص نصب کنید (علامت‌گذاری روی لوله کمک می‌کند).
8. بعد از نصب، شیب و تراز را کنترل کنید.
9. بکفیل را لایه‌ای انجام دهید و اطراف زانو را خوب متراکم کنید.

مزایا و محدودیت‌ها

مزایا

– تغییر مسیر سریع و قابل پیش‌بینی با زاویه مشخص
– مناسب برای فاضلاب ثقلی، زهکشی و آب سطحی (غیرفشاری)
– تنوع زاویه و مدل در بازار پروژه‌های زیرساختی
– امکان اجرای تمیزتر مسیر در برخورد با موانع

محدودیت‌ها

– حساسیت بیشتر به بکفیل و تراکم در نقطه تغییر مسیر
– وابستگی به تطابق پروفیل/تلرانس (همه برندها الزاماً جایگزین هم نیستند)
– نصب غیرهم‌محور می‌تواند آب‌بندی را ضعیف کند
– در برخی مسیرها، راهکار منهول یا تغییر هندسه خط ممکن است بهتر باشد

راهنمای انتخاب سریع

اگر یک تغییر مسیر مشخص مثل 45 یا 90 درجه دارید و فضای کافی برای نصب و بکفیل مناسب فراهم است، زانو کاروگیت انتخاب رایج است. اگر تغییر مسیر نرم‌تر می‌خواهید، از زانوهای زاویه کمتر یا شعاع بلند استفاده کنید. اگر تغییر مسیر پیچیده است یا لازم است چند شاخه به هم برسند، معمولاً منهول، وای/سه‌راهی یا ترکیب چند قطعه نتیجه بهتری می‌دهد.

سوالات پرتکرار:

– زانو 45 درجه کاروگیت بهتر است یا 90 درجه؟
به مسیر و فضا بستگی دارد؛ 45 درجه تغییر مسیر ملایم‌تری می‌دهد، اما انتخاب نهایی باید مطابق نقشه پروژه باشد.

– زانو کاروگیت برای SN8 قابل استفاده است؟
در بسیاری از پروژه‌ها بله، اما باید با سیستم لوله و مشخصات سازنده همخوان باشد.

– زانو شعاع بلند چه کاربردی دارد؟
برای تغییر مسیر نرم‌تر و معمولاً عبور بهتر جریان، به‌خصوص در خطوط فاضلابی.

– آیا زانو یک برند روی لوله برند دیگر نصب می‌شود؟
قطعی نیست؛ تطابق پروفیل و قطر واقعی باید بررسی شود.

– روش اتصال رایج زانو کاروگیت چیست؟
اغلب به صورت واشردار (کوپلر+واشر) یا ساکتی، بسته به برند و سیستم.

– برای جلوگیری از مشکل آب‌بندی در زانو چه نکته‌ای مهم است؟
تمیزکاری، جای‌گیری درست واشر، هم‌محوری و بکفیل/تراکم مناسب اطراف زانو.
