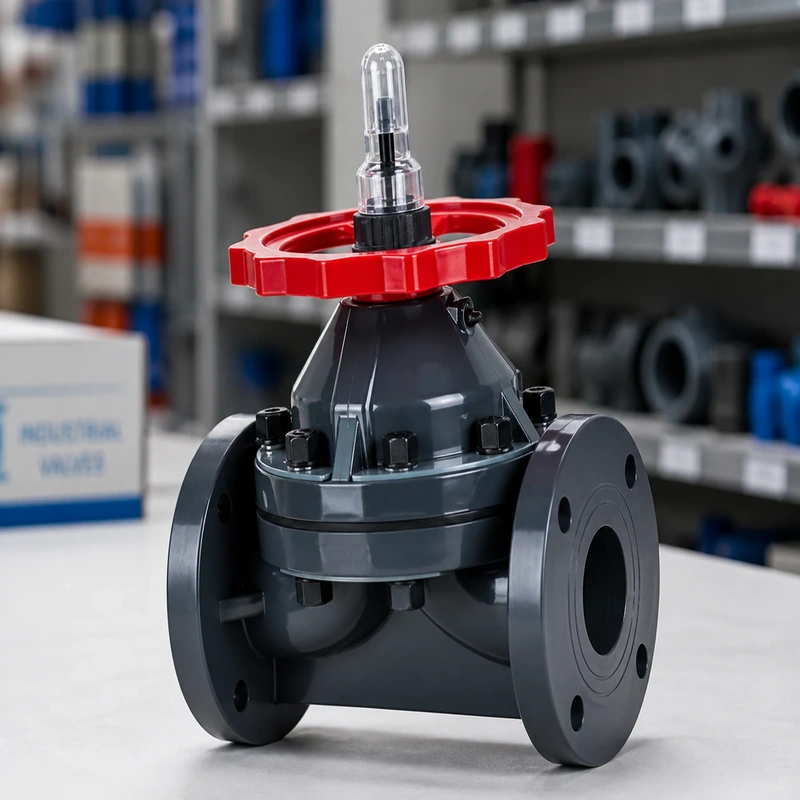

شیر دیافراگمی UPVC برای کنترل، قطع و وصل یا تنظیم جریان در مسیرهایی استفاده میشود که سازگاری با UPVC، مقاومت در برابر خوردگی و آببندی مطمئن اهمیت دارد. در این شیر، دیافراگم نقش اصلی را در کنترل عبور سیال دارد و همین ساختار باعث میشود مسیر جریان نسبت به بعضی شیرهای دیگر تماس کمتری با قطعات فلزی داشته باشد. به همین دلیل در تصفیهخانهها، خطوط آب فرایندی، استخر، سیستمهای فیلتراسیون و بعضی مسیرهای شیمیایی سازگار با UPVC کاربرد زیادی دارد.
در خرید شیر دیافراگمی UPVC باید نوع سیال، دمای کاری، فشار خط، سایز اتصال و هدف استفاده مشخص شود. این شیر برای هر سیال شیمیایی مناسب نیست و سازگاری متریال بدنه و دیافراگم باید بررسی شود. همچنین اگر شیر برای تنظیم جریان استفاده میشود، شرایط کاری آن با حالتی که فقط برای قطع و وصل به کار میرود فرق دارد.
ویژگیهای عملکردی
این شیر به دلیل استفاده از متریال UPVC در بدنه، در برابر ضربات فیزیکی و فشارهای مکانیکی مقاومت بسیار بالایی دارد. یکی از مزایای بارز طراحی آن، عدم نیاز به آببندی دورهای است؛ چرا که دیافراگم داخلی وظیفه آببندی کامل را به عهده دارد. عملکرد این شیر در دو نوع دستی و اتوماتیک است. در نسخه اتوماتیک، طراحی بدنه به شکلی است که نصب هرگونه عملگر (Actuator) بر روی آن امکانپذیر بوده و میتوان جریان را به صورت هوشمند کنترل کرد.
کاربردهای رایج
شیر دیافراگمی در مسیرهایی انتخاب میشود که کنترل نسبتا دقیقتر جریان، آببندی قابل اعتماد و مقاومت در برابر خوردگی مورد توجه است. در خطوطی که ذرات معلق، مواد شیمیایی سازگار یا آب با کیفیت خاص عبور میکند، ساختار دیافراگمی میتواند انتخاب مناسبی باشد؛ البته انتخاب نهایی باید با شرایط واقعی پروژه هماهنگ شود.
- کنترل جریان در خطوط تصفیه، استخر، فیلتراسیون و آب فرایندی
- استفاده در مسیرهای سازگار با بدنه UPVC و دیافراگم شیر
- مناسب برای پروژههایی که آببندی و مقاومت خوردگی اهمیت دارد
نکات انتخاب و نصب
پیش از سفارش، باید سایز شیر با دبی و قطر خط هماهنگ شود. انتخاب سایز کوچکتر از نیاز باعث افت فشار و فشار اضافی روی پمپ میشود و انتخاب سایز بزرگتر ممکن است کنترل جریان را سختتر و هزینه را بیشتر کند. نوع اتصال نیز مهم است؛ شیر ممکن است چسبی، فلنجی یا با تبدیلهای مناسب در مسیر نصب شود.
در زمان نصب، وزن شیر و فشار ناشی از باز و بسته شدن نباید مستقیما به لوله یا اتصال چسبی منتقل شود. اگر شیر در مسیر روکار یا کنار پمپ نصب میشود، ساپورت مناسب و دسترسی برای تعمیر یا تعویض دیافراگم باید در نظر گرفته شود. همچنین باز و بسته کردن شیر باید با نیروی کنترلشده انجام شود و نباید از ابزار نامتناسب برای فشار آوردن به دسته یا فلکه استفاده کرد.
یکی از نکات مهم در بهرهبرداری این شیر، بررسی دورهای وضعیت دیافراگم است. دیافراگم قطعهای مصرفی نیست که هر روز تعویض شود، اما در تماس با سیال، فشار و دفعات باز و بسته شدن قرار دارد. اگر شیر در خطی حساس نصب میشود، بهتر است امکان دسترسی برای سرویس و تامین قطعه جایگزین از ابتدا در نظر گرفته شود.
استعلام از نگین پلیمر
برای خرید شیر دیافراگمی UPVC، نوع سیال، فشار کاری، سایز خط، نوع اتصال و محل نصب را اعلام کنید. نگین پلیمر میتواند در کنار شیر، لوله، فلنج، واشر، پیچ و مهره و اتصالات UPVC هماهنگ با پروژه را پیشنهاد دهد تا انتخاب نهایی از نظر فنی قابل اتکا باشد.
مزایا
- نشتی تقریباً صفر و آببندی ۱۰۰ درصد بدون نیاز به قطعات مصرفی مکرر.
- مقاومت شیمیایی خیرهکننده در برابر اسیدها، بازها و محلولهای نمکی.
- قابلیت تعمیر و نگهداری آسان (تعویض دیافراگم بدون جدا کردن کل شیر از خط).
- سازگاری کامل با سایر اتصالات یو پی وی سی موجود در سیستم لولهکشی.
- بدنه مستحکم با طول عمر بالا در محیطهای مرطوب و خورنده.
پرسشهای متداول
۱. آیا این شیر برای کنترل دقیق جریان (Throttling) مناسب است؟
بله، شیرهای دیافراگمی به دلیل حرکت خطی و تدریجی دیافراگم، یکی از بهترین گزینهها برای تنظیم میزان دبی سیال هستند.
۲. تفاوت عملکرد دستی و اتوماتیک در این شیر چیست؟
در مدل دستی از یک فلکه برای باز و بسته کردن استفاده میشود، اما در مدل اتوماتیک، یک عملگر (اکچویتور) برقی یا بادی روی شیر نصب میشود تا کنترل جریان از راه دور انجام شود.
۳. آیا دیافراگم این شیر قابل تعویض است؟
بله، یکی از مزایای این شیرها این است که در صورت آسیب دیدن دیافراگم، میتوان تنها با باز کردن پیچهای رویی، دیافراگم را تعویض کرد و نیازی به بریدن لوله یا تعویض کل شیر نیست.
۴. تحمل فشار این شیر چقدر است؟
این شیرها معمولاً بر اساس استانداردهای فشار متریال UPVC طراحی میشوند و در دمای ۲۰ درجه سانتیگراد تا فشار ۱۶ بار (در سایزهای پایین) را به راحتی تحمل میکنند.
