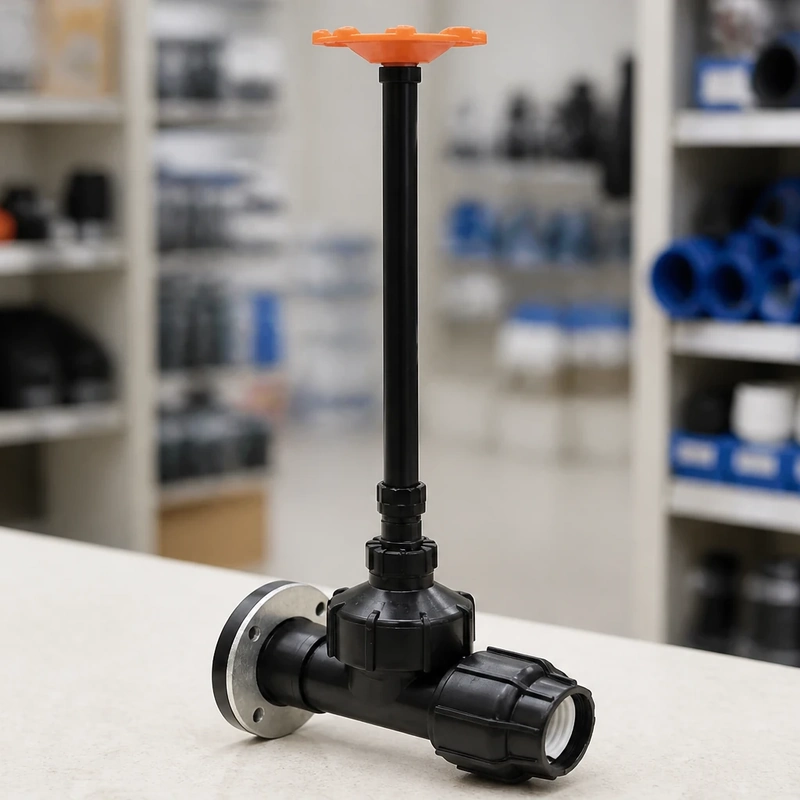

شیر کشویی یکسر رابط یکسر فلنج دسته بلند، نوعی شیر فلکه پلیمری است که با داشتن محور و دسته بلند، امکان باز و بست آسان را در خطوط مدفون، داخل منهولها یا حوضچههای عمیق فراهم میکند. این قطعه در یک سمت به اتصال رابط برای نصب مستقیم به لوله پلیاتیلن مجهز است و در سمت دیگر از فلنج استاندارد برای اتصال پیچ و مهرهای به پمپها، شیرآلات صنعتی یا سایر تجهیزات فلنجدار بهره میبرد.
چرا به آن شیر کشویی میگویند؟
نامگذاری کشویی به مکانیزم داخلی این شیر مربوط است. در این ساختار، یک قطعه مسدودکننده با حرکت خطی و عمودی در مسیر سیال جابهجا میشود. با چرخاندن دسته، زبانه به سمت بالا حرکت کرده و مجرای عبور آب کاملاً باز میشود؛ با چرخش در جهت عکس، زبانه پایین آمده و با نشستن روی نشیمنگاه داخلی، مسیر را به صورت کامل مسدود میکند. این سازوکار برای قطع و وصل کامل مسیر طراحی شده و برای تنظیم تدریجی جریان آب مناسب نیست.
مزیت مدل دسته بلند نسبت به دسته کوتاه
در پروژههای آبرسانی و کشاورزی، بسیاری از لولهها در عمق خاک یا داخل حوضچهها قرار دارند. مدل دسته کوتاه برای دسترسیهای سطحی و روی خط مناسب است، اما مدل دسته بلند این امکان را به کاربر میدهد که بدون نیاز به ورود به داخل گودال یا منهول عمیق، شیر را از سطح زمین یا بالاترین نقطه به راحتی کنترل کند.
کاربردها
- اتصال خط لوله پلیاتیلن به خروجی پمپهای کشاورزی در عمق چاهک و منهول
- نصب در حوضچههای فیلتراسیون و ایستگاههای کنترل مرکزی عمیق
- تغییر سیستم لولهکشی از حالت رابطی به فلنجی در خطوط آبرسانی مدفون
- مدیریت جریان در شبکههای آبیاری تحت فشار و خطوط انتقال آب کشاورزی
مزایا
- دسترسی آسان به اهرم قطع و وصل در خطوط عمقی و منهولها
- حذف اتصالات واسط و اتصال مستقیم لوله به سیستمهای فلنجدار
- نصب سریع سمت رابط بدون نیاز به تجهیزات جوشکاری
- مقاومت بالا در برابر پوسیدگی، خوردگی خاکی و رسوبگیری
- افت فشار ناچیز در حالت باز بودن کامل مجرای آب
پرسشهای متداول
۱. تفاوت اصلی مدل دسته بلند با دسته کوتاه چیست؟
تنها تفاوت در طول محور و دسته شیر است؛ مدل دسته بلند دسترسی به فلکه را در منهولها یا مسیرهای زیرزمینی بدون خم شدن و ورود به چاهک بسیار آسانتر میکند.
۲. آیا این شیر برای کنترل و تنظیم دبی آب کاربرد دارد؟
خیر، مکانیزم کشویی صرفاً جهت قطع یا وصل کامل جریان ساخته شده و استفاده از آن در وضعیت نیمهباز سبب سایش قطعات داخلی میشود.
۳. آببندی سمت رابط به چه روشی انجام میشود؟
لوله پلیاتیلن در داخل محفظه رابط قرار گرفته و با محکم شدن مهره، بوشن و رینگ داخلی روی لوله قفل شده و آببندی مطمئنی بدون نیاز به چسب یا حرارت ایجاد میشود.
۴. سمت فلنجی این شیر چگونه نصب میشود؟
با استفاده از گسکت یا واشر لاستیکی مناسب و بستن پیچ و مهرههای استاندارد به صفحه فلنج مقابل متصل و آببندی میگردد.
