شیر کشویی که با نام گیت ولو نیز شناخته میشود، یکی از شیرآلات پرکاربرد برای قطع و وصل کامل جریان در سیستمهای لولهکشی است. این شیر با حرکت یک قطعه مسدودکننده در داخل بدنه، مسیر عبور سیال را باز یا بسته میکند.
شیر کشویی زمانی انتخاب مناسبی است که هدف، ایزوله کردن یک بخش از خط، انجام تعمیرات یا قطع کامل آب باشد. در حالت کاملاً باز، مسیر عبور جریان در بسیاری از مدلها بازتر از شیرهای کنترلی است و افت فشار کمتری ایجاد میشود.
این شیر برای تنظیم دبی، کم و زیاد کردن دائمی جریان یا کنترل فشار طراحی نشده است. قرار دادن شیر کشویی در وضعیت نیمهباز میتواند به قطعات داخلی آسیب بزند و عملکرد آببندی آن را در بلندمدت کاهش دهد.
کاربرد شیر کشویی
شیرهای کشویی در خطوطی استفاده میشوند که نیاز به قطع و وصل دورهای یا ایزوله کردن بخشی از سیستم وجود دارد. مهمترین کاربردهای آن عبارتاند از:
- خطوط آبیاری قطرهای و بارانی
- خطوط انتقال و توزیع آب
- ورودی و خروجی مخازن آب
- استخرها و سیستمهای تصفیه آب
- ایستگاههای پمپاژ و فیلترهای آبیاری
- موتورخانهها و تأسیسات ساختمانی، با توجه به سازگاری شیر با شرایط خط
- حوضچهها، منهولها و نقاطی که دسترسی به شیر از سطح زمین انجام میشود
در پروژههای کشاورزی، مدلهای پلیمری به دلیل مقاومت مناسب در برابر رطوبت، خوردگی و شرایط محیطی، کاربرد زیادی دارند. مدلهای دسته بلند نیز برای نصب در حوضچه یا محلهایی که بدنه شیر پایینتر از سطح دسترسی قرار میگیرد، انتخاب کاربردیتری هستند.
نحوه عملکرد شیر کشویی
در شیر کشویی، با چرخاندن فلکه یا دسته، مکانیزم داخلی حرکت میکند و مسیر عبور آب را باز یا مسدود میسازد. این عملکرد باید بهصورت کامل انجام شود؛ یعنی شیر یا کاملاً باز باشد یا کاملاً بسته.
باز و بسته کردن شیر باید با فشار و سرعت کنترلشده انجام شود تا از ایجاد ضربه فشار در خط جلوگیری شود. همچنین در خطوطی که رسوب یا ذرات معلق وجود دارد، بازدید و سرویس دورهای میتواند از گیر کردن مکانیزم جلوگیری کند.

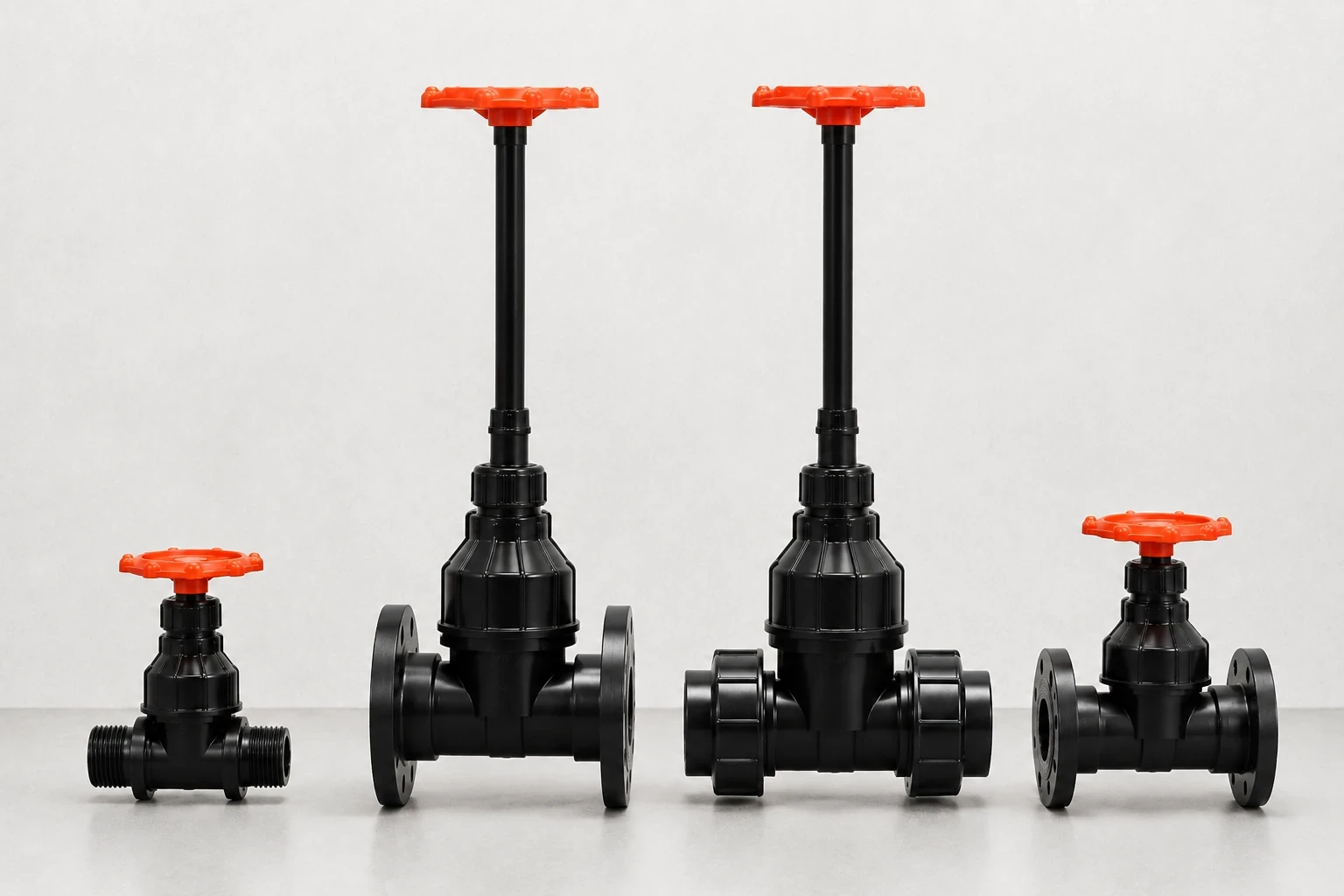

انواع شیر کشویی
شیرهای کشویی بر اساس جنس بدنه، نوع اتصال، نوع دسته و روش بهرهبرداری در مدلهای مختلف تولید میشوند. برای انتخاب درست، باید مدل شیر با ساختار لولهکشی و محل نصب هماهنگ باشد.
شیر کشویی دسته بلند
شیر کشویی دسته بلند برای محلهایی مناسب است که دسترسی مستقیم به بدنه یا فلکه شیر وجود ندارد؛ مانند حوضچه، باکس شیرآلات یا نقاطی که شیر با فاصله از سطح زمین نصب شده است.
دسته بلند امکان باز و بسته کردن شیر از ارتفاع بالاتر را فراهم میکند و نیاز به دسترسی مستقیم به بدنه شیر را کاهش میدهد.
شیر کشویی دسته کوتاه
شیر کشویی دسته کوتاه برای خطوطی مناسب است که شیر در دسترس مستقیم نصب میشود. این مدل معمولاً در فضاهایی کاربرد دارد که محدودیت عمق وجود ندارد و اپراتور میتواند بهراحتی فلکه یا دسته شیر را در محل نصب باز و بسته کند.
شیر کشویی دو سر مهره ماسوره
در این مدل، شیر از دو طرف به اتصال مهره ماسوره مجهز است. مهمترین مزیت آن، ایجاد اتصال بازشونده در خط لوله است. در زمان سرویس یا تعویض، میتوان با باز کردن مهره ماسورهها، بدنه شیر را بدون برش لوله از مسیر خارج کرد.
نوع لوله قابل اتصال به این مدل به نوع رزوه، سرجوش یا اتصال واسط دو طرف مهره ماسوره بستگی دارد؛ بنابراین نباید آن را بدون بررسی نوع اتصال، صرفاً مخصوص لوله پلیاتیلن دانست.
[مشاهده شیر کشویی دسته بلند دو سر مهره ماسوره]
شیر کشویی دو سر دنده داخل
شیر کشویی دو سر دنده داخل در هر دو سمت خود رزوه مادگی دارد و به اتصال یا لوله دارای رزوه بیرونی همسایز متصل میشود. این مدل برای خطوط رزوهای و پروژههایی مناسب است که استفاده از جوشکاری یا اتصال فلنجی مدنظر نیست.
آببندی اتصال در این مدل معمولاً با نوار تفلون، نخ آببندی یا خمیر آببندی مناسب رزوه انجام میشود.
[مشاهده شیر کشویی دو سر دنده داخل]
شیر کشویی دو سر رابط
مدل دو سر رابط، در محصولاتی که دارای رابط فشاری هستند، برای اتصال مستقیم به لوله با قطر خارجی مشخص استفاده میشود. نوع لوله قابل اتصال، به طراحی رابط و مشخصات همان محصول وابسته است.
این مدل میتواند برای اجرای سریع خطوط مناسب باشد، اما نوع اتصال و سایز لوله باید پیش از خرید دقیق بررسی شود.
شیر کشویی دو سر فلنج
شیر کشویی دو سر فلنج با فلنج، واشر، پیچ و مهره به خط لوله متصل میشود. این مدل معمولاً برای خطوطی انتخاب میشود که اتصال فلنجی در آنها وجود دارد یا باز و بست تجهیزات به این شیوه انجام میشود.
در مقایسه با مدلهای رزوهای یا مهره ماسورهای، نصب شیر فلنجی به فضای اجرایی و قطعات جانبی بیشتری نیاز دارد.
[مشاهده شیر کشویی دو سر فلنج دسته کوتاه]
[مشاهده شیر کشویی دو سر فلنج دسته بلند]
تفاوت شیر کشویی با شیرهای دیگر
شیر کشویی برای قطع و وصل کامل جریان طراحی شده است. این ویژگی، آن را از شیرهایی که وظیفه تنظیم جریان دارند متمایز میکند.
برای مثال، اگر هدف کنترل پیوسته دبی یا کاهش جریان باشد، شیر کشویی گزینه مناسبی نیست. اما اگر نیاز دارید بخشی از خط را در زمان تعمیرات، سرویس فیلتر، شستوشوی سیستم یا تعویض تجهیزات از مدار خارج کنید، شیر کشویی انتخاب مناسبی خواهد بود.
تفاوت مدلهای مختلف شیر کشویی نیز معمولاً به موارد زیر برمیگردد:
- نوع اتصال به خط لوله
- امکان باز کردن و سرویس شیر
- محل نصب و میزان دسترسی به دسته
- سایز خط و فضای اجرایی
- نوع سیال و شرایط کاری پروژه
نکات مهم پیش از خرید شیر کشویی
پیش از انتخاب شیر کشویی، این موارد را بررسی کنید:
نوع سیال
جنس بدنه و آببند شیر باید با سیال داخل خط سازگار باشد. برای آب، آبیاری و بسیاری از کاربردهای متداول، شیرهای پلیمری میتوانند گزینه مناسبی باشند؛ اما برای سیالات خورنده، دمای بالا، گاز یا شرایط صنعتی خاص، انتخاب باید بر اساس مشخصات فنی سازنده انجام شود.
فشار کاری خط
فشار کاری شیر باید با فشار واقعی سیستم هماهنگ باشد. رده فشاری را فقط بر اساس اطلاعات درجشده روی محصول یا کاتالوگ سازنده انتخاب کنید؛ فشار کاری یک مدل را نمیتوان به تمام شیرهای کشویی تعمیم داد.
نوع اتصال و سایز
سایز شیر باید با سایز خط لوله هماهنگ باشد. همچنین لازم است نوع اتصال موجود در خط، مانند دندهای، مهره ماسورهای، رابطی یا فلنجی، پیش از خرید بررسی شود.
محل نصب و دسترسی
اگر شیر در حوضچه، باکس یا نقطهای با دسترسی محدود نصب میشود، مدل دسته بلند انتخاب مناسبتری است. برای محلهای در دسترس، مدل دسته کوتاه میتواند کافی باشد.
نیاز به سرویس و تعویض
اگر احتمال باز کردن یا تعویض شیر در آینده زیاد است، استفاده از مدل دو سر مهره ماسوره یا پیشبینی اتصال بازشونده در دو طرف شیر، تعمیرات بعدی را سادهتر میکند.
نکات نصب و نگهداری شیر کشویی
شیر کشویی باید در محلی نصب شود که دسترسی به دسته یا فلکه آن آسان باشد. نصب در نقاط بسیار محدود یا بدون امکان باز و بسته کردن، هنگام سرویس اضطراری مشکل ایجاد میکند.
در خطوط اصلی یا کنار تجهیزات سنگین، باید ساپورت مناسب در نظر گرفته شود تا وزن لوله و نیروهای مکانیکی به بدنه شیر یا اتصالات آن منتقل نشود. پس از نصب نیز بررسی آببندی اتصالات ضروری است.
برای افزایش عمر شیر، بهتر است:
- شیر بهصورت دورهای باز و بسته شود
- از کارکرد طولانی در حالت نیمهباز جلوگیری شود
- وضعیت آببندی و اتصالها بازدید شود
- مسیر و محل نصب شیر برچسبگذاری شود
- در خطوط رسوبدار، سرویس دورهای جدی گرفته شود
راهنمایی خرید شیر کشویی
برای خرید شیر کشویی، ابتدا مشخص کنید شیر در چه خطی نصب میشود، چه نوع اتصالی لازم دارید، دسترسی به محل نصب چگونه است و شیر فقط برای قطع و وصل استفاده میشود یا خیر.
اگر خط لوله نیاز به باز و بست ساده برای تعمیرات دارد، مدلهای مهره ماسورهای میتوانند انتخاب مناسبی باشند. اگر خط دارای اتصال رزوهای است، مدل دو سر دنده داخل کاربردیتر خواهد بود. برای نصب در حوضچه یا محلهای عمیقتر نیز مدل دسته بلند انتخاب بهتری است.
انتخاب درست شیر کشویی فقط به سایز آن محدود نمیشود؛ نوع اتصال، محل نصب، امکان سرویس در آینده و شیوه بهرهبرداری، همگی در عملکرد مناسب شیر نقش دارند.
سوالات متداول
۱) شیر کشویی برای چه کاری استفاده میشود؟
شیر کشویی برای قطع و وصل کامل جریان در خطوط لولهکشی استفاده میشود. این شیر برای ایزوله کردن بخشی از مدار، انجام تعمیرات یا قطع جریان آب کاربرد دارد.
۲) آیا میتوان از شیر کشویی برای تنظیم فشار یا کم کردن جریان آب استفاده کرد؟
خیر. شیر کشویی برای حالت کاملاً باز یا کاملاً بسته طراحی شده است. استفاده مداوم در حالت نیمهباز میتواند باعث استهلاک قطعات داخلی و کاهش عمر مفید شیر شود.
۳) تفاوت شیر کشویی دسته بلند و دسته کوتاه چیست؟
شیر دسته بلند برای محلهایی مانند حوضچه، منهول یا نقاط با دسترسی عمقی مناسب است. شیر دسته کوتاه زمانی استفاده میشود که بدنه و دسته شیر در دسترس مستقیم باشند.
۴) کدام نوع اتصال شیر کشویی برای سرویس و تعویض راحتتر است؟
مدل دو سر مهره ماسوره یا هر مدلی که اتصال بازشونده در دو طرف شیر ایجاد کند، معمولاً برای سرویس و تعویض آسانتر است؛ زیرا امکان خارج کردن بدنه شیر بدون برش لوله را فراهم میکند.
