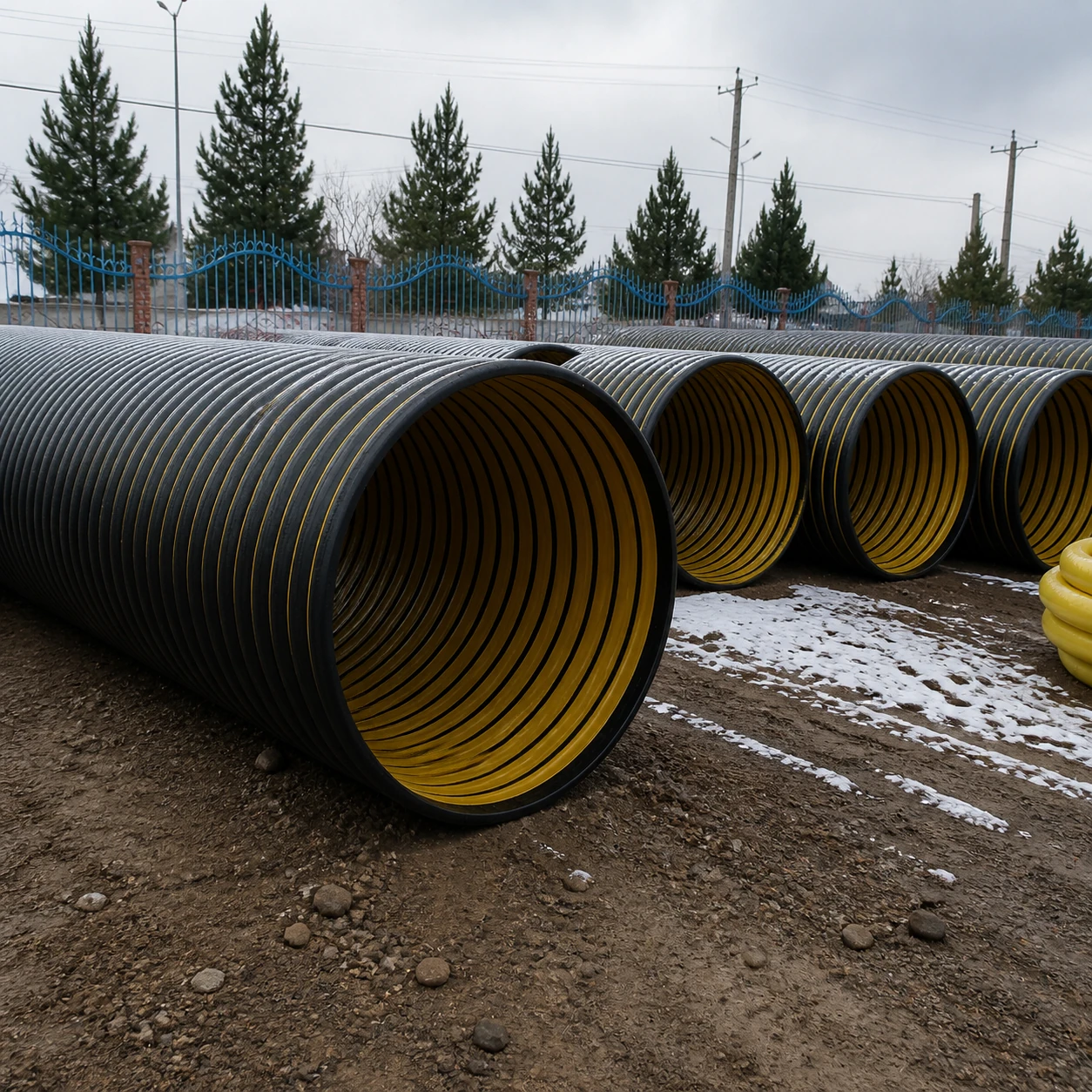

لوله کاروگیت اسپیرال نوعی لوله پلیاتیلنی دوجداره است که با استفاده از فرآیند تولید مارپیچی (Spiral Winding) ساخته میشود. این روش امکان تولید لوله در قطرهای بسیار بزرگ را فراهم میکند؛ به همین دلیل در پروژههای زیرساختی، شبکههای اصلی فاضلاب و انتقال آبهای سطحی کاربرد گستردهای دارد.
ساختار این لوله شامل جداره بیرونی موجدار برای افزایش استحکام و سختی حلقوی و جداره داخلی صاف برای بهبود جریان سیال است. لولههای اسپیرال معمولاً در قطرهای بالا (گاهی تا چند متر) تولید میشوند و میتوانند مطابق نیاز پروژه بهصورت سفارشی طراحی و ساخته شوند.
مزایای لوله کاروگیت اسپیرال
– امکان تولید در قطرهای بسیار بزرگ
مناسب برای کلکتورها، کانالهای انتقال و پروژههای زیرساختی بزرگ.
– سختی حلقوی بالا در عین وزن نسبتاً کم
ساختار موجدار بیرونی باعث تحمل بارهای خاک و ترافیک میشود.
– کاهش هزینه حمل و نصب نسبت به لولههای بتنی
وزن کمتر باعث کاهش نیاز به تجهیزات سنگین و کاهش زمان نصب میشود.
– سطح داخلی صاف و افت فشار کمتر
جریان سیال روانتر بوده و احتمال رسوبگیری کمتر است.
– مقاومت بالا در برابر خوردگی و مواد شیمیایی
پلیاتیلن در برابر بسیاری از مواد شیمیایی موجود در فاضلاب مقاوم است.
– انعطافپذیری مناسب در برابر نشست خاک
در مناطق با احتمال نشست یا لرزش زمین عملکرد بهتری نسبت به لولههای صلب دارد.
– قابلیت تولید سفارشی
امکان تنظیم ضخامت، سختی حلقوی و قطر بر اساس نیاز پروژه.
کاربردهای لوله کاروگیت اسپیرال
به دلیل قطر بزرگ و استحکام بالا، این لولهها در پروژههای زیر استفاده میشوند:
– کلکتورهای اصلی فاضلاب شهری
– خطوط انتقال آبهای سطحی و سیلاب
– کالورتها و گذرگاههای آب زیر جادهها
– شبکههای فاضلاب صنعتی
– تونلهای انتقال سیال در پروژههای عمرانی
– انحراف موقت جریان آب در پروژههای سدسازی یا راهسازی
– سیستمهای تخلیه آب در پروژههای بزرگ عمرانی
تفاوت لوله کاروگیت اسپیرال با دیگر لولهها
تفاوت با لوله کاروگیت معمولی
– لوله اسپیرال معمولاً در قطرهای بسیار بزرگتر تولید میشود.
– روش تولید آن مارپیچی (Spiral Winding) است، در حالیکه کاروگیتهای معمولی با اکستروژن پیوسته ساخته میشوند.
– امکان سفارشیسازی ضخامت و ساختار لایهها در لوله اسپیرال بیشتر است.
تفاوت با لوله بتنی
– وزن بسیار کمتر و حمل آسانتر
– آببندی بهتر در اتصالات
– مقاومت بالا در برابر خوردگی و مواد شیمیایی
– نصب سریعتر و هزینه اجرایی کمتر
تفاوت با لوله فولادی
– عدم زنگزدگی و خوردگی
– هزینه نگهداری بسیار کمتر
– طول عمر بالاتر در محیطهای مرطوب و فاضلابی
نوع و چگونگی نصب و اتصالات لوله کاروگیت اسپیرال
به دلیل قطر بزرگ، نصب این لولهها نیازمند دقت در آمادهسازی بستر و اتصالات مناسب است.
انواع اتصالات
– کوپلر پلیاتیلنی
– اتصال جوشی (اکستروژن یا بات فیوژن)
– زانویی و سهراهی
– تبدیل یا کاهنده
– منهولهای پلیاتیلنی متصل به لوله
مراحل نصب
1. آمادهسازی ترانشه
عرض ترانشه باید متناسب با قطر لوله باشد و امکان بکفیل مناسب فراهم شود.
2. ایجاد بستر مناسب
بستر معمولاً از ماسه یا شن کوبیدهشده با ضخامت حدود 10 تا 20 سانتیمتر تشکیل میشود.
3. قرار دادن لوله در ترانشه
لوله با استفاده از تجهیزات مناسب در محل قرار گرفته و تراز آن کنترل میشود.
4. اتصال لولهها
اتصال ممکن است با کوپلر و واشر یا با روشهای جوش پلیاتیلن انجام شود.
5. بکفیل و متراکمسازی خاک اطراف لوله
ابتدا اطراف لوله با مصالح دانهریز مناسب پر شده و سپس لایههای بالاتر خاک متراکم میشود.
راهنمای خرید لوله کاروگیت اسپیرال
برای انتخاب مناسب این لولهها، چند عامل مهم باید در نظر گرفته شود:
– قطر موردنیاز پروژه
قطر لوله باید براساس دبی جریان و ظرفیت مورد نیاز شبکه انتخاب شود.
– کلاس سختی حلقوی (SN)
بسته به عمق دفن و میزان بار ترافیکی تعیین میشود.
– کیفیت مواد اولیه
استفاده از پلیاتیلن HDPE باکیفیت نقش مهمی در دوام و طول عمر لوله دارد.
– استاندارد تولید
بررسی گواهی استاندارد و مشخصات فنی محصول ضروری است.
– شرایط خاک و ژئوتکنیک پروژه
در خاکهای سست یا مناطق با بار ترافیکی بالا ممکن است نیاز به سختی حلقوی بیشتر باشد.
– هزینه حمل و نصب
به دلیل ابعاد بزرگ، بررسی شرایط حملونقل و تجهیزات نصب اهمیت دارد.
سوالات متداول (FAQ)
1) لوله کاروگیت اسپیرال در چه قطرهایی تولید میشود؟
بسته به کارخانه تولیدکننده، این لولهها میتوانند در قطرهایی از حدود 600 میلیمتر تا چند متر تولید شوند.
2) آیا این لوله برای خطوط تحت فشار مناسب است؟
خیر. لوله کاروگیت اسپیرال معمولاً برای جریان ثقلی و سیستمهای بدون فشار طراحی شده است.
3) طول عمر این لولهها چقدر است؟
در صورت تولید با مواد اولیه مناسب و نصب صحیح، بیش از 50 سال عمر مفید دارند.
4) آیا امکان تولید سفارشی وجود دارد؟
بله، در بسیاری از پروژههای بزرگ قطر، ضخامت و سختی حلقوی بر اساس نیاز پروژه سفارشی تولید میشود.
5) آیا این لوله جایگزین لولههای بتنی شده است؟
در بسیاری از پروژهها بله؛ زیرا وزن کمتر، نصب سریعتر و مقاومت بهتر در برابر خوردگی دارد.
6) آیا لوله اسپیرال نیاز به پوشش ضدخوردگی دارد؟
خیر. پلیاتیلن ذاتاً در برابر خوردگی مقاوم است و نیاز به پوشش خاصی ندارد.
7) آیا میتوان از آن برای کالورت زیر جاده استفاده کرد؟
بله، با انتخاب کلاس سختی مناسب و اجرای بستر استاندارد، برای کالورت و عبور آب زیر جادهها بسیار مناسب است.
