معرفی اتصال

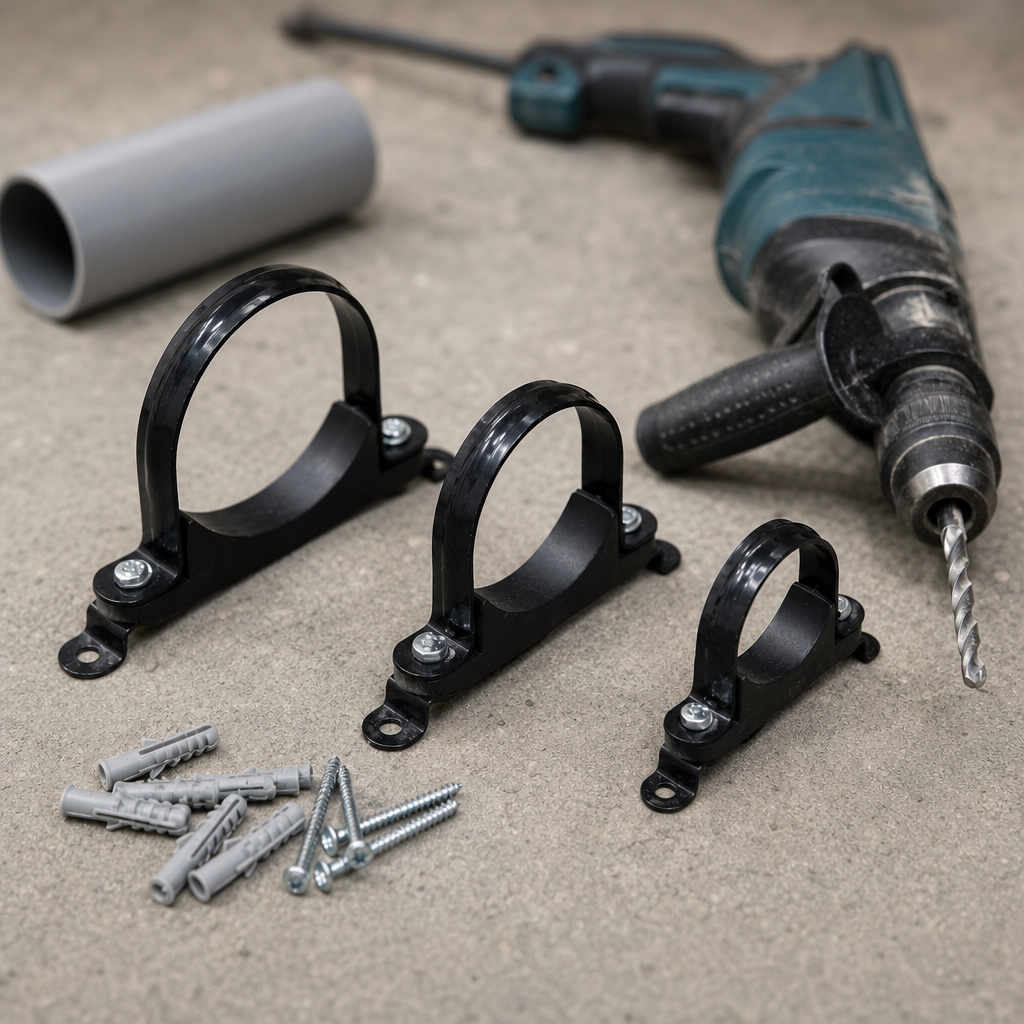

سیستمهای لولهکشی ساختمان، فراتر از انتقال ساده سیالات، نیازمند پایداری سازهای و مهار اصولی هستند. بست پلیکا که به بست لوله فاضلاب نیز معروف است، به عنوان یکی از کلیدیترین تجهیزات نگهدارنده در سیستمهای تأسیساتی شناخته میشود. وظیفه اصلی این اتصال، تثبیت موقعیت لولهها روی دیوار، سقف و سطوح نگهدارنده، تحمل وزن لوله و مایعات درون آن، و جلوگیری از تغییر شکل، لرزش و آسیبهای ناشی از نشست ساختمان در طول زمان است.
چرا استفاده از بست پلیکا اهمیت حیاتی دارد؟
لولههای انتقال فاضلاب، آب باران یا سیستمهای تهویه، در طول مسیر خود مدام در معرض جریانهای ناگهانی، تغییرات دما و فشار ناشی از عبور سیالات هستند. استفاده نکردن از بستهای استاندارد یا نصب غیراصولی آنها میتواند چالشهای زیر را به همراه داشته باشد:
1. افتادگی و دفرمگی لوله: لولههای پلیمری نظیر یوپیویسی و پلیکا انعطافپذیرند و در صورت عدم مهار، در مسیرهای افقی دچار خمیدگی میشوند که این امر شیب استاندارد لولهکشی را از بین برده و منجر به گرفتگی لوله میشود.
2. انتقال آلودگی صوتی: جریان شدید فاضلاب در لولهها لرزش ایجاد میکند. این لرزش بدون وجود بستهای عایقدار، به دیوارها و سازه ساختمان منتقل شده و صدای آزاردهندهای تولید میکند.
3. ریزش و جدا شدن اتصالات: در مسیرهای عمودی یا همان رایزرها، نیروی جاذبه زمین میتواند باعث سقوط یا لغزش لولهها شود. بست پلیکا با ایجاد درگیری محکم، مانع از حرکت لوله میشود.
تنوع ساختاری؛ انواع بست لوله پلیکا و کاربرد آنها
بستهای پلیکا بر اساس محل نصب، نوع هدایت لوله و فاصله مورد نیاز تا سطح تکیهگاه، در مدلهای متنوعی طراحی و تولید میشوند:
۱. بست معمولی بدون پایه
این مدل که سادهترین نوع بست فاضلابی است، مستقیماً لوله را به بدنه دیوار یا تکیهگاه متصل میکند. این بست فاقد پایه بلند است و لوله تقریباً مماس با دیوار قرار میگیرد. عمدتاً در رایزرهای عمودی که لولهها از داخل داکتها عبور میکنند استفاده میشود. همراه با این بست معمولاً پیچ و مهرهای عرضه نمیشود و مجری متناسب با نوع مصالح دیوار، از پیچهای خودکار یا رولپلاک استفاده میکند.
۲. بست پایهدار دیواری
این نوع بست مجهز به یک پایه فلزی یا پلیمری است که فاصلهای مشخص بین لوله و دیوار ایجاد میکند. برای عبور لولهها از روی دیوارهایی که موانعی در مسیر دارند یا نیاز است لوله با فاصله مشخصی از دیوار عبور کند، گزینهای ایدهآل است.
۳. بست آویز رگلاژی
در مسیرهای افقی که لولهها از زیر سقف عبور میکنند، حفظ شیب دقیق اهمیت بالایی دارد. بست رگلاژی به یک پیچ یا میله تمامرزوه متصل میشود که امکان تنظیم ارتفاع و تغییر فاصله لوله از سقف را فراهم میکند. این سیستم بهترین راهکار برای تراز کردن لولهها و اعمال دقیق شیب در لولهکشیهای افقی سقفهای کاذب و پارکینگها است.
۴. بست سقفی جوشی یا دنباله جوشی تی
این بستها دارای یک پایه فلزی به شکل حرف تی هستند که قابلیت جوشکاری مستقیم به شاسی فلزی ساختمان یا تیرآهنها را دارد. برای مهار لولههای سنگین در سقفهای با سازه فلزی یا مناطقی که ارتعاشات شدیدی وجود دارد به کار میرود.
جنس، متریال و تکنولوژی ساخت
بستهای لوله پلیکا از نظر متریال به دو دسته اصلی فلزی و پلیمری تقسیم میشوند. بستهای فلزی با پوشش گالوانیزه به دلیل استحکام بسیار بالا در تحمل وزنهای سنگین، پرکاربردترین نوع هستند. پوشش آبکاری گالوانیزه از این قطعات در برابر زنگزدگی و خوردگی در محیطهای مرطوب محافظت میکند. بستهای پلیمری نیز از جنس پلیاتیلن یا یوپیویسی سخت تولید میشوند که برای لولهکشیهای سبکتر مناسب هستند.
در مدلهای باکیفیت، یک واشر یا روکش لاستیکی از جنس ایپیدیام در بخش داخلی حلقه بست تعبیه میشود. این روکش باعث کاهش صدا و لرزش میشود و مانند یک عایق آکوستیک عمل میکند. همچنین از تماس مستقیم لبههای تیز فلزی بست با بدنه لولههای پلیمری جلوگیری میکند تا لولهها دچار خط و خش یا ترکخوردگی نشوند. استفاده از بستهای روکشدار به ویژه برای لولههای پوشفیت که حساسیت بالاتری دارند، ضروری است.
سایزبندی استاندارد بست پلیکا
بستهای پلیکا منطبق بر استانداردهای جهانی و ملی تولید لولهها ساخته میشوند تا هیچگونه لقی یا فشردگی بیش از حد ایجاد نشود. سایزهای متداول این بستها در پروژههای ساختمانی شامل ۳۲، ۴۰، ۵۰، ۶۳، ۷۵، ۹۰، ۱۱۰، ۱۲۵، ۱۶۰ و ۲۰۰ میلیمتر است.
راهنمای گامبهگام نصب اصولی بست پلیکا
نصب صحیح بست، متضمن کارایی طولانیمدت سیستم لولهکشی است. در ابتدا باید با توجه به نقشه تأسیسات و شیب مورد نیاز، محل قرارگیری لولهها را روی دیوار یا سقف مشخص کنید. در مسیرهای افقی لوله پلیکا، فاصله بین بستها نباید زیاد باشد و به طور معمول در هر یک متر نصب یک بست الزامی است تا لوله به مرور زمان شکم ندهد.
پس از دریلکاری و نصب پایه، لوله را در نشیمنگاه بست قرار داده و نیمه دوم حلقه بست را دور لوله مهار کنید. سپس پیچهای جانبی بست دو تکه را به اندازهای سفت کنید که لوله کاملاً مهار شود اما فضای بسیار اندکی برای انبساط و انقباض حرارتی لوله باقی بماند تا لوله تحت فشار دچار شکستگی نشود.
نکات کلیدی در هنگام خرید
برای تهیه یک سیستم پشتیبان لولهکشی باکیفیت، در زمان خرید به ضخامت ورق فلزی توجه کنید زیرا ورقهای نازک در برابر وزن بالای آب خم میشوند. کیفیت آبکاری گالوانیزه باید به گونهای باشد که ظاهری یکدست و بدون سیاهی داشته باشد تا از زنگزدگی جلوگیری کند. اگر لولهها از فضاهای مسکونی عبور میکنند، حتماً از بستهای روکشدار عایق استفاده کنید تا صدای جریان آب مهار شود. در نهایت از سلامت رزوه پیچها مطمئن شوید تا در هنگام نصب با مشکل مواجه نشوید.
سوالات متداول
۱. تفاوت اصلی بست معمولی (بدون پایه) با بست پایهدار چیست و هر کدام کجا استفاده میشوند؟
تفاوت اصلی در فاصله ایجاد شده بین لوله و دیوار است. بست معمولی لوله را تقریباً مماس با دیوار نگه میدارد و پایه بلندی ندارد، به همین دلیل بیشتر برای لولههای عمودی (رایزرها) درون داکتها استفاده میشود. در مقابل، بست پایهدار دارای یک پایه فلزی یا پلیمری است که لوله را با فاصلهای مشخص از دیوار نگه میدارد تا از برخورد لوله با موانع روی دیوار جلوگیری شود.
۲. چرا استفاده از بستهای روکشدار (عایقدار) تا این حد توصیه میشود؟
روکش لاستیکی (اغلب از جنس EPDM) در داخل این بستها دو نقش حیاتی دارد: اول اینکه به عنوان ضربهگیر و عایق صدا عمل کرده و مانع انتقال صدای جریان آب و لرزش لولهها به دیوارهای ساختمان میشود. دوم اینکه مانع تماس مستقیم لبههای تیز فلزی بست با بدنه لوله شده و از خراشیدگی و آسیب دیدن لولهها (به خصوص لولههای حساس پوشفیت) جلوگیری میکند.
۳. فاصله استاندارد بین بستهای پلیکا در مسیرهای افقی و عمودی چقدر باید باشد؟
در مسیرهای افقی، برای جلوگیری از شکم دادن و افتادگی لوله به دلیل وزن آب، فاصله بین بستها نباید از ۱ متر بیشتر باشد. در مسیرهای عمودی (رایزرها) به دلیل کم بودن خطر خمیدگی، میتوان فاصله را کمی بیشتر کرد، اما نصب حداقل یک بست در هر طبقه (یا هر ۲ تا ۳ متر) برای تحمل وزن لوله الزامی است.
۴. برای نصب بست روی سقفهای کاذب و اعمال شیب لولهکشی، کدام بست مناسبتر است؟
بست آویز رگلاژی بهترین گزینه است. این بست به یک میله یا پیچ رزوه متصل میشود که به راحتی میتوان ارتفاع آن را تغییر داد. این قابلیت به مجریان تأسیسات اجازه میدهد تا ارتفاع تکتک بستها را به دقت تنظیم کرده و شیب استاندارد (۱ تا ۲ درصد) مورد نیاز برای حرکت طبیعی فاضلاب را در مسیرهای افقی سقف ایجاد کنند.
۵. در زمان خرید بست پلیکا باید به چه نکات فنی توجه کرد؟
باید به ضخامت ورق فلزی بست توجه کنید تا در برابر وزن سنگین آب تغییر شکل ندهد. همچنین کیفیت آبکاری گالوانیزه آن باید بالا و بدون سیاهی باشد تا در محیطهای مرطوب زنگ نزند. بررسی سلامت پیچها برای باز و بسته شدن راحت و تطابق دقیق سایز بست با سایز لوله (به میلیمتر) از دیگر نکات بسیار مهم در خرید است.
