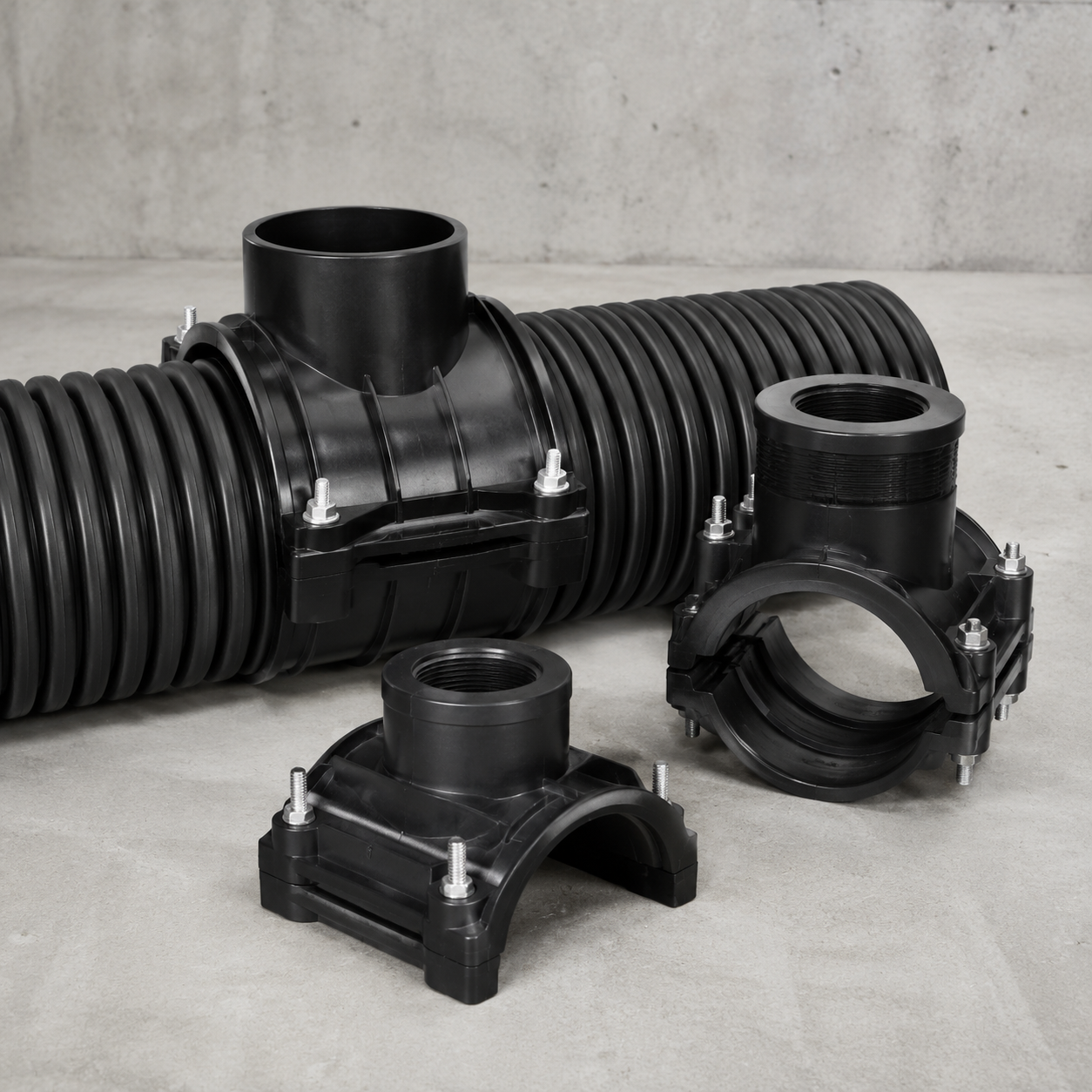

سدل و کمربند انشعاب کاروگیت برای گرفتن انشعاب از لوله اصلی کاروگیت بدون استفاده از سهراهی و برش کامل خط به کار میروند. این قطعات روی بدنه لوله نصب میشوند و یک خروجی انشعاب با قطر مشخص ایجاد میکنند. در شبکههای فاضلاب ثقلی، زهکشی و آبهای سطحی، وقتی سرعت اجرا و حداقلکردن تغییرات مسیر مهم است، استفاده از سدل/کمربند رایج است.
کاربردهای سدل و کمربند انشعاب کاروگیت
– ایجاد انشعاب روی خط اصلی در فاضلاب و زهکشی
– انشعابگیری در مسیرهای اجراشده یا تعمیرات موضعی
– اتصال خطوط فرعی محوطه یا آب سطحی به کالکتور اصلی
– پروژههایی که فضای کافی برای نصب سهراهی ندارند
– کاهش عملیات خاکبرداری نسبت به تعویض بخشی از لوله با سهراهی
انواع و مدلها
– سدل (Saddle): معمولاً یکتکه یا دوتکه، با خروجی مشخص برای انشعاب
– کمربند انشعاب: اغلب دوتکه و پیچومهرهای برای بستن دور لوله
– مدل واشردار/آببندیدار یا مدلهای ساده (بسته به سازنده و کاربرد)
– همسایز یا تبدیلی: قطر خروجی انشعاب میتواند کمتر از قطر لوله اصلی باشد
– خروجی با زاویههای مختلف: در برخی مدلها برای بهبود مسیر ورود انشعاب
مشخصات فنی و معیارهای مهم در خرید
– تطابق با قطر واقعی و پروفیل لوله کاروگیت: مهمترین عامل برای نشستن درست روی لوله
– قطر خروجی انشعاب: دقیقاً مطابق نقشه و سایز لوله انشعاب انتخاب شود
– کیفیت آببندی: نوع واشر/گسکت (معمولاً EPDM یا مشابه) و طراحی نشیمن آن بررسی شود
– کیفیت بدنه و یکنواختی سطح تماس: برای جلوگیری از لق شدن و آببندی ضعیف
– جنس و کیفیت پیچ و بستها (در کمربندهای پیچدار): مقاومت در برابر خوردگی و سفت شدن یکنواخت
– محل نصب و شرایط خاک: در نقاط پرفشار یا زیر بار ترافیکی، اجرای بکفیل و تراکم دقیقتر لازم است
روش نصب و نکات اجرایی
1. محل انشعاب را دقیق علامتگذاری کنید و تراز/شیب را کنترل کنید.
2. سطح لوله در محل نصب را تمیز کنید.
3. قطعه را روی پروفیل درست بنشانید و از همراستایی خروجی مطمئن شوید.
4. در مدلهای پیچدار، پیچها را مرحلهای و یکنواخت سفت کنید تا کج نشود.
5. سوراخکاری بدنه لوله را طبق قطر و دستور نصب انجام دهید و پلیسهها را کامل بردارید.
6. اتصال لوله انشعاب به خروجی را طبق نوع اتصال (واشردار/رابط) انجام دهید.
7. قبل از بکفیل نهایی، نشست و آببندی را کنترل کنید.
8. بکفیل اطراف محل انشعاب را لایهای و با تراکم مناسب اجرا کنید.
مزایا و محدودیتها
مزایا
– انشعابگیری سریع بدون برش کامل خط و نصب سهراهی
– مناسب برای اصلاحات اجرایی و خطوط موجود
– کاهش خاکبرداری و زمان اجرا در بسیاری از پروژهها
محدودیتها
– وابستگی شدید به تطابق پروفیل و کیفیت نصب
– حساسیت آببندی در صورت سوراخکاری یا سفتکردن نامناسب
– برای همه شرایط بارگذاری یا همه سایزها ممکن است گزینه اول نباشد (طبق طراحی)
راهنمای انتخاب سریع
اگر انشعاب روی خط موجود میخواهید و امکان تعویض بخش لوله با سهراهی سخت است، کمربند/سدل انتخاب عملیتری است. برای پروژههایی که نیاز به استحکام و بست مکانیکی مطمئنتر دارند، کمربند پیچدار معمولاً گزینه مناسبتری از سدل ساده است. در هر حالت، تطابق دقیق با قطر و پروفیل لوله اصلی و کیفیت آببندی مهمترین معیار است.
سوالات پرتکرار:
– تفاوت سدل و کمربند انشعاب چیست؟
کمربند معمولاً دور لوله را کامل میگیرد و با پیچومهره محکم میشود؛ سدل بسته به مدل میتواند سادهتر باشد. انتخاب به سایز، نوع پروژه و نیاز به مهار بستگی دارد.
– آیا میشود روی لوله کاروگیت نصبشده انشعاب گرفت؟
بله، معمولاً برای همین کاربرد استفاده میشود؛ اما محل نصب، کیفیت سوراخکاری و آببندی باید دقیق انجام شود.
– مهمترین عامل جلوگیری از مشکل آببندی چیست؟
تطابق پروفیل و قطر، تمیزکاری، نصب همراستا، سفتکردن یکنواخت و سوراخکاری دقیق.
– آیا این قطعات برای خطوط فشاری مناسباند؟
کاربرد اصلی آنها در شبکههای غیرفشاری/ثقلی است، مگر اینکه سازنده مشخصات فشاری و تاییدیه ارائه کرده باشد.
