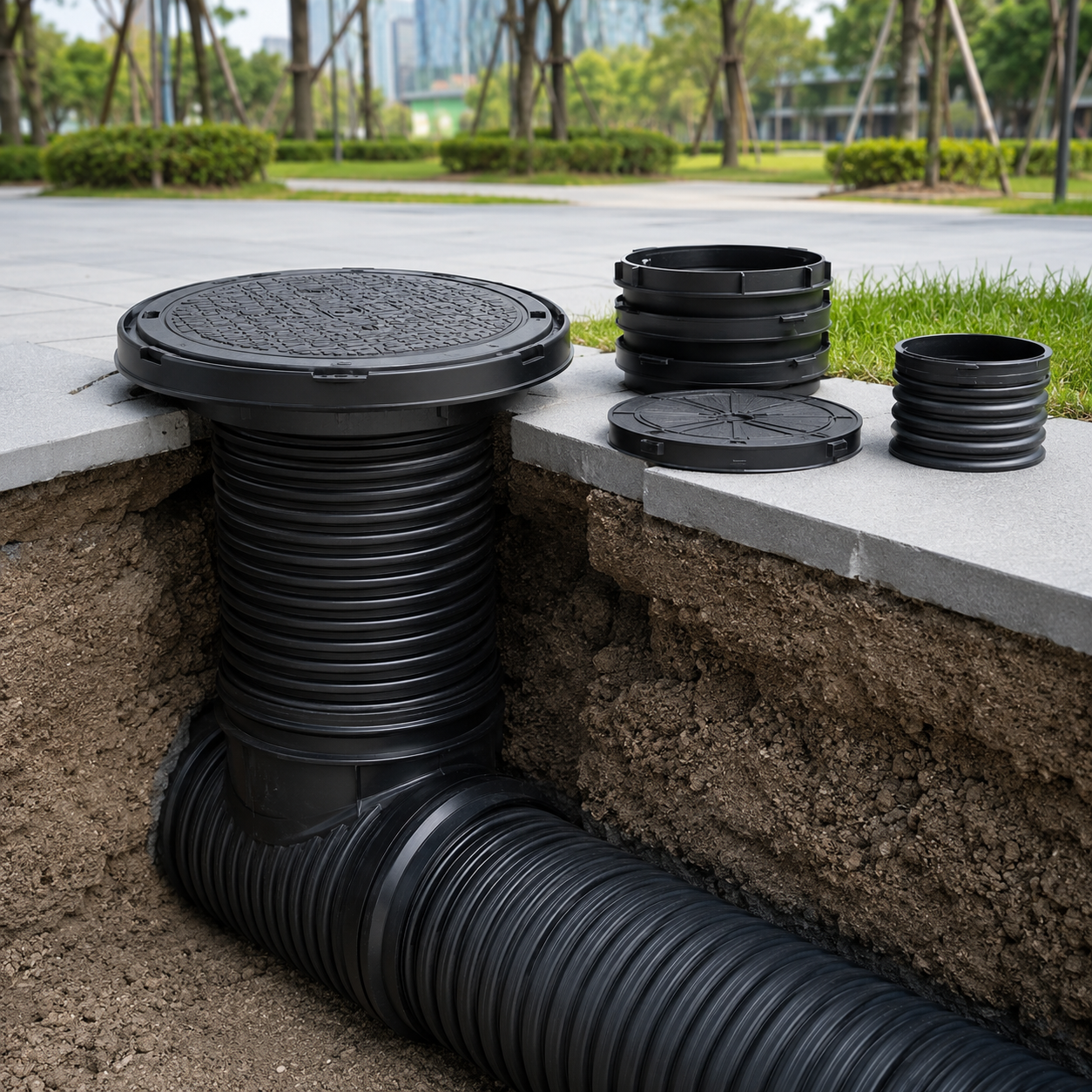

متعلقات شبکه کاروگیت مجموعهای از قطعات جانبی هستند که در کنار لوله، اتصالات و منهول به کار میروند تا بهرهبرداری، بازرسی، نگهداری و ایمنی شبکه فاضلاب، زهکشی و آبهای سطحی سادهتر و مطمئنتر انجام شود. این گروه معمولاً شامل دریچه بازدید، اکسس (Access) یا دریچه دسترسی، قطعات مربوط به ریزر و طوقه، درپوشها و اجزای آببندی و نصب است. انتخاب صحیح متعلقات، بهویژه در نقاط دسترسی و بازدید، مستقیماً روی سهولت سرویس، دوام شبکه و کاهش مشکلات بهرهبرداری اثر دارد.
کاربردهای متعلقات شبکه کاروگیت
– ایجاد دسترسی برای بازدید دورهای، شستوشو و رفع گرفتگی
– ایمنسازی دهانههای دسترسی و جلوگیری از ورود اجسام، خاک و زباله
– تنظیم ارتفاع دهانه منهول/اکسس نسبت به تراز نهایی روسازی
– توزیع بار و کاهش تنش موضعی روی بدنه منهول یا ریزر
– آببندی نقاط حساس در برابر نفوذ آب سطحی یا ورود رسوبات
– افزایش نظم و کیفیت اجرای کارگاهی در پروژههای مدفون
انواع و مدلها
– دریچه بازدید و اکسس
– دریچههای منهول (برای دسترسی کامل اپراتور)
– دریچههای بازدید کوچکتر (برای شستوشو/بازرسی محدود)
– اکسسهای دیواری یا سقفی در سازهها (در پروژههای خاص)
– ریزر و قطعات افزایش ارتفاع
– ریزر کاروگیت یا پلیاتیلنی برای رساندن دهانه به تراز نهایی
– قطعات کوپل و رابط ریزر به بدنه منهول
– قطعات کاهنده یا تطبیقی در تغییر قطر ریزر
– طوقه، نشیمن و قطعات توزیع بار
– طوقه یا فریم دریچه
– قطعات نشیمن برای تثبیت دریچه و جلوگیری از لقی
– درپوشها و قطعات انتهایی/ایزوله
– کپها و درپوشهای موقت کارگاهی
– درپوشهای دائمی یا قطعات مسدودکننده مسیرهای رزرو
– قطعات آببندی و نصب
– واشرها و اورینگهای EPDM یا مشابه (بسته به طراحی سازنده)
– نوار آببندی، گسکتها و متعلقات اتصال دریچه یا فریم
– پیچ و بستها یا متعلقات قفلدار (در صورت نیاز پروژه)
مشخصات فنی و معیارهای مهم در خرید
– کلاس باربری دریچه باید با محل نصب هماهنگ باشد (محوطه غیرترافیکی، خیابان، معبر سنگین و…)
– قطر مفید بازشو و نوع دسترسی (بازدید سطحی یا ورود نفر) باید از ابتدا مشخص شود
– نوع فریم و نحوه نشیمن دریچه باید با جزئیات سازهای و روسازی هماهنگ باشد
– متریال دریچه و فریم (چدن، کامپوزیت، پلیمر، فولاد) بر اساس خوردگی، سرقتپذیری، وزن و بارگذاری انتخاب شود
– تطابق ابعادی ریزر/طوقه با قطر واقعی و پروفیل قطعات کاروگیت الزامی است
– کیفیت آببندی و نحوه جلوگیری از ورود آبهای سطحی و رسوبات به داخل منهول بررسی شود
– در پروژههای فاضلاب، کنترل بو و امکان آببندی مناسب (در صورت نیاز) جزو الزامات بهرهبرداری است
– جزئیات نصب و تلرانسها مهم است؛ بسیاری از مشکلات بهرهبرداری از لقی فریم، تراز نبودن و نشست ناشی میشود
روش نصب و نکات اجرایی
1. قبل از نصب دریچه یا اکسس، تراز نهایی روسازی و ارتفاع موردنیاز ریزر را مشخص کنید.
2. بدنه منهول/اکسس و ریزر را هممحور نصب کنید تا دهانه تحت تنش و لقی قرار نگیرد.
3. نشیمن فریم دریچه را روی بستر مناسب و تراز اجرا کنید؛ از اجرای نامنظم ملات/بتن یا تکیهگاه غیرپیوسته پرهیز شود.
4. در صورت وجود واشر یا گسکت، سطوح را تمیز و قطعات را طبق دستورالعمل سازنده مونتاژ کنید.
5. قبل از تحویل، باز و بسته شدن دریچه، لقی، تراز بودن با سطح و عدم ایجاد صدای ضربه بررسی شود.
6. بکفیل اطراف ریزر و بدنه را لایهای و با تراکم کنترلشده انجام دهید تا نشست موضعی اطراف دریچه ایجاد نشود.
مزایا و محدودیتها
مزایا
– بهبود دسترسی و سرعت عملیات نگهداری و رفع گرفتگی
– افزایش ایمنی و جلوگیری از ورود اجسام و آلودگی
– امکان تنظیم دقیق ارتفاع و هماهنگی با روسازی
– افزایش دوام شبکه با کاهش خطاهای اجرایی در نقاط حساس
محدودیتها
– انتخاب نادرست کلاس باربری یا اجرای غیر اصولی نشیمن میتواند باعث شکست، لقی و نشست شود
– عدم آببندی مناسب ممکن است ورود آب سطحی و رسوب را افزایش دهد
– عدم تطابق ابعادی ریزر و اتصالات با پروفیل واقعی کاروگیت در اجرا مشکلساز میشود
راهنمای انتخاب سریع
اگر دهانه در محدوده ترافیکی است، ابتدا کلاس باربری دریچه را قطعی کنید و سپس سراغ انتخاب متریال و فریم مناسب بروید. اگر هدف فقط بازدید و شستوشو است، دریچه بازدید با قطر کمتر میتواند کافی باشد، اما برای منهولهایی که نیاز به ورود نفر دارند باید قطر مفید بازشو و استانداردهای ایمنی رعایت شود. در تمام حالتها، ارتفاع ریزر، نحوه نشیمن فریم، آببندی و اجرای بکفیل اطراف ریزر مهمترین عوامل برای جلوگیری از نشست و لقی هستند.
سوالات پرتکرار
تفاوت دریچه بازدید با دریچه منهول چیست؟
دریچه بازدید معمولاً برای دسترسی محدود و عملیات شستوشو/کنترل است، اما دریچه منهول برای دسترسی کاملتر و گاهی ورود نفر طراحی میشود.
چطور کلاس باربری دریچه را انتخاب کنیم؟
بر اساس محل نصب و نوع ترافیک. انتخاب باید مطابق الزامات کارفرما/نقشه و استانداردهای پروژه انجام شود.
چرا بعضی دریچهها بعد از مدتی لق میشوند یا صدا میدهند؟
عمدتاً به دلیل نشیمن غیرتراز، تراکم نامناسب بکفیل اطراف ریزر، انتخاب فریم نامتناسب یا نشست روسازی.
آیا متعلقات باید حتماً همبرند با منهول یا لوله باشد؟
ترجیحاً بله، چون تطابق ابعادی و جزئیات آببندی بهتر تضمین میشود. اگر همبرند نیست، باید قطر واقعی، تلرانسها و روش آببندی دقیق کنترل شود.
