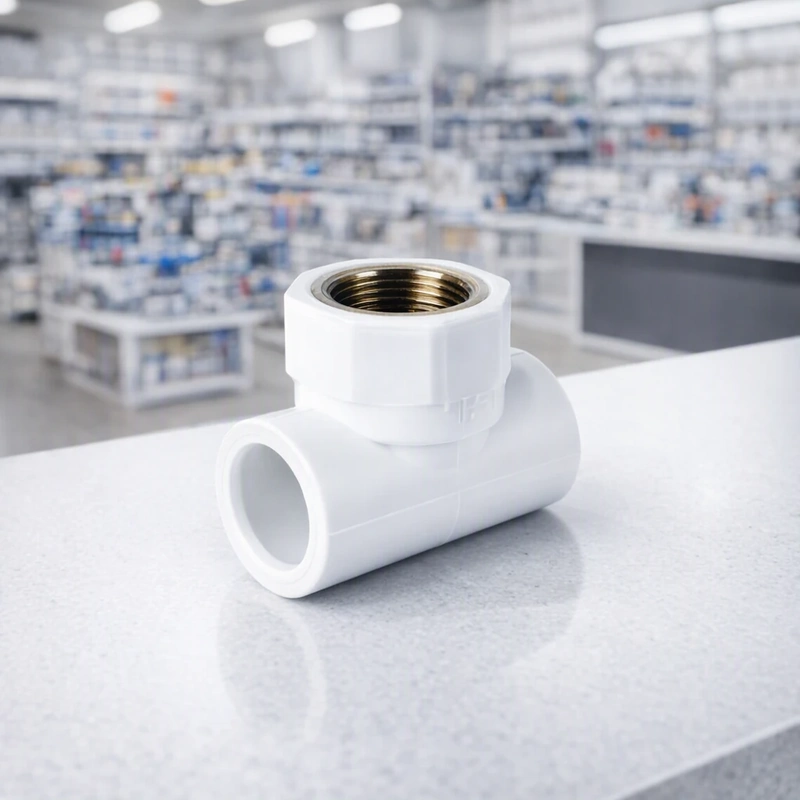

سه راهی ناف دنده یکی از اتصالات پرکاربرد در شبکههای آبرسانی و تأسیسات مکانیکی است. این قطعه به منظور انشعابگیری از خطوط لوله اصلی طراحی شده است، به طوری که دو خروجی آن به صورت جوشی به لولههای پلیمری متصل میشود و خروجی سوم (ناف قطعه) به صورت رزوهای با مغزی فلزی جهت اتصال به تجهیزات جانبی یا لولههای فلزی عمل میکند.
ویژگیهای عملکردی
این اتصال از پلیپروپیلن ساختاریافته تولید شده که مقاومت بالایی در برابر تغییرات دمایی و تماس با مواد شیمیایی دارد. عدم عبور نور از بدنه این قطعه مانع از نفوذ پرتوهای خورشید شده و در نتیجه از رشد میکروارگانیسمها، خزه و جلبک در مسیر عبور جریان آب جلوگیری میکند. ساختار داخلی صیقلی آن افت فشار سیال را به حداقل رسانده و مانع از تجمع رسوب و پوسیدگی داخلی یا خارجی در طول عمر مفید قطعه میشود.
کاربردها
توزیع هوای فشرده: استفاده در سیستمهای هوای فشرده سالنهای صنعتی و تعمیرگاهها.
رایزرهای ساختمانی: انشعابگیری آسان در رایزرهای اصلی ساختمانهای بلندمرتبه.
سیستمهای تهویه مطبوع: اتصال و لولهکشی تغذیه فنکویلها.
تأسیسات سرمایش و گرمایش: انتقال آب در مدارهای گرمایشی و سرمایشی ساختمانها.
آبرسانی بهداشتی: شبکههای توزیع آب سرد و گرم مصرفی در کاربریهای مسکونی، اداری و تجاری.
مزایا
تسهیل در انشعابگیری خطوط پلیمری با اتصالات رزوهای سایز بزرگ (۱ اینچ)
کاهش هدررفت انرژی حرارتی به دلیل ضریب انتقال حرارت پایین پلیپروپیلن
کاهش افت فشار مسیر آب به علت هندسه همگن و قالبگیری دقیق استاندارد
وزن سبک، حمل آسان و سرعت بالا در فرآیند نصب و جوشکاری
طول عمر طولانی و عدم نیاز به نگهداری در مقایسه با اتصالات تمام فلزی
پرسشهای متداول
۱. چرا بخش ناف این سه راهی دارای مغزی برنجی است؟
از آنجا که بخش ناف برای اتصال به شیرآلات، اتصالات فلزی یا تجهیزات تحت فشار (نظیر منبع، پمپ یا کلکتور) استفاده میشود، رزوه برنجی مانع از هرز شدن رزوه و نشتی آب در زمان سفت کردن اتصال فلزی میشود.
۲. عدم عبور نور از بدنه این محصول چه مزیتی دارد؟
پلیپروپیلن غیرشفاف مانع از ورود نور به داخل مسیر جریان آب میشود. این امر از رشد جلبک، باکتری و میکروارگانیسمها در سیستم آب شرب جلوگیری کرده و بهداشت آب را حفظ میکند.
۳. آیا فشار کاری ۱۰ بار برای این قطعه در مصارف صنعتی کافی است؟
بله، تحمل فشار ۱۰ بار به همراه مقاومت دمایی ۱۰۰ درجه سانتیگراد، این اتصال را برای اکثر سیستمهای موتورخانه، لولهکشی فنکویل و خطوط هوای فشرده کارگاهی کاملاً مناسب میسازد.
۴. روش نصب بخشهای پلیمری این سه راهی چگونه است؟
بخشهای پلیمری به وسیله دستگاه اتوی لولهکشی و به روش جوش حرارتی (فیوژن) به لولههای تک لایه سبز یا سفید متصل میشوند.
