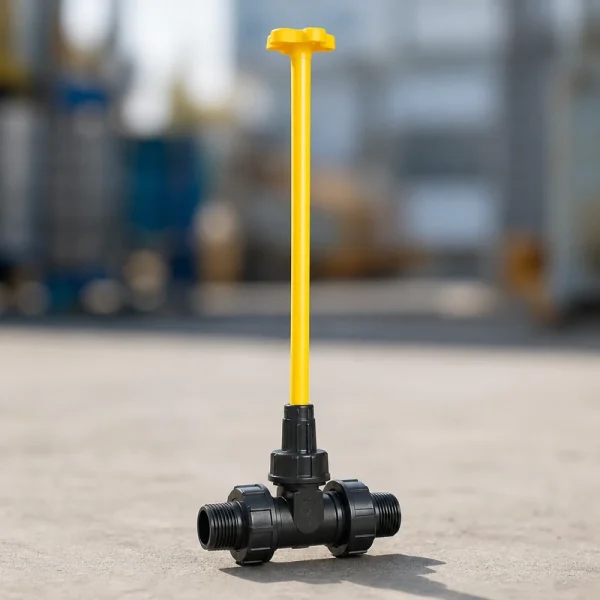

شیر کشویی دو سر رابط دسته بلند (Long Stem Gate Valve)، یک شیر پلیمری با مکانیزم زبانه لاستیکی (Resilient Seated) است که بهطور اختصاصی برای شبکههای زیرزمینی (Buried Networks) طراحی شده است. این محصول به دلیل داشتن محور (Stem) بلند، نیاز به احداث حوضچههای عمیق یا ورود اپراتور به گودال را حذف کرده و امکان کنترل جریان از سطح زمین را فراهم میکند.
تحلیل فنی اتصال «دو سر رابط»
اهمیت کلیدی دو سر رابط بودن این شیر در حذف کامل فرآیند جوشکاری و اتصالات جانبی است:
1. اتصال مستقیم (Direct Connection): این شیر مستقیماً روی لولههای پلیاتیلن (PE80 و PE100) نصب میشود. اورینگ و اسپلیترینگ داخلی رابط، آببندی کامل را بدون نیاز به دستگاه جوش یا نوار تفلون تأمین میکنند.
2. سرعت در پروژههای کشاورزی: در خطوط لولهکشی مزارع که طول خط زیاد است، استفاده از اتصال رابطی باعث صرفهجویی ۶۰ درصدی در زمان نصب نسبت به مدلهای فلنجی میشود.
3. تنشزدایی: اتصالات رابطی در برابر رانش جزئی زمین یا انبساط و انقباض لولهها انعطافپذیری بیشتری نسبت به اتصالات صلب جوشی دارند.
کاربردها
- قطع و وصل جریان در لولههای فرعی و اصلی آبیاری تحت فشار.
- ایستگاههای پمپاژ و حوضچههای فیلتراسیون که شیر در عمق نصب شده است.
- انشعابگیری از خطوط لوله پلیاتیلن در پروژههای میاندستی آبرسانی.
مزایای مهندسی
- مقاومت شیمیایی: برخلاف شیرآلات چدنی، در برابر تزریق کودهای شیمیایی و املاح آب کاملاً خنثی است.
- افت فشار ناچیز: طراحی Full Bore (گذرگاه کامل) باعث میشود در حالت باز، کمترین اصطکاک و افت فشار را در مسیر جریان ایجاد کند.
- تعمیرپذیری: قطعات داخلی (کلاهک و زبانه) به راحتی قابل تعویض هستند.
پرسشهای متداول
۱. آیا این شیر برای تنظیم فشار آب (نیمهباز) مناسب است؟
خیر؛ به دلیل ساختار زبانه در شیرهای کشویی، در حالت نیمهباز پدیده توربولانس (تلاطم) ایجاد شده که باعث لرزش زبانه و فرسایش زودهنگام نشیمنگاه (Seat) میشود. این شیر فقط برای حالت «کاملاً باز» یا «کاملاً بسته» است.
۲. طول دسته بلند چقدر است و آیا قابل تغییر است؟
طول دسته معمولاً بر اساس استانداردهای اجرایی (حدود ۵۰ تا ۸۰ سانتیمتر) تولید میشود تا فلکه از عمق خاک به سطح برسد. در برخی مدلهای صنعتی، این محور بهصورت تلسکوپی یا قابل برش طراحی میشود.
۳. چرا در خطوط پلیاتیلن، مدل رابطی از مدل فلنجی محبوبتر است؟
مدل رابطی نیاز به رینگ، فلنج و واشر ندارد و هزینههای خرید قطعات جانبی را به شدت کاهش میدهد، در حالی که آببندی آن در فشارهای تا ۱۰ بار کاملاً تضمین شده است.
