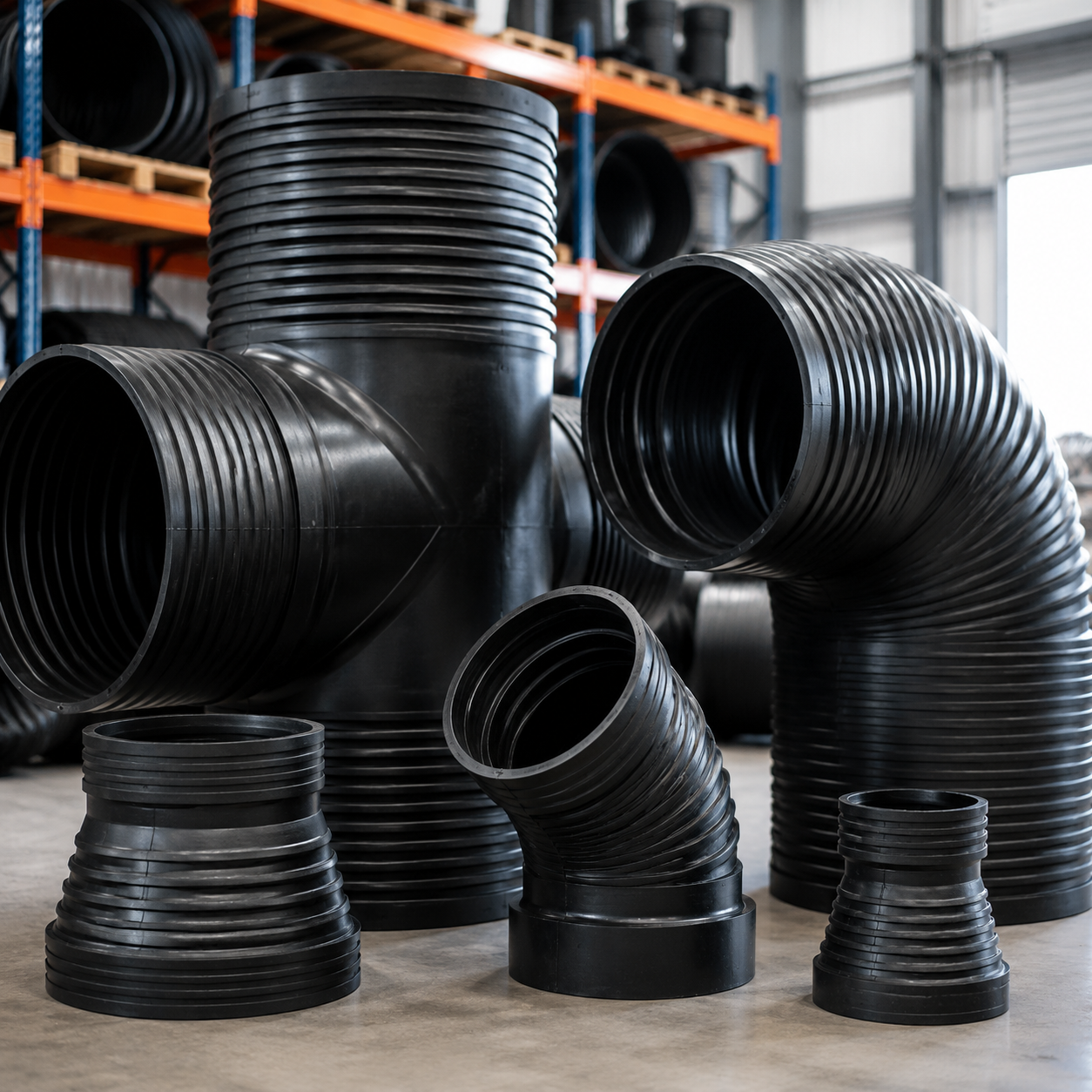

اتصالات سفارشی کاروگیت به فیتینگهایی گفته میشود که خارج از مدلهای تیپ بازار و بر اساس نقشه پروژه ساخته میشوند. این قطعات معمولاً برای شرایط خاص مسیر، محدودیتهای اجرایی یا تغییرات هندسی شبکه تولید میشوند و میتوانند شامل زوایای خاص، انشعابهای غیرمعمول، چندراهیها یا ترکیب چند اتصال در یک قطعه باشند.
کاربردهای اتصالات سفارشی کاروگیت
– تغییر مسیر با زاویههای غیررایج یا شعاع ویژه
– اجرای انشعاب با قطر یا زاویه خاص طبق نقشه
– اتصال چند شاخه در فضای محدود بدون افزایش تعداد قطعات
– هماهنگی با ورودی/خروجیهای خاص منهولها و سازهها
– پروژههای بازسازی که ابعاد واقعی در محل با نقشه اختلاف دارد
– نقاطی که اتصال تیپ باعث افزایش ریسک افت موضعی یا تجمع رسوب میشود
انواع و مدلها

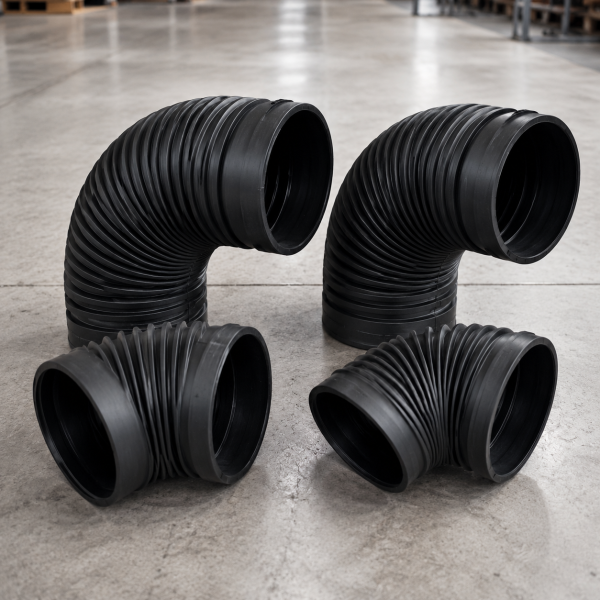

– زانو با زاویه سفارشی (مثلاً بین 10 تا 80 درجه طبق نیاز)
– سهراهی/وای با زاویه و قطر سفارشی
– چهارراهی و چندراهی پروژهای

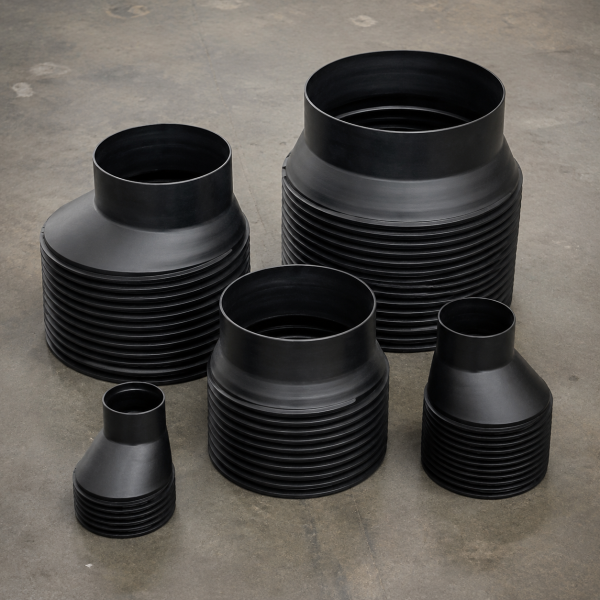

– تبدیلهای خاص (کاهنده/افزاینده با طول یا شکل ویژه)
– قطعات ترکیبی (مثلاً تبدیل+وای یا زانو+انشعاب در یک بدنه)
– اتصالات ویژه اتصال به سازه یا لولههای غیرهمجنس (با طراحی پروژهای)
مشخصات فنی و معیارهای مهم در سفارش
– ارائه نقشه دقیق: قطرها، زاویهها، طولها، جهتها و تلرانسها
– تطابق با پروفیل و قطر واقعی لوله مصرفی پروژه
– نوع اتصال دو سر قطعه: واشردار، ساکتی، فلنجی یا ترکیبی
– کیفیت آببندی و طراحی نشیمن واشر در صورت نیاز
– کنترل یکنواختی و عدم تاببرداشتگی در قطعه ساختهشده
– در نظر گرفتن شرایط مدفون، بکفیل و نقاط تمرکز تنش در طراحی
– تعیین الزامات کنترل کیفیت و تحویل (اندازهگیری ابعادی و تستهای موردنیاز)
روش نصب و نکات اجرایی
1. قبل از نصب، ابعاد قطعه را با نقشه و مسیر واقعی چک کنید.
2. هممحوری ورودی/خروجیها را در ترانشه کنترل کنید.
3. سطوح اتصال و محل نشیمن واشر را کاملاً تمیز کنید.
4. نصب را بدون اعمال نیروی پیچشی یا کج انجام دهید.
5. شیب خط و تراز را بعد از نصب کنترل کنید.
6. بکفیل اطراف قطعه را لایهای و با تراکم مناسب اجرا کنید.
مزایا و محدودیتها
مزایا
– حل شرایط خاص پروژه بدون تغییرات سنگین در مسیر
– کاهش تعداد اتصالات و کوتاه شدن زمان اجرا در برخی نقاط
– امکان هماهنگی دقیق با منهول، سازه و محدودیتهای کارگاهی
محدودیتها
– وابستگی بالا به دقت نقشه، اندازهبرداری و کیفیت ساخت
– زمان تامین معمولاً بیشتر از قطعات تیپ است
– کنترل کیفیت و تطابق با لولههای موجود حساستر است
راهنمای انتخاب سریع
اگر با زاویه، قطر یا ترکیب اتصالاتی روبهرو هستید که در قطعات تیپ موجود نیست، فیتینگ سفارشی گزینه مناسب است. قبل از سفارش، حتماً قطر واقعی و پروفیل لوله، شرایط نصب در ترانشه و روش اتصال دو سر قطعه مشخص شود تا در کارگاه با مشکل جاخوری یا آببندی مواجه نشوید.
8) سوالات پرتکرار:
– چه اطلاعاتی برای سفارش فیتینگ سفارشی لازم است؟
قطرها، زاویهها، طولها، نوع اتصال دو سر، برند/پروفیل لوله و شرایط نصب.
– آیا فیتینگ سفارشی جایگزین قطعات تیپ است؟
وقتی قطعه تیپ جواب نمیدهد یا اجرای آن سخت است، سفارشی منطقیتر میشود.
– مهمترین ریسک در اتصالات دستساز چیست؟
عدم تطابق ابعادی با لوله واقعی و اجرای آببندی ضعیف در صورت ساخت یا نصب نادقیق.
– آیا در پروژههای مدفون هم قابل استفاده است؟
بله، به شرط طراحی درست، کنترل کیفیت و اجرای مناسب بکفیل و تراکم.
