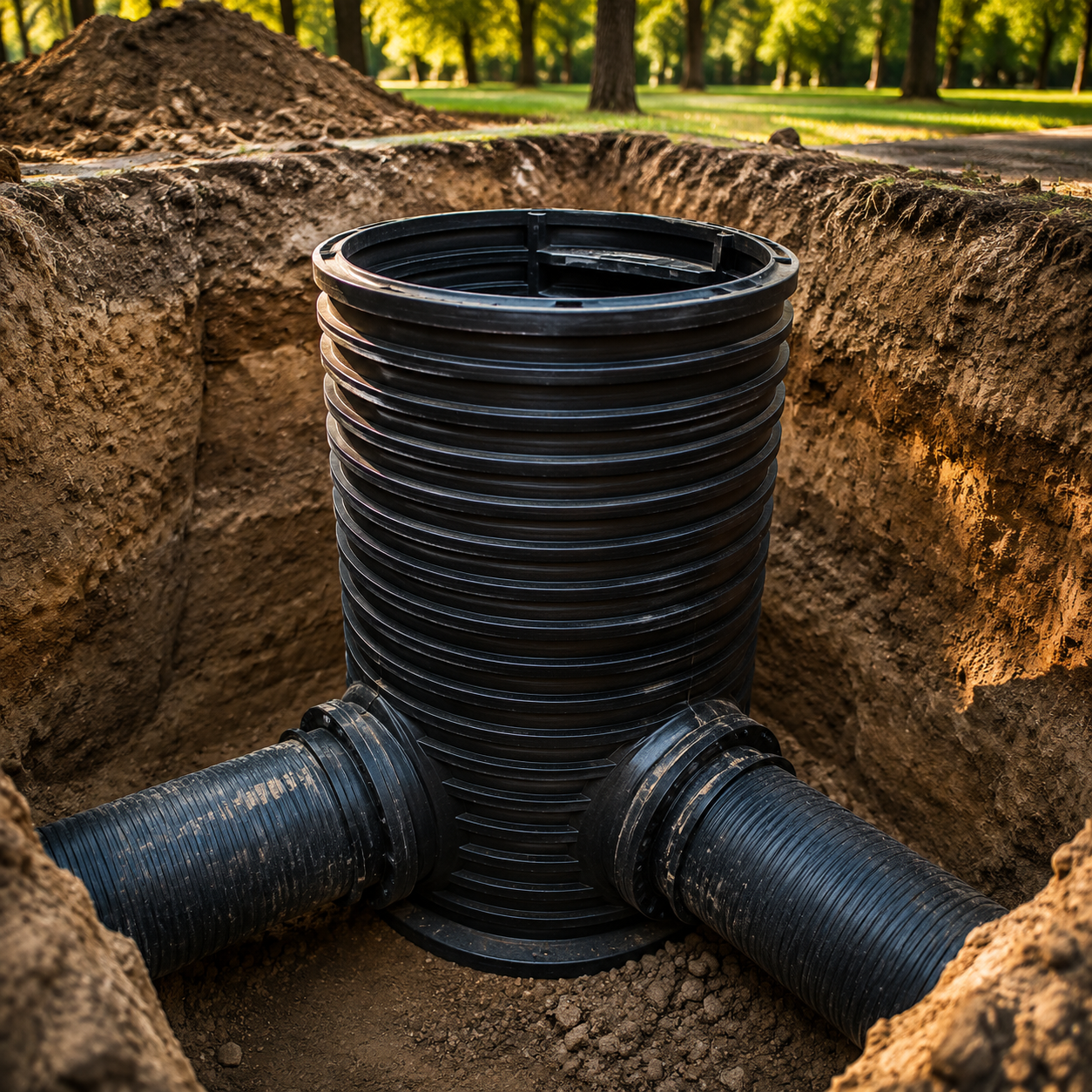

منهول کاروگیت یکی از اجزای مهم شبکههای فاضلاب، زهکشی و جمعآوری آبهای سطحی است که برای دسترسی بازرسی، کنترل مسیر، تغییر جهت، تغییر تراز، انشعابگیری و انجام عملیات نگهداری استفاده میشود. این منهولها معمولاً از بدنه پلیاتیلنی یا ساختارهای مبتنی بر لوله و قطعات کاروگیت تولید میشوند و به دلیل وزن مناسب، سرعت نصب بالا و مقاومت خوب در محیطهای خورنده، در بسیاری از پروژههای زیرزمینی مورد استفاده قرار میگیرند. اتصالات ورودی و خروجی منهول نیز بخش بسیار مهمی از این مجموعه هستند، زیرا باید ارتباط مطمئن و قابل آببندی میان لوله کاروگیت و بدنه منهول را فراهم کنند.
کاربردهای منهول کاروگیت و اتصالات آن
– ایجاد نقطه دسترسی برای بازدید، شستوشو و نگهداری شبکه
– تغییر جهت خط لوله در مسیرهای ثقلی
– دریافت چند ورودی و هدایت آنها به یک خروجی
– تغییر تراز یا عمق خط در محلهای طراحیشده
– اتصال انشعابات فرعی به خط اصلی در محل منهول
– استفاده در شبکههای فاضلاب شهری، صنعتی، زهکشی، آبهای سطحی و انتقال غیرفشاری
انواع و مدلها
– منهول مستقیم: برای مسیرهای خطی و دسترسی دورهای
– منهول تغییر جهت: برای نقاطی که مسیر شبکه تغییر میکند
– منهول انشعابی: برای اتصال چند خط ورودی به یک خروجی
– منهول با کفرو یا کانال جریان: برای هدایت بهتر سیال در داخل منهول
– منهول سفارشی: برای عمق، قطر، تعداد ورودی و زاویههای خاص
– اتصالات ورودی و خروجی واشردار: برای آببندی بهتر میان لوله و بدنه
– رابطهای خاص اتصال به بدنه: برای لولههای با سایز یا جنس متفاوت
– قطعات تقویتی یا حلقههای آببندی: برای بهبود عملکرد اتصال در محل عبور لوله از دیواره منهول
مشخصات فنی و معیارهای مهم در خرید
– قطر منهول باید متناسب با عمق، تعداد خطوط، نیاز دسترسی و الزامات بهرهبرداری انتخاب شود
– محل و زاویه ورودی و خروجیها باید دقیقاً با نقشه اجرایی و شیب خطوط تطبیق داشته باشد
– قطر واقعی و پروفیل لوله کاروگیت باید با اتصال ورودی/خروجی سازگار باشد
– نوع آببندی در محل اتصال لوله به بدنه منهول باید متناسب با شرایط پروژه انتخاب شود
– مقاومت بدنه در برابر بار خاک، بار ترافیکی و شرایط مدفون باید بررسی شود
– کیفیت ساخت کفرو، کانال داخلی و محل نشیمن اتصالات در عملکرد هیدرولیکی منهول مؤثر است
– در پروژههای خاص، ارتفاع ریزر، نوع درپوش، کلاس باربری و جزئیات نصب نیز باید مشخص باشد
روش نصب و نکات اجرایی
1. محل دقیق منهول را بر اساس نقشه، شیب خط و ترازهای ورودی و خروجی آماده کنید.
2. بستر مناسب و تراز زیر منهول را اجرا کنید تا نشست نامتقارن ایجاد نشود.
3. بدنه منهول را در موقعیت صحیح قرار دهید و تراز آن را کنترل کنید.
4. ورودیها و خروجیها را با توجه به زاویه، ارتفاع و جهت واقعی خط تنظیم کنید.
5. لولههای کاروگیت را پس از تمیزکاری و در صورت نیاز روانکاری، با اتصال مناسب به بدنه منهول متصل کنید.
6. از جاگذاری صحیح واشرها و آببندی محل عبور لوله از دیواره اطمینان حاصل کنید.
7. قبل از دفن نهایی، همراستایی خطوط، شیب جریان و وضعیت کفرو را بررسی کنید.
8. بکفیل اطراف منهول را بهصورت لایهای و با تراکم کنترلشده اجرا کنید تا به بدنه و اتصالات تنش نامتوازن وارد نشود.
مزایا و محدودیتها
– مزایا
– وزن کمتر نسبت به بسیاری از گزینههای سنتی و سهولت حمل
– سرعت نصب مناسب در پروژههای زیرزمینی
– مقاومت خوب در برابر خوردگی و محیطهای مهاجم
– امکان طراحی و ساخت در ابعاد و ورودی/خروجیهای متنوع
محدودیتها
– عملکرد مناسب آن به طراحی صحیح، اجرای دقیق و بکفیل اصولی وابسته است
– در صورت عدم تطابق درست اتصال ورودی/خروجی با پروفیل لوله، مشکل آببندی ایجاد میشود
– در پروژههای با بارگذاری خاص یا عمق زیاد، باید جزئیات سازهای و اجرایی با دقت بیشتری بررسی شود
راهنمای انتخاب سریع
اگر پروژه شما به نقطه دسترسی، تغییر جهت، تغییر تراز یا تجمیع چند خط نیاز دارد، منهول کاروگیت میتواند گزینه مناسبی باشد. برای انتخاب درست، ابتدا باید قطر و عمق منهول، تعداد و زاویه ورودیها و خروجیها، نوع درپوش، شرایط بارگذاری و مشخصات واقعی لولههای متصلشونده مشخص شود. در بخش اتصالات نیز مهم است که محل ورود و خروج لوله با بدنه منهول از نظر قطر، پروفیل و نوع آببندی کاملاً هماهنگ باشد تا در اجرا با مشکل نشتی، عدم هممحوری یا تنش موضعی مواجه نشوید.
سوالات پرتکرار:
– منهول کاروگیت در چه پروژههایی استفاده میشود؟
در شبکههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و خطوط غیرفشاری که نیاز به دسترسی، انشعاب یا تغییر مسیر دارند.
– آیا ورودی و خروجی منهول باید دقیقاً متناسب با لوله انتخاب شود؟
بله، قطر واقعی، پروفیل و نوع اتصال لوله باید با محل ورودی و خروجی منهول سازگار باشد.
– مهمترین نکته اجرایی در نصب منهول چیست؟
کنترل تراز، شیب خطوط، آببندی ورودی/خروجیها و اجرای صحیح بکفیل اطراف بدنه.
– آیا منهول کاروگیت فقط برای مسیر مستقیم است؟
خیر، میتواند برای تغییر جهت، انشعابگیری، تغییر تراز و ترکیب چند خط نیز طراحی و استفاده شود.
